| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | ARX-811 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무 케이스, 폼 보호 |
| 배달 시간: | 20~30일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 달 당 50개 세트 |
| 제품 이름: | 인라인 PCBA 라우터 기계 | PCB 사이즈: | 50x50~260x340mm |
|---|---|---|---|
| PCB 두께: | 0.4-6mm | 전원 공급: | AC380V, 50/60HZ |
| 분리 키트: | 프레이즈반용 커터 | 보증: | 1년 |

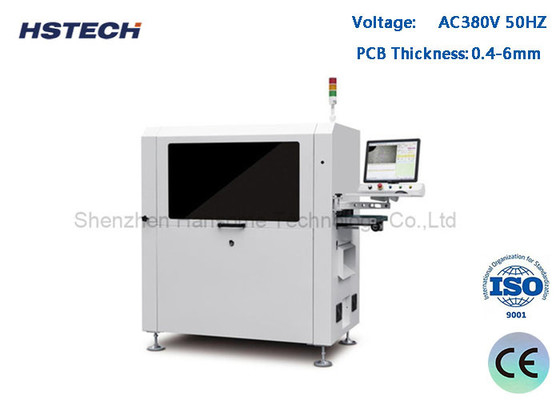

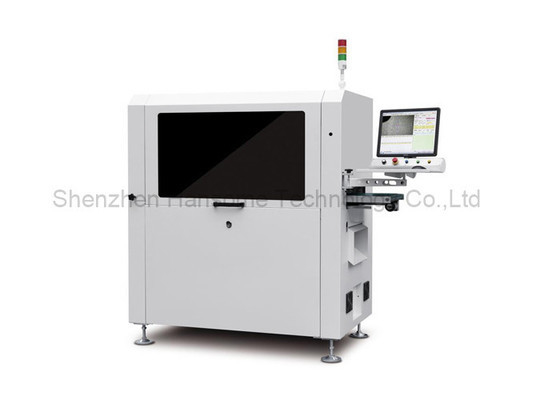

독일 스핀들 진공 픽 PCB 디패널링 라우터 기계 먼지 수집기
소개
이 기계는 직렬 자동 PCBA 라우팅 기계입니다. 턱 텅스텐 철강 쇄 절단기를 톱니 도구로 사용하며, PCBA를 고정하기 위해 사용자 정의 장착장치로 작동합니다.또한 절단 후 먼지 수집기로 먼지를 청소, ESD 벨트 하류 장치로 전송.
특징
1, 진공을 뽑고 PCBA를 배치합니다.
2바닥을 잘라내요
3이중 플랫폼 절단
4찢어진 칼을 감지합니다.
5, 자동 생산 라인을 연결.
6, SPC 통계 기능 및 ERP 시스템과 일치합니다.
7, 자동 도구 변경, 진공 청소기의 폭발 방지 기능과 공기 부피를 장착 할 수 있습니다
감시 기능
사양
| 모델 | ARX-811 | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 ((선택 사항인 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전속 단위 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 |
약 800kg
|
|
기계 크기
세부 사항
바닥 크기의 먼지 수집기
우수한 CCD 시스템 이미지 카메라, 모리텍스 렌즈 및 측정 - 레벨 광원, 기계 정정 지원고도의 안정성 및 방해 방지 능력을 가진 보상 및 위치.
픽업, 배치, 배하 및 생산을위한 옴니포넌트 진공 흡수 턱
복합 배하 시스템, ESD 항 정형 벨트를 사용하여 분리 된 제품을 상단에 운송하고 폐기물은 아래쪽에 운송됩니다.이 방법으로 많은 공간을 절약합니다.
