| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

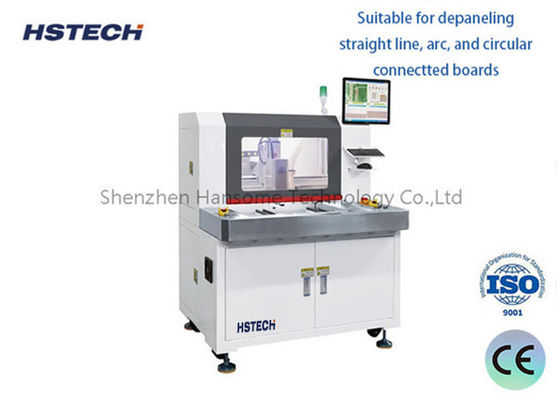

이중 작업 플랫폼 PCBA 라우터 기계 수동 공급 미니 오프라인 PCB 디패널링 라우터 기계
소개:
그리고오프라인 PCBA 라우터 기계전자제품 제조업에서 인쇄 회로 보드 (PCB) 를 조립 후, 특히 인쇄 회로 보드 조립 (PCBA) 를 위해 절단하거나 경로를 설정하는 데 사용되는 전문 장비입니다.이 기계는 주요 생산 라인에서 독립적으로 작동하도록 설계되었습니다, 가공의 유연성을 허용하고 전반적인 효율성을 향상시킵니다.
특징:
1오프라인 자동 분리
2작은 크기의 PCB에 적합한 미니 PCBA 라우터입니다.
3, 맞춤형 장착장치.
4, PC 및 CCD 시각 시스템
5, 보상 및 먼지 수집과 함께 프로그래밍.
6, 최대 410-510mm 크기의 PCBA에 사용할 수 있습니다.
7, 두 가지 다른 유형의 제품을 잘라내는 유연성.
8, 수동 공급 및 배하에 대한 오픈 플랫폼, 또한 선택적인 기계적 팔 (로봇) 을 장착 할 수 있습니다.
스펙트럼
| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |

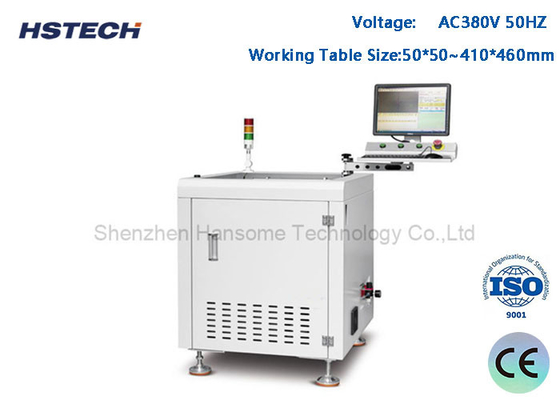

| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |
| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
