| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-560 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

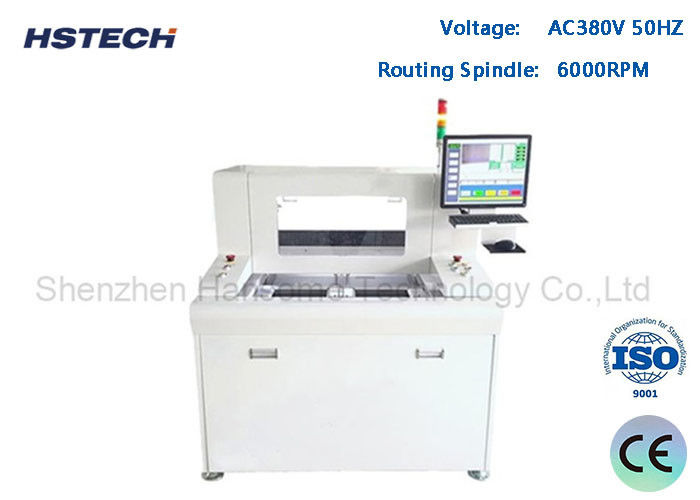

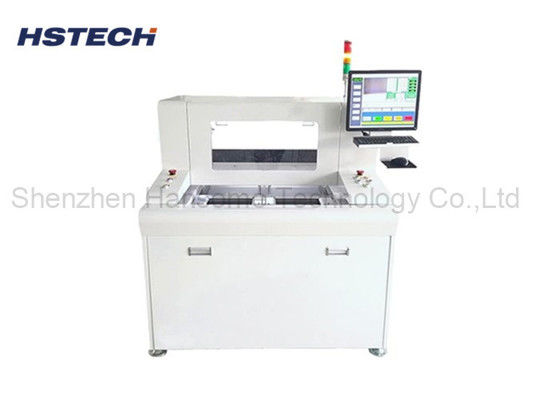

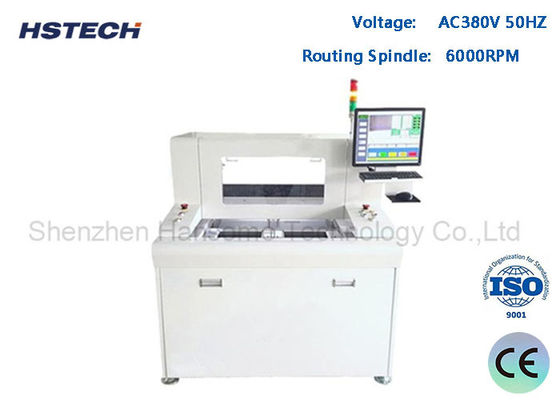

고정 맞춤형 시각 검사 FPC 알루미늄 보드 FR4 곡선 PCB 라우터 기계
기계 도입
이 자동 PCB 라우터 기계는 고속 라우팅 스핀드를 사용하여, 이중 플랫폼을 갖추고, 4 축 서보 모터로 구동,
스핀드는 미리 설정된 프로그래밍에 따라 움직이며, 자동으로 스탬프 구멍 연결 보드, 곡선 보드 및 다른 불규칙한 모양의 보드를 분리합니다.
기계 사용 창 작동 시스템, CCD 감지 분리 트랙, 언제든지 분리 프로세스를 확인할 수 있습니다.
주요 특징
1고속 라우팅 스핀드, 6000rpm
2, 윈도우 작동, 수동 위치 또는 파일 수입.
3CCD 탐지
4내부 먼지 수집기 포함
5, FPC 보드, 알루미늄 보드, FR4 등을 분리하는 데 적합합니다.
6, 주로 분리 스탬프 구멍 연결 보드, 곡선 보드, 대신 전통적인 V-컷 보드 사용.
정화
| 모델 | RM-560 | ||
| 구조 | 싱글 스핀들, 듀얼 워크 플랫폼 | ||
| 기계 크기 (mm) | 1000*1200*1550 | ||
| 총중량 | 700kg | ||
| 먼지 수집기 크기 ((mm) | 625*600*1600 | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 300*400mm | ||
| 기판 운전 유형 | 이중 회전 플랫폼, 3단계 모터 인버터와 정밀 썰기 | ||
| 운전 시스템 | X/Y/Z 축, 서보 모터, W 축, 3단계 모터 주파수 인버터 | ||
| 로팅 스핀들 | 6000rpm | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 액티브 보호 기능 | 안전성 가벼운 커튼 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
기계에 대한 세부 정보
하이 스피드 라우팅 스핀들 및 내부 먼지 수집기
윈도우7/10 영어 버전 운영 체제,실제 및 운영에 간단합니다.
