| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 서부 동맹 |
| 공급 능력: | 달 당 100개 세트 |
자동 SMT 제품 라인 PCB 장비 모듈 설계 지능형 작동 PCB 로더
사양
| 유형 | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| 전원 공급 장치 | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz |
| 공기 공급 | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 |
| PCB 크기 | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~535*460 |
| PCB 방향 | 좌에서 우 또는 우에서 좌 | |||
| 매거진 크기 | 335*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| 스텝 피치 | 10,20,30,40mm | |||
| 저장 용량 | 200pcs | |||
| 이송 높이 | 900±20 | 900±20 | 900±20 | 900±20 |
| 모터 전력 | 300W | |||
| 기계 크기 | 1600*850*1200 | 2000*950*1200 | 2250*1050*1200 | 230*1050*1300 |
| 무게 | 140kg | 180kg | 220kg | 260kg |
| 선택 사양 제어판 | 터치 스크린 | |||
특징
1. 모듈 설계.
2. 견고한 설계로 안정성 향상.
3. 경제적인 설계 암 테스트.
4. 부드럽고 평행한 너비 조정.
5. 세 개의 매거진 랙 적용.
6. 매거진 랙을 고정하기 위한 상단 및 하단 공압 클램프.
7. 로딩 및 언로딩 중 PCB 파손 보장.
8. SMEMA 호환.
작동 다이어그램

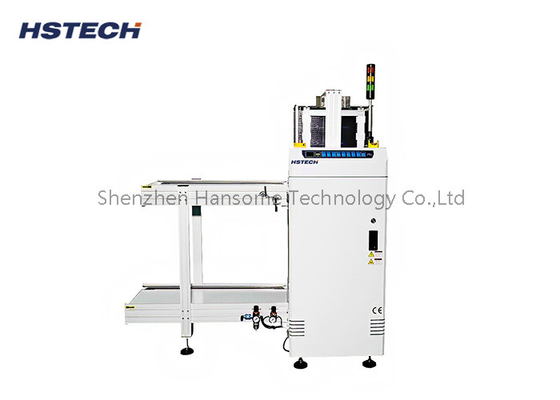

제품 실사 사진
응용 분야
이 기계는 결합된 기계로, 진공 로더와 일반 매거진 로더로 설계되었으며, SMT 라인의 소스로 사용되어 베어 PCB 또는 다면 보드를 매거진에서 다운스트림 기계로 이송합니다.
포장 정보
