| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | ARX-811 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 되는 케이스, 거품 보호 |
| 배달 시간: | 20~30 일 일 |
| 지불 조건: | T/T, 서부 동맹, MoneyGram, D/P |
| 공급 능력: | 한달에 50 세트 |
| 상품 이름: | 인라인 PCBA 라우터 기계 | PCB 사이즈: | 50x50~260x340mm |
|---|---|---|---|
| PCB 두께: | 0.4-6mm | 전원 공급기: | AC380V, 50/60HZ |
| 분리 키트: | 프레이즈반용 커터 | 보증: | 1년이요 |
| 하이 라이트: | pcba 절단기,인라인 PCBA 대패 기계 |
||

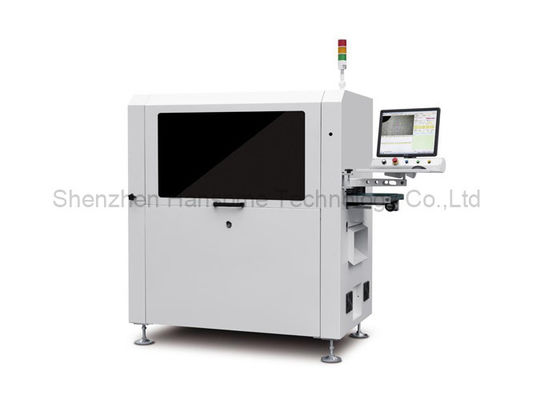

먼지 수집가를 가진 독일 스핀들 진공 후비는 물건 PCB Depaneling 대패 기계
소개
이 기계는 생크 텅스텐 강철 밀링 커터를 스피어팅 도구로 사용하는 인라인 자동 PCBA 라우팅 기계로, 맞춤형 고정 장치를 사용하여 PCBA를 고정하고, 절단 후 집진기로 먼지를 제거하고, ESD 벨트를 사용하여 다운스트림 장치로 운반합니다.
특징
1, PCBA를 진공으로 선택하고 배치합니다.
2, 하단 절단.
3, 이중 플랫폼 절단.
4, 깨진 칼 감지 기능이 있습니다.
5, 자동 생산 라인을 연결합니다.
6, SPC 통계 기능은 ERP 시스템과 일치합니다.
7, 자동 공구 교환, 진공 청소기의 방폭 기능 및 공기량을 장착할 수 있습니다.
모니터링 기능.
사양
| 모델 | ARX-811 | |
| 최대 PCB 크기 | 260x340mm | |
| 최소 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4-6mm | |
| 전송 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s(최대) 조절 가능 | |
| 로딩 모드 | 섹션형 운송가이드레일 | |
| 레일 폭 조정 | 자동적 인 | |
| 통신 인터페이스 | SMEMA | |
| PCB 포지셔닝 | 설비 위치 지정 | |
| 피킹 시스템 | 진공 흡입 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드(옵션 100,000 rpm/min, 독일 브랜드) | |
| 냉각방식 | 자냉식 | |
| 자동 도구 변경 | 선택 과목 | |
| 브레이크 나이프 점검 | 예 | |
| 분리 속도 | 5-100mm/초 | |
| 절단 정확도 | ±0.05mm | |
| 밀링 키트 | Ø0.8~Ø3.0 우측 정격, 섕크 텅스텐강 | |
| 반복 위치 정확도 | ±0.1mm | |
| 이동 속도 조정 | 1000mm/초 | |
| 아웃플레이트형 | ESD 벨트 이송 / 배치 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 찬장 수거 | |
| 절차 프로그래밍 | 시각적 시스템을 통한 GERBER 도면 가져오기/편집 프로그램 | |
| 급기 | 5-8kg/cm³ | |
| 전원공급장치 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 |
대략800kg
|
|
기계 크기
세부
바닥 크기 집진기.
이미징 카메라, Moritex 렌즈 및 측정 레벨 광원을 갖춘 뛰어난 CCD 시스템으로 기계 교정을 지원합니다.
뛰어난 안정성과 방해 방지 기능을 갖춘 보상 및 포지셔닝.
집기, 배치, 하역 및 생산을 위한 만능 진공 흡입 척입니다.
복합 언로딩 시스템은 ESD 정전기 방지 벨트를 사용하여 분리된 제품을 위쪽으로 이송하고 폐기물은 아래쪽으로 이송하므로 이 방법으로 많은 공간을 절약할 수 있습니다.
