| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용매 페이스트 프린터
소개
G9+ 자동 용매 페이스트 프린팅 머신은 최첨단 SMT 애플리케이션을 위해 특별히 제작된 프리미엄 도구입니다.그것은 능숙하게 03015 구성 요소와 0의 복잡한 인쇄 요구 사항을 충족.25mm 진도, 비교할 수 없는 정확성과 빠른 운영 능력을 제공합니다.
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | G9+ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치를 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
첨단 CCD 디지털 시스템:
이 최첨단 시스템은 획기적인 광선 경로를 갖추고 있습니다. 균일한 원형 조명과 밝은 동축 조명을 제공합니다. 이중 조명 소스는 무한한 밝기 조절을 제공합니다.다양한 표면에 다양하고 불규칙한 마크 포인트를 쉽게 인식틴, 구리, 은으로 칠한 재료, 뜨거운 공기 용접 부품, FPC 및 다양한 색상의 PCB를 포함하여.

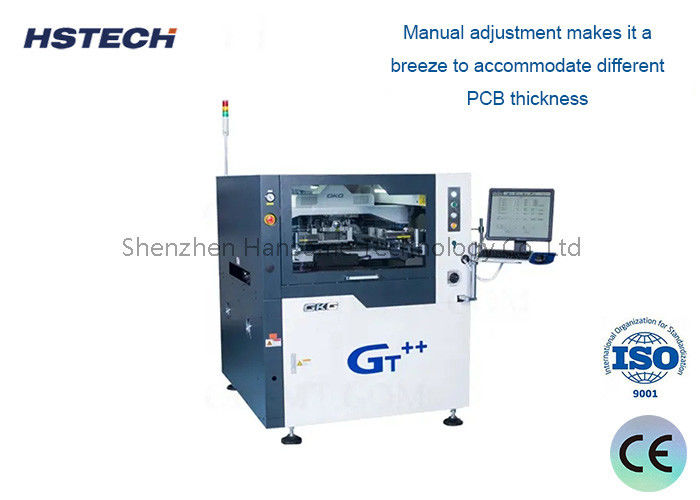

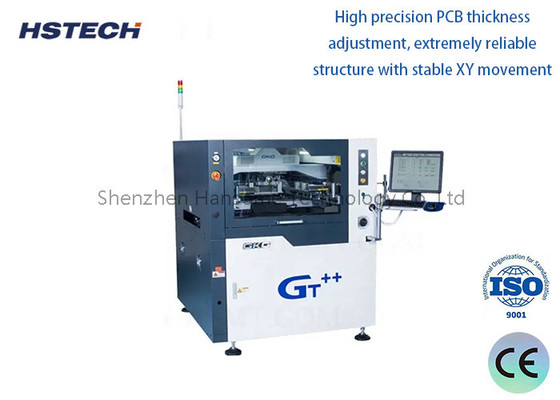

고 정밀 PCB 두께 조정 메커니즘:
이 메커니즘은 안정적인 XY 움직임과 함께 견고한 구조를 갖추고 있으며, 다양한 PCB 두께를 원활하게 조정할 수 있습니다.
혁신적인 안내 철도 위치 시스템:
특히 FPC 및 PCB warpage를 처리하도록 설계된 이 시스템은 분리 가능한 패턴 안내 레일과 프로그래밍 가능한 유연한 사이드 클램프를 포함한다.독특한 클램핑 플레이트 장치 정밀 위치 보장, 소프트웨어 프로그래밍은 다양한 PCB 두께에 쉽게 적응하기 위해 스트레칭과 후퇴를 자동화합니다.
혁명적 인 스퀴지 구조:
이 스퀴지 구조는 안정성을 크게 향상시키고 수명을 연장하는 포괄적인 디자인을 포함합니다.
효율적 인 고속 스텐실 청소 메커니즘:
아래쪽으로 분배하는 청소 구조는 스텐실 열기가 막히는 것을 효과적으로 방지합니다. 스텐실 청소 과정에서 유행하는 문제입니다.소프트웨어 제어 용매 분배 길이를 쉽게 조정 할 수 있습니다, 최적의 청소 결과를 보장합니다.
직관적인 다기능 인터페이스:
단순성과 명확성을 위해 설계된 이 사용자 친화적인 인터페이스는 실시간 온도 및 습도 모니터링을 제공하여 사용자가 필요에 따라 조건을 손쉽게 모니터링하고 조정할 수 있습니다.
