| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
소개
자동 용매 페이스트 인쇄 기계는 정교 한 SMT 응용 프로그램에 맞춘 최고 수준의 장비를 나타냅니다. 그것은 숙련 된 03015 부품 및 03015 부품의 까다로운 인쇄 요구를 해결합니다.25 피치, 비교할 수 없는 정확성과 빠른 성능을 보장합니다.
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | G9+ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
이 최첨단 시스템은 획기적인 광선 경로를 적용하여 균일한 원형 조명과 밝은 동축 조명을 제공합니다. 이중 조명 소스는 무한한 밝기 조절을 제공합니다.다양한 표면에 있는 다양하고 불규칙한 표지점을 쉽게 인식할 수 있도록틴, 구리, 은, 뜨거운 공기 용접제품, FPC 및 다른 색상의 PCB를 포함한

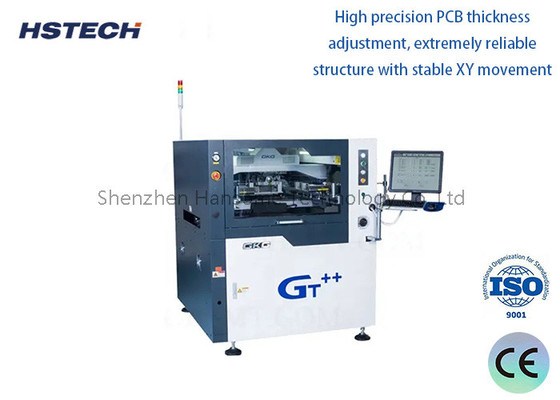

고 정밀 PCB 두께 조정 메커니즘:

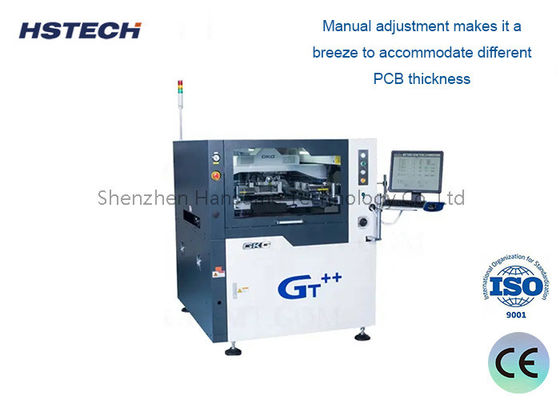

이 메커니즘은 안정적인 XY 움직임과 함께 견고한 구조를 갖추고 있으며, 수동 조정으로 PCB 두께의 폭을 원활하게 수용 할 수 있습니다.
혁명적인 안내 철도 위치 시스템:
이 시스템은 FPC 및 PCB warpage를 처리하도록 설계되었으며, 분리 가능한 패턴 안내 레일과 프로그래밍 가능한 유연한 사이드 클램프가 포함되어 있습니다.소프트웨어 프로그래밍은 다양한 PCB 두께에 쉽게 적응하기 위해 스트레칭과 후퇴를 자동화합니다.
향상된 스키지 구조:
스퀴지 구조는 안정성을 크게 향상시키고 수명을 연장하는 포괄적인 설계가 있습니다.
첨단 고속 스텐실 청소 메커니즘:
아래쪽으로 분배하는 청소 구조는 스텐실 열기가 막히는 것을 효과적으로 방지합니다. 스텐실 청소 프로세스에서 일반적인 문제입니다.소프트웨어 제어 최적의 청소 결과를 달성하기 위해 용매 분배 길이의 간단한 조정.
사용자 친화적인 다기능 인터페이스:
단순성과 명확성을 위해 설계된 이 직관적인 인터페이스는 실시간 온도 및 습도 모니터링을 제공하여 사용자가 필요에 따라 조건을 손쉽게 모니터링하고 조정할 수 있습니다.
