| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
소개
G9+ 자동 용매 페이스트 인쇄 기계는 정교한 SMT 응용 프로그램에 맞춘 프리미엄 장비로 돋보인다.그것은 03015 구성 요소와 0의 까다로운 인쇄 요구 사항을 마스터적으로 해결합니다..25 피치, 동시에 놀라운 정확성과 빠른 성능을 보장합니다.
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | G9+ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
첨단 CCD 디지털 시스템:
이 최첨단 시스템은 획기적인 광학 경로를 적용하여 균일한 원형 조명과 밝은 동축 조명을 제공합니다.틴 접착장과 같은 표면에 다양하고 불규칙한 표시 지점을 쉽게 인식합니다., 구리판, 은판, 뜨거운 공기 용접, FPC, 다양한 PCB 색상.

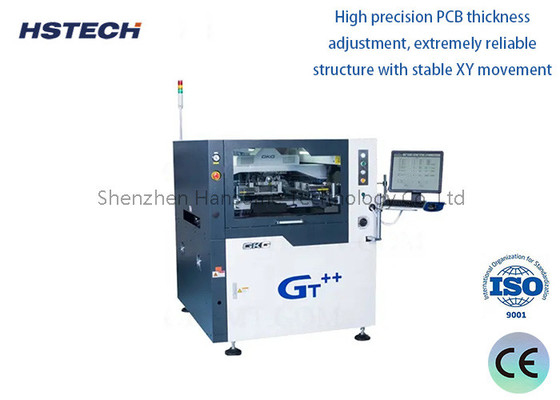

고 정밀 PCB 두께 조정 메커니즘:

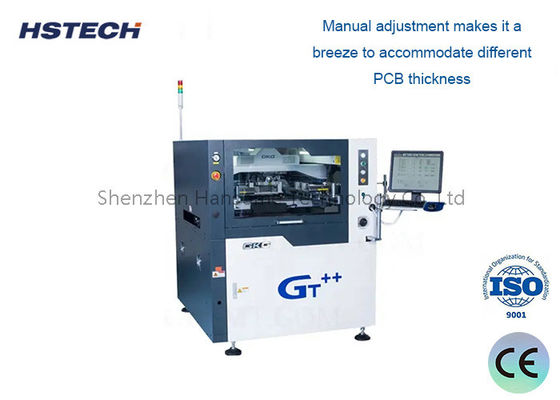

안정적인 XY 움직임과 함께 견고한 구조로 특징인 이 메커니즘은 수동 조정으로 다양한 PCB 두께를 원활하게 수용할 수 있습니다.
혁신적인 안내철도 위치 시스템:
이 시스템은 FPC 및 PCB warpage를 처리하기 위해 설계되었으며, 분리 가능한 패턴 안내 레일과 프로그래밍 가능한 유연한 사이드 클램프가 있습니다.소프트웨어 프로그래밍은 다양한 PCB 두께에 적응하기 위해 스트레칭과 후퇴를 자동화합니다..
혁명적인 스키기 구조 디자인:
이 스퀴지 구조는 안정성을 극적으로 향상시키고 수명을 연장시키는 포괄적인 시스템을 자랑합니다.
효율적인 고속 스텐실 청소:
아래쪽으로 분배하는 청소 구조는 스텐실 청소에서 흔한 문제인 막힌 구멍을 효과적으로 방지합니다.소프트웨어 제어 최적의 청소를 위해 용매 분배 길이를 조정하는 것이 쉽습니다.
직관적인 다기능 인터페이스:
단순성과 명확성을 위해 설계된 이 사용자 친화적인 인터페이스는 실시간 온도 및 습도 모니터링을 포함하며 사용자가 필요에 따라 조건을 손쉽게 모니터링하고 조정할 수 있습니다.
