| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
특징
CCD 디지털 시스템은 획기적인 광선 경로 디자인을 보여 주며, 균일한 원형 조명과 무한하게 조절 가능한 밝기 수준으로 밝은 동축 조명을 제공합니다.이것은 다양한 마크 포인트의 결함이 없는 인식을 보장, 심지어 틴 접착, 구리 접착 및 은 접착 재료, 뜨거운 공기 용접점 및 다양한 색상의 FPC 및 PCB와 같은 불규칙한 표면에서도.

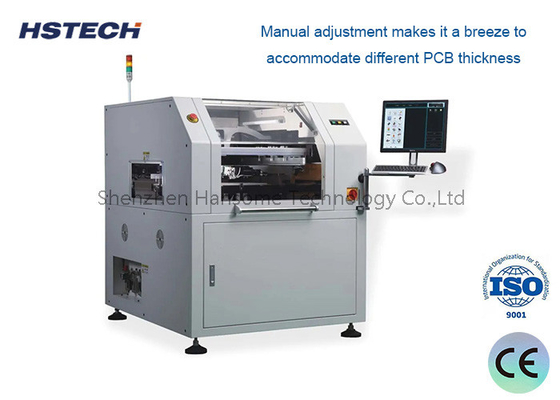

이 시스템은 PCB 두께를 정밀하게 조절하고 안정적인 XY 움직임을 보장하는 견고한 구조를 갖추고 있습니다.각기 다른 PCB 두께에 맞게 손동작으로 조정할 수 있도록.

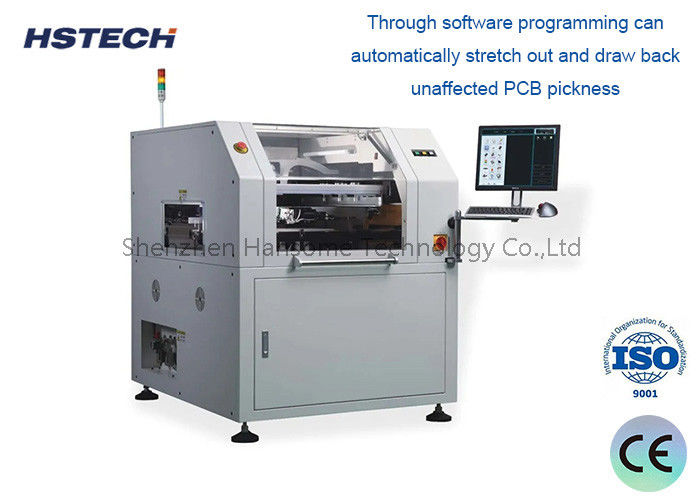

가이드 레일 위치 시스템에는 혁신적인, 분리 가능한 패턴 가이드 레일과 FPC 및 왜곡 PCB를 위해 특별히 설계된 프로그래밍 가능한 유연한 사이드 클램프가 있습니다.소프트웨어에 의해 제어되는 독특한 클램핑 플레이트 장치 자동으로 다양한 PCB 두께에 적응.
스퀴지 구조 설계는 안정성을 향상시키고 스퀴지의 수명을 연장하는 고급 스퀴지 시스템을 통합합니다.
고속 스텐실 청소 시스템은 막힌 구멍을 방지하고 철저한 청소를 보장하는 아래쪽으로 분배하는 청소 구조를 갖추고 있습니다.용매 분배 길이는 소프트웨어를 통해 쉽게 조정 할 수 있습니다..
새로운 다기능 인터페이스는 사용자 친화적이고 직관적이며 온도와 습도를 실시간으로 모니터링 할 수 있습니다.
