| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
특징
1CCD 디지털 시스템은 획기적인 광선 경로 디자인을 자랑하며, 균일한 원형 조명과 무한 조정 가능한 밝기로 밝은 동축 조명을 제공합니다.이것은 다양한 마크 포인트의 원활한 인식을 가능하게, 심지어는 불규칙한 진, 구리, 은 표면, 뜨거운 공기 용접점 및 다양한 색상의 FPC 및 PCB에도.

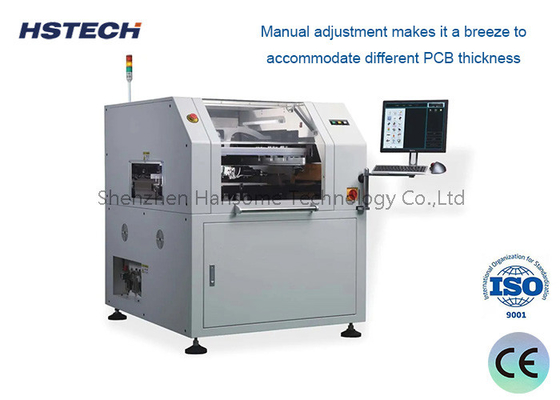

2이 시스템은 PCB 두께를 정밀하게 조정하고 안정적인 XY 움직임을 보장하는 견고한 구조를 갖추고 있으며, 다른 PCB 두께에 대한 수동 조정도 간단합니다.

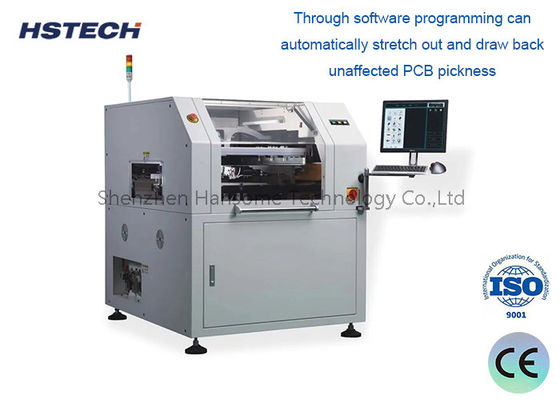

3안내 레일 위치 시스템에는 분리 가능한 혁신적인 패턴 안내 레일과 FPC 및 왜곡 PCB에 맞춘 프로그래밍 가능한 유연한 사이드 클램프가 있습니다.소프트웨어로 제어되는, 자동으로 다양한 PCB 두께에 적응합니다.
4스퀴지 구조 설계는 진보 된 스퀴지 시스템을 통합하여 안정성을 향상시키고 스퀴지의 수명을 연장합니다.
5고속 스텐실 청소 시스템은 아래쪽으로 분배하는 청소 구조를 갖추고 있으며, 막힌 구멍을 방지하고 효과적인 청소를 보장합니다.용매 분배 길이는 소프트웨어를 통해 쉽게 조절됩니다..
6새로운 다기능 인터페이스는 사용자 친화적이고 직관적이며 실시간 온도 및 습도 모니터링을 제공합니다.
