| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
특징
CCD 디지털 시스템은 획기적인 광선 경로 디자인을 자랑하며 균일한 원형 조명과 높은 밝기의 동축 조명을 제공합니다.두 조명 소스 시스템의 조정 가능한 밝기, 무궁무진 루프에서 다양한 표시 지점을 원활하게 인식 할 수 있습니다. 아연 접착, 구리 접착, 은 접착 표면, 뜨거운 공기 용접점, FPC,그리고 색이 다른 PCB.

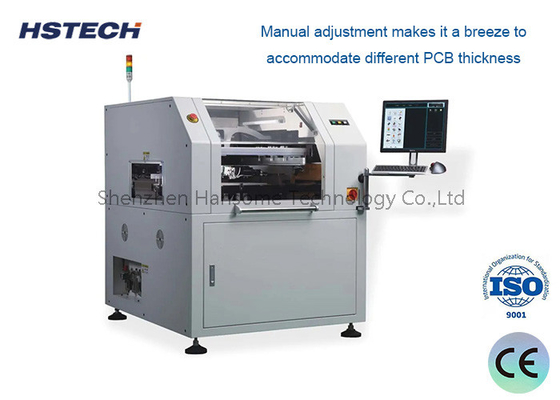

이 시스템은 고정밀 PCB 두께 조절과 안정적인 XY 움직임을 보장하는 견고한 구조를 제공합니다. 수동 조정으로 다른 PCB 두께를 쉽게 조정 할 수 있습니다.

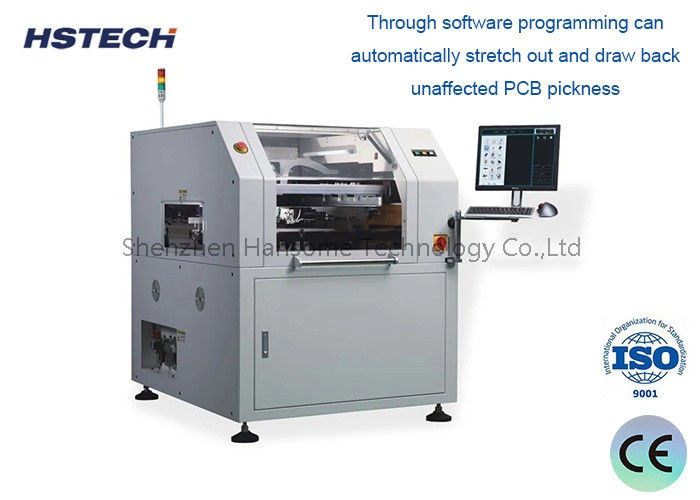

가이드 레일 위치 시스템에는 분리 할 수있는 새로운 패턴 가이드 레일과 프로그래밍 가능한 유연한 사이드 클램프가 있습니다.소프트웨어 프로그래밍으로 제어되는, 어떤 문제없이 자동으로 다양한 PCB 두께에 적응.
혁신적인 스퀴지 구조 설계는 안정성을 향상시키고 스퀴지의 수명을 연장하는 포괄적인 스퀴지 시스템을 통합합니다.
고속 스텐실 청소 시스템은 막힌 구멍을 방지하는 아래쪽으로 분배하는 청소 구조를 갖추고 있습니다. 비효율적인 청소로 이어질 수있는 일반적인 문제입니다.용매 분비 길이는 소프트웨어 제어를 통해 손쉽게 조정 될 수 있습니다.
새로운 다기능 인터페이스는 사용자 친화적이고 직관적이며 이해하기 쉽습니다. 추가적으로 온도와 습도를 실시간으로 모니터링합니다.
