| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
소개
G9 + 자동 펌프 페이스트 인쇄 기계는 고품질 SMT 애플리케이션에 맞춘 프리미엄 장비입니다. 03015 부품, 0.25 pitch,또한 높은 정확도와 고속 작업을 달성.
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | G9+ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
CCD 디지털 시스템: 완전히 새로운 광선 경로 시스템을 갖춘 CCD 디지털 시스템은 균일한 원형 조명과 높은 밝기의 동축 조명을 제공합니다.밝기는 무한하게 조정할 수 있습니다., 틴 접착, 구리 접착, 은 접착, 뜨거운 공기 용접, FPC 및 다양한 PCB 색상의 다양한 마크 포인트를 쉽게 인식 할 수 있습니다.

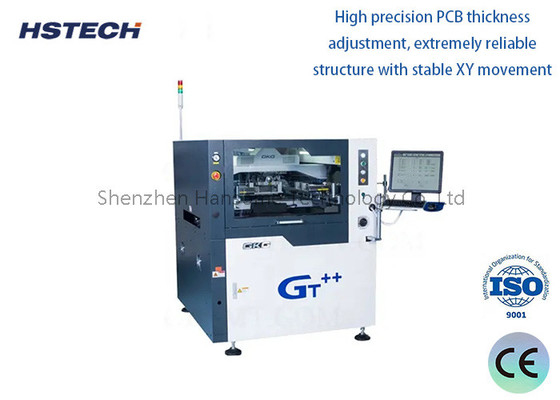

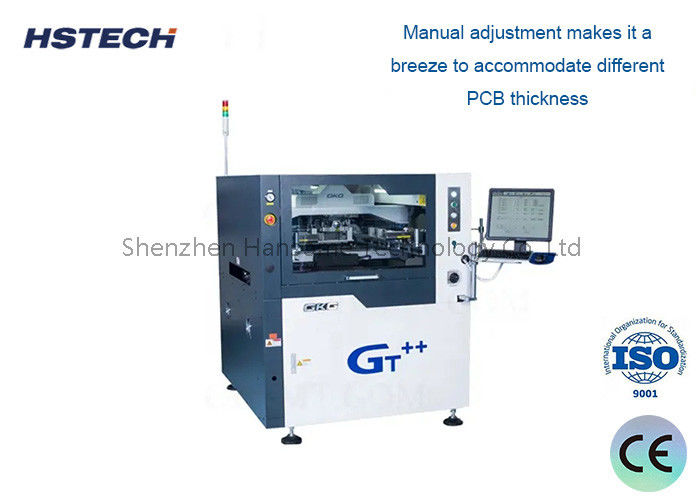

고 정밀 PCB 두께 조정: 안정적인 XY 운동과 함께 매우 신뢰할 수 있는 구조를 자랑, 수동 조정은 다양한 PCB 두께를 수용하는 바람을 만든다.
가이드 레일 위치 시스템: 혁신적인 안내 레일 위치 시스템에는 분리 가능한 패턴 안내 레일과 프로그래밍 가능한 유연한 사이드 클램프가 포함되어 있으며, 특히 FPC 및 PCB 워크페이지에 설계되었습니다.독특한 클램핑 플레이트 장치 정밀 위치 보장, 그리고 소프트웨어 프로그래밍은 다양한 PCB 두께를 수용하기 위해 자동 스트레칭과 후퇴를 허용합니다.
혁명적인 스키기 구조 설계: 새로운 스퀴지 구조는 안정성을 향상시키고 수명을 연장하는 포괄적인 시스템을 채택합니다.
고속 스텐실 청소: 아래쪽으로 분배하는 청소 구조는 비효율적인 청소의 흔한 원인인 막힌 구멍을 효과적으로 방지합니다.분비 용액의 길이는 소프트웨어 제어로 쉽게 조정 될 수 있습니다.
새로운 다기능 인터페이스: 인터페이스는 단순성, 명확성 및 사용자 친화성을 위해 설계되었습니다. 그것은 실시간 온도 및 습도 모니터링 기능을 포함합니다.사용자들이 필요에 따라 상황을 쉽게 모니터링하고 조정할 수 있도록 하는 것.
Shenzhen Hansome Technology Co.,Ltd (HSTECH) 는 전문 전문 SMT 보드 처리 장비 (부하기, 부하기, 버퍼, 컨베이어 등) 제조업체입니다.우리는 독립적인 지적 재산권을 가진 첨단 기술 기업입니다.이 회사는 주로 SMT/THT 생산 라인 보드 처리 장비의 연구 개발, 생산 및 판매에 종사합니다.
우리는 전문 기술자 및 판매를 보유하고 있으며, 첨단 기술에 의존하고 있으며, 고객에게 고효율적이고 신뢰할 수있는 보드 취급을 제공하기 위해 최선을 다하고 있습니다.동시에우리의 경험이 풍부한 엔지니어링 팀은 항상 스마트 공장 개발 방향을 파악,시장 수요에 따라 제품과 기술 업데이트, 더 자동화 및 비용 효율적인 제품을 항상 추구, 우리는 또한 우리의 고객의 다른 필요에 따라 OEM를합니다.
