| 브랜드 이름: | GKG |
| 모델 번호: | G9+ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
산업용 4.0 MES 시스템용 자동 용접 페이스트 프린터
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
특징
CCD 디지털 시스템은 완전히 새로운 광 경로 디자인을 갖추고 있으며, 균일한 원형 조명과 높은 밝기의 동축 조명을 제공합니다.두 조명 소스 시스템에서 무한 루프에서 밝기를 조절할 수 있는, 그것은 힘없이 각종 마크 포인트를 인식, 틴 접착, 구리 접착, 은 접착 표면, 뜨거운 공기 용접점, FPC, 그리고 다른 색상의 PCB에 불규칙한 것을 포함하여.
고 정밀 PCB 두께 조정 및 안정적인 XY 움직임을 보장하는 견고한 구조를 자랑합니다. 수동 조정으로 다른 PCB 두께를 수용하는 것이 쉬워집니다.

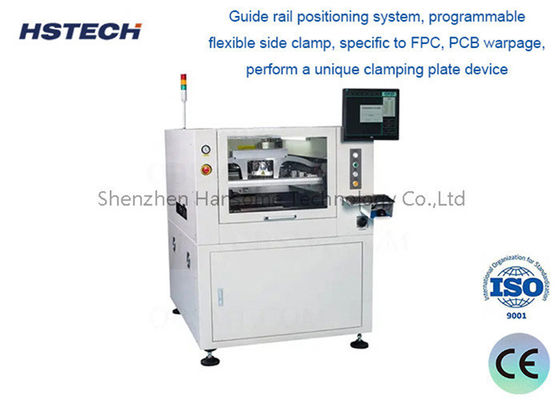

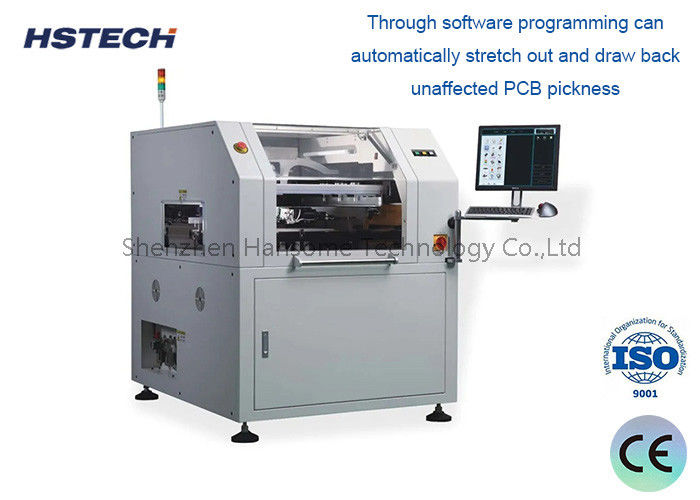

가이드 레일 위치 시스템에는 분리 가능한 새로운 패턴 가이드 레일과 프로그래밍 가능한 유연한 사이드 클램프가 있습니다.소프트웨어 프로그래밍으로 제어되는, 문제없이 다양한 PCB 두께를 수용하도록 자동으로 조정됩니다.
혁신적인 스퀴지 구조 디자인은 포괄적인 스퀴지 시스템을 통합하여 안정성을 향상시키고 스퀴지의 수명을 연장합니다.
고속 스텐실 청소 시스템은 아래쪽으로 분배하는 청소 구조를 갖추고 있으며, 비효율적인 청소의 흔한 원인인 막힌 구멍을 방지합니다.용매 분배 길이는 소프트웨어 제어를 통해 쉽게 조정할 수 있습니다.
새로운 다기능 인터페이스는 사용자 친화적이고 직관적이며 이해하기 쉽습니다. 또한 실시간 온도 및 습도 모니터링을 포함합니다.
