| 브랜드 이름: | GKG |
| 모델 번호: | G5 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
SMT 페이스트 프린터, 자기 핀/지구 블록 & R-L 운송
적용
G9 + 자동 용접 페이스트 인쇄 기계는 SMT 하이엔드 애플리케이션을 위한 고급 기계입니다, GT ++ BTB의 폭은 단지 2830mm입니다,03015의 인쇄 공정 요구 사항을 완벽하게 만족시킬 수 있습니다.2025 피치, 높은 정밀도와 높은 속도.
사양
| 모델 | G5 |
| 스텐실 크기 | 크기는 370x370mm (min) |
| 737x737mm (최대 크기) | |
| 20~40mm (배가) | |
| 최대 PCB 크기 | 400x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| PCB 워크페이지 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 조절이 가능합니다. |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑을 통해 특허
|
| 프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드
|
|
스퀴지 압력
|
0.5~10kg (프로그램 제어)
|
|
인쇄 속도
|
6~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
|
정화 시스템
|
증강 진공 흡수, 건조, 습기, 진공 3 모드
|
|
CCD FOV
|
8x6mm
|
| 기계 조절 범위 |
X: ± 3mm, Y: ± 7mm, θ: ± 2°
|
| 비전 |
위/하향 광학 구조/CCD/지하학 패턴 일치
|
전체 기계 사양
|
위치 정확성 반복
|
±0.01mm
|
|
인쇄 정확성
|
±0.025mm
|
|
사이클 시간
|
< 8초
|
|
제품 전환
|
오래된: <3분, 새로운: <5분 |
|
공기 공급
|
4~6kgf/cm
|
| 전원 공급 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우 XP/윈7
|
|
기계 차원
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
CCD 디지털 시스템은 혁신적이고 완전히 새로운 광 경로 디자인을 자랑하며 균일한 원형 조명과 예외적인 밝기의 동축 광원을 갖추고 있습니다.이 이중 광원 시스템은 밝기 레벨의 무한 조절을 허용, 다양한 표시 지점의 간편한 인식을 촉진합니다. 심지어 불규칙한 표면 또는 주황, 구리 및 은 접착제와 같은 재료, 뜨거운 공기 용접 표시, FPC,그리고 PCB 색상도 다양합니다.

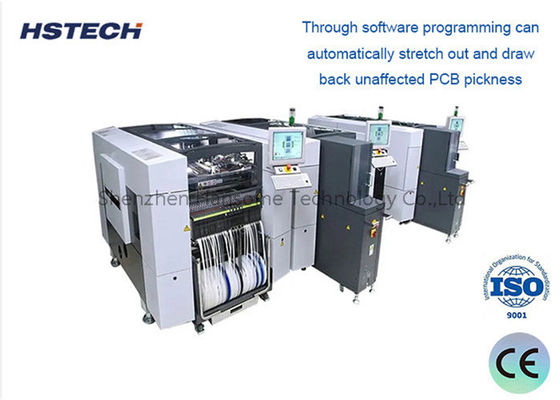

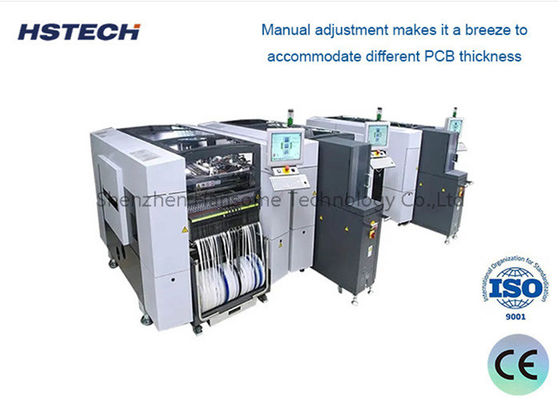

고밀도의 PCB 두께 조정 기능으로 장착된 이 시스템은 안정적인 XY 움직임을 보장하는 믿을 수 없는 구조를 자랑합니다.다양한 PCB 두께를 쉽게 수용 할 수 있는 원활한 프로세스를 만드는.
