| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-520 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

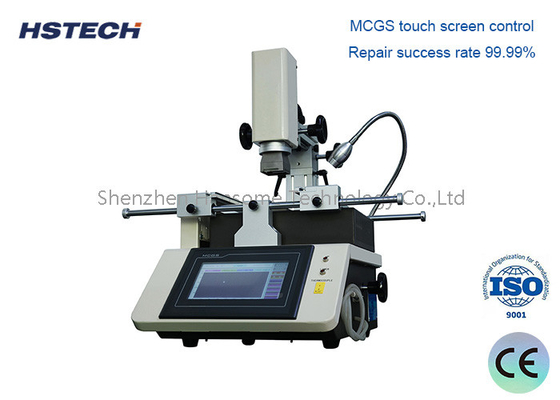

터치 스크린 BGA 재작업 스테이션 3 온도 구역 전자 조립에 대한 설명서
BGA 재작업역:
목적:
BGA 재작업 스테이션은 인쇄 회로 보드 (PCB) 의 BGA 구성 요소를 제거하고 교체하는 데 사용되는 전문 장비입니다.
BGA 구성 요소는 하단에 용접 공의 격자 (grid) 를 가진 표면 장착 통합 회로 (IC) 이며, 수리 및 재작업 과정에서 독특한 과제를 제기합니다.
주요 구성 요소:
정밀 난방 시스템: 일반적으로 적외선 (IR) 또는 뜨거운 공기를 사용하여 안전한 제거 및 설치를 위해 BGA 구성 요소를 선택적으로 가열합니다.
부품 제거 및 배치 도구: 진공 노즐 또는 다른 전문 도구를 사용하여 BGA 구성 요소를 부드럽게 들어 올려 놓습니다.

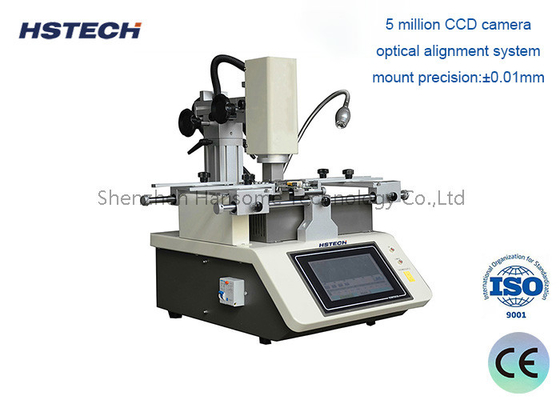

정렬 및 비전 시스템: 배치 중 BGA 구성 요소의 정확한 정렬을 보장합니다. 종종 카메라와 소프트웨어의 도움으로.
재작업 플랫폼: 재작업 프로세스를 위해 안전하고 온도 조절 된 환경을 제공합니다.
재작업 과정:
준비: PCB는 재작업 플랫폼에 고정되고 목표 BGA 구성 요소 주변의 영역은 재작업에 준비됩니다.
난방: 난방 시스템은 BGA 구성 요소를 점차적으로 가열하여 용접 공을 녹여 구성 요소를 제거 할 수 있도록 사용됩니다.
제거: 부품을 PCB에서 조심스럽게 제거하고 전문 도구를 사용하여 밑에 있는 패드 또는 흔적을 손상시키지 않습니다.
청소: PCB 패드는 잔류 용매 또는 플럭스를 제거하기 위해 청소되며 새로운 구성 요소에 깨끗한 표면을 보장합니다.
새로운 구성 요소 배치: 대체 BGA 구성 요소는 정확하게 정렬되어 PCB에 배치되고, 열 시스템을 사용하여 재 흐름됩니다.
고급 기능:
자동 재작업 루틴: 일부 BGA 재작업 스테이션은 특정 부품 유형에 대해 미리 프로그래밍 된 재작업 순서를 제공하여 프로세스를 단순화합니다.
통합 카메라와 소프트웨어: 첨단 시스템은 기계 비전과 소프트웨어를 사용하여 부품 정렬 및 배치에 도움을줍니다.
온도 프로파일링: 재처리 과정에서 온도 프로파일을 모니터링하고 제어 할 수 있으며 적절한 용매 재흐름을 보장합니다.
응용 프로그램:
전자 수리 및 재작업: 소비자 전자제품, 산업 장비 및 항공우주/방위 시스템에서 발견되는 것과 같은 PCB에 결함이 있거나 손상된 BGA 구성 요소를 교체합니다.
프로토타입 수정: 엔지니어들이 제품 개발 단계에서 BGA 구성 요소를 신속하고 정확하게 재작업 할 수 있도록합니다.
생산 지원: 소규모 또는 대량 생산 시 BGA 부품의 재작업을 가능하게합니다.
특징:
1수리 성공률 99% 이상
2산업용 터치 스크린을 사용함
3독립적인 3 개의 난방 구역, 뜨거운 공기 난방/ 적외선 전열 (온도 정확도 ± 2°C)
4CE 인증과 함께.
스펙트럼
| 수동 BGA 재작업 스테이션 | 모델:HS-520 |
| 전원 공급 | AC 220V±10% 50/60Hz |
| 전체 전력 | 3800W |
| 전체 차원 | L460mm*W480mm*H500mm |
| PCB 크기 | 최대 300mm*280mm 최소 10mm*10mm |
| BGA 크기 | 최대 60mm*60mm 최소 1mm*1mm |
| PCB 두께 | 00.3-5mm |
| 기계 무게 | 20kg |
| 보증 | 3년 (1년 무료) |
| 사용 수리 | 칩 / 전화 메인보드 등 |
| BGA 재작업 역 | |||
