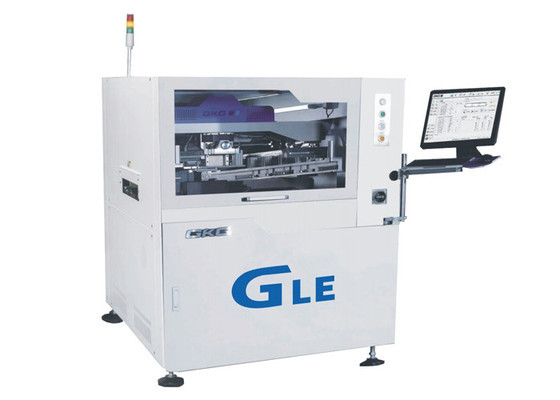

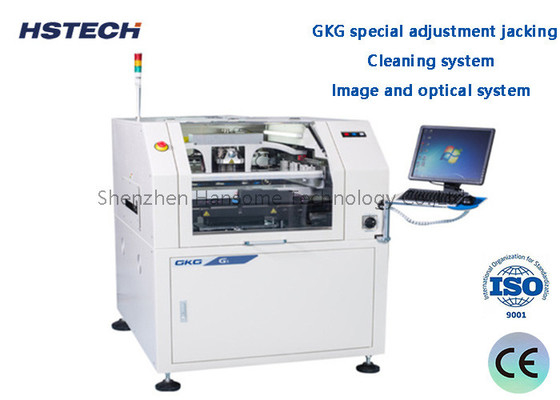

터치 스크린 2D 자동 스텐실 프린터
소개
자동 스텐실 프린터는 인쇄 회로 보드 (PCB) 에 용접 페스트를 적용하는 데 사용되는 효율적인 장비입니다.그것은 SMT (지상 장착 기술) 조립 과정의 핵심 장비 중 하나입니다. 그것은 후속 패치 프로세스에서 구성 요소와 PCB의 용접을 달성하기 위해 PCB의 패드에 용접 페이스트를 정확하게 적용하는 데 사용됩니다. 다음은 일반입니다.
자동 스텐실 인쇄기 도입
장비 구조: 자동 스텐실 인쇄 기계는 일반적으로 다음의 주요 구성 요소로 구성됩니다.
작업 대기:PCB를 지지하고 위치시키는 데 사용됩니다.
강철망 고정장치:강철 망을 고정하는 데 사용되었습니다.
프린트 헤드:PCB의 패드에 균등하게 용접 페이스트를 적용하는 책임이 있습니다.
시력 시스템:위치 및 인쇄 위치의 캘리브레이팅을 돕기 위해 사용됩니다.
작동 원리
준비: PCB를 작업판에 배치하고 PCB 크기와 위치 표시에 따라 조정하고 배치합니다.
스텐실 준비: 스텐실을 스텐실 고정 장치에 고정하고 PCB와 조화되어 있는지 확인하십시오.
위치 및 캘리브레이션: 인쇄 정확성과 정밀성을 보장하기 위해 PCB와 스텐실의 위치 및 캘리브레이션을 위해 비전 시스템을 사용하십시오.
용접 페이스트 적용: 자동 스텐실 프린터를 시작, 인쇄 머리가 스텐실에 균등하게 용접 페이스트를 적용,그리고 그 다음 스텐실의 구멍을 통해 용매 페이스트를 스크래프하여 PCB의 패드에 정확하게 적용 할 수 있습니다.
PCB를 풀고: 인쇄가 완료되면 용접 페스트로 코팅 된 PCB를 작업 벤치에서 제거하십시오.
기능 및 특징
1높은 정확성 및 반복성: 자동 스텐실 인쇄 기계는 높은 정확성 인쇄 머리와 정확한 시력 시스템을 갖추고 있습니다.패드에 로더 페이스트를 적용하여 매우 일관성있는 인쇄 결과를 얻을 수 있습니다..
2빠른 조정 및 적응력: 자동 스텐실 프린터는 일반적으로 다양한 크기와 PCB 유형에 적응 할 수있는 빠른 조정 및 자동 설정 기능을 가지고 있습니다.그리고 다른 용매 페이스트 두께 요구 사항.
3비전 지원 위치: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.
4높은 생산 효율: 반 자동 또는 수동 인쇄와 비교하면 자동 스텐실 인쇄 기계는 빠르고 지속적인 인쇄 과정을 달성하고 생산 효율을 향상시킬 수 있습니다.그리고 수동 작업 시간과 노동 비용을 줄입니다..
사양
| 모델 | G5 |
| 스텐실 크기 | 크기는 370x370mm (min) |
| 737x737mm (최대 크기) | |
| 20~40mm (배가) | |
| 최대 PCB 크기 | 400x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| PCB 워크페이지 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 조절이 가능합니다. |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑을 통해 특허
|
| 프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드
|
|
스퀴지 압력
|
0.5~10kg (프로그램 제어)
|
|
인쇄 속도
|
6~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
|
정화 시스템
|
증강 진공 흡수, 건조, 습기, 진공 3 모드
|
|
CCD FOV
|
8x6mm
|
| 기계 조절 범위 |
X: ± 3mm, Y: ± 7mm, θ: ± 2°
|
| 비전 |
위/하향 광학 구조/CCD/지하학 패턴 일치
|
전체 기계 사양
|
위치 정확성 반복
|
±0.01mm
|
|
인쇄 정확성
|
±0.025mm
|
|
사이클 시간
|
< 8초
|
|
제품 전환
|
오래된: <3분, 새로운: <5분 |
|
공기 공급
|
4~6kgf/cm
|
| 전원 공급 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우 XP/윈7
|
|
기계 차원
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
