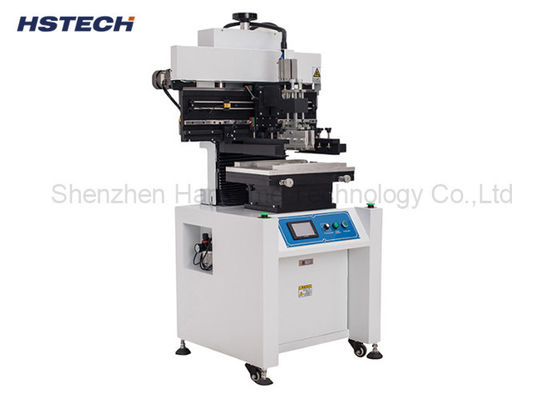

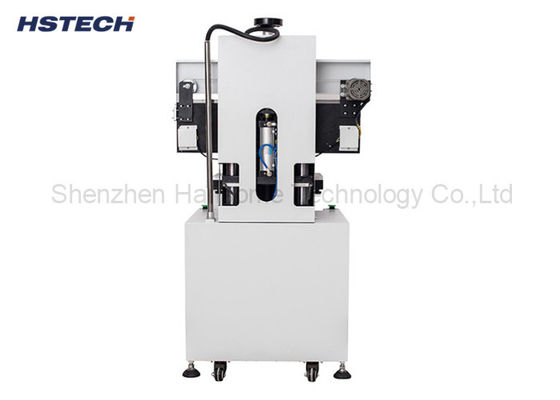

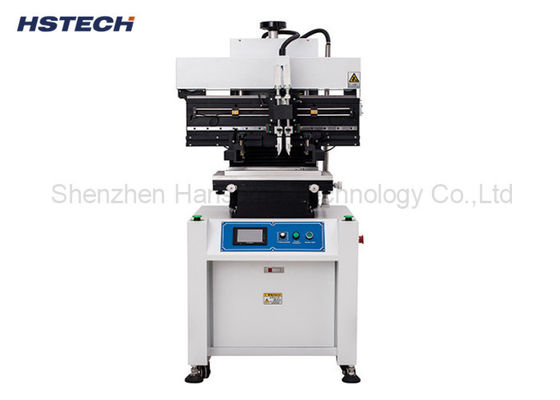

단일 단계 반자동 스크린 프린터 스레드 페이스트 머신 인쇄용 스레드 페이스트 스크래퍼

단일 단계 반자동 스크린 프린터 스프레퍼와 함께 스프레퍼를 인쇄하기 위한 솔더 페이스트 기계

소개합니다
반자동 용매 페이스트 프린터 (Semi-Automatic Solder Paste Printer) 는 인쇄 회로 보드 (PCB) 에 용매 페이스트를 적용하는 데 사용되는 장치입니다. It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

다음은 반자동조직 용접 페이스트 인쇄 기계에 대한 일반적인 소개입니다.

1장비 구조: 반 자동 용접 페이스트 인쇄 기계는 일반적으로 다음과 같은 주요 구성 요소로 구성됩니다.
작업판: PCB를 지지하고 배치하는 데 사용됩니다.
2인쇄 스퀴지: PCB의 패드에 로더 페이스트를 균등하게 적용하는 데 책임이 있습니다.
3스텐실 고정 장치: 정확한 용매 페이스트 적용을 보장하기 위해 인쇄 스텐실 고정에 사용됩니다.


사양

특징

1기계는 PLC 제어 시스템을 채택합니다.
2기계는4자리 카운터
3수직 구조, 스크린 프레임은 전기에 의해 수직으로 올라가고 아래로 올라갑니다. 선형 가이드에 의해 인쇄 머리의 왼쪽과 오른쪽 동작을 가로로 움직입니다.
4화면 프레임은 다른 높이를 충족시키기 위해 위아래로 조정할 수 있습니다.
54점 스텐실 위치, 인쇄 정확도 반응 ± 0.02mm, 유연한 스텐실 프레임, 다른 크기 스텐실을 사용할 수 있습니다.

6, 스퀴지는 조정 될 수 있습니다, 납 없는 스테인레스 스틸 스크래퍼, 200-350 옵션에 편리합니다.

7, 유연한 PIN 손가락 PCB를 위치, 이중 측면 PCB를 인쇄 할 수 있습니다.

8, LED 터치 화면 스크래퍼 속도를 조정 할 수 있습니다, 또한 고품질 HIWIN 브랜드 선형 가이드를 사용합니다.

9, 스크래퍼 왼쪽과 오른쪽 조정 주파수 변환기 컨트롤을 사용, 화면에 인쇄 속도를 설정할 수 있습니다, 인쇄 속도가 일관되게 있는지 확인,그 다음 인쇄 두께를 더 균일하게.
작동 원리:

1준비: PCB를 작업판에 배치하고 PCB 크기와 위치 표시에 따라 조정하고 배치합니다.
2스텐실 준비: 인쇄 된 스텐실 (스텐실이라고도 불립니다) 을 스텐실 장착 장치에 배치하고 PCB와 정렬되었는지 확인하십시오.
3. 솔더 페이스트 응용: 반 자동 솔더 페이스트 프린터를 시작, 템플릿을 통해 인쇄 스크래퍼를 부드럽게 이동, 템플릿 구멍을 통해 솔더 페이스트를 균등하게 스크래프,그리고 템플릿의 구멍을 통해 PCB 패드에 용접 페이스트를 적용합니다..
4.PCB를 풀고: 인쇄가 완료되면 용매 페이스트로 코팅 된 PCB를 작업 벤치에서 제거하십시오.


기능 및 특징:

1정확성 및 반복성: 반 자동 용매 페이스트 프린터는 높은 정확성과 반복성을 가지고 있으며, 패드에 용매 페이스트의 균일한 적용과 일관성을 보장합니다.
2조정 및 적응성: 인쇄 스퀴지 및 스텐실 장치는 PCB의 다른 크기 및 유형, 그리고 다른 용매 페이스트 두께 요구 사항을 수용하도록 조정 할 수 있습니다.
3.운영하기 쉽다: 반 자동 용접 페이스트 프린터의 작동은 비교적 간단하다.당신은 단지 PCB 및 소금 페이스트 요구 사항에 따라 적절한 조정 및 설정을 수행해야합니다, 그리고 시작 버튼을 누르면 인쇄가 시작됩니다.
4생산 효율성: 수동 용접 페이스트 인쇄와 비교하면 반 자동 용접 페이스트 인쇄 기계는 생산 효율성을 향상시키고 수동 운영 시간과 노동 비용을 줄일 수 있습니다.
