| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-YD-PUR30CC |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

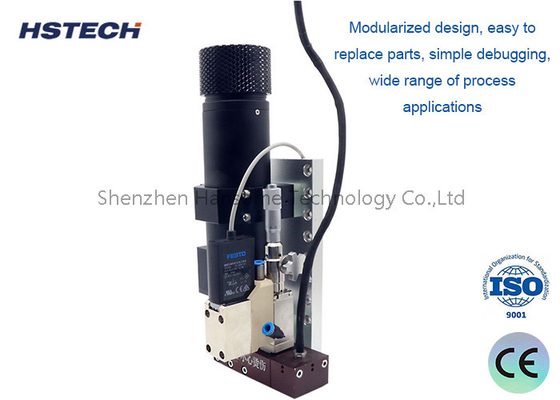

0.03MM에서 0.80MM 노즐 지름 PUR 모듈형 설계의 피에조 밸브
원칙 및 제어
PUR피에조 밸브
1. PUR 피에조 밸브는 배럴 난방 모듈, 압력 캡 모듈, 노즐 난방 모듈, 러너 모듈, 밸브 바디 모듈 및 열 분산 모듈로 구성됩니다.
2배럴 난방 모듈은 배럴과 온도를 조절할 수 있는 난방 부위를 운반하여 젤의 초기 난방을 완료합니다.
3압력 대장 모듈은 밀폐하고 압력을 가하고 컨트롤러를 통해 출력 압력을 제어합니다.
4열 분산 모듈은 열을 분산하고 밸브 몸의 소음을 줄입니다.
5피에조 전기 주입 밸브는 모듈형 디자인을 채택하고, 젤과 접촉하는 부분은 러너 모듈로 설계되었으며, 젤과 접촉하지 않는 부분은 밸브 몸 모듈로 설계되었습니다.
6다른 응용 프로그램에서, 런너 모듈은 분배 필요를 충족시키기 위해 교체 될 수 있습니다.
7노즐 지름 (0.03MM에서 0.80MM까지). 노즐은 평면 제트, 바늘 및 연장 유형으로 제공됩니다.
8론너 모듈은 초음파 청소기에서 정기적으로 청소해야합니다. 밀봉은 유기 용매에 침투해서는 안됩니다.노즐에 손상을 방지하기 위해 노즐을 청소하기 위해 특별한 도구가 필요합니다.
피에조 밸브 컨트롤러
1터치 스크린은 피에조 전기 주입 밸브와 분배 시스템을 제어합니다. 485 통신을 지원합니다. 강력하고 안전하고 신뢰할 수 있습니다.
2터치 화면은 그래픽 제어 모드를 채택하고, 분배 시스템의 구성 요소와 제어 디스플레이 기능은 간결하고 직관적으로 그래픽으로 표시됩니다.
3노즐 난방 장치: 노즐을 분배하기 전에 적절한 온도로 가열해야합니다. 난방 장치는 1 단계 난방 모드를 채택합니다.
4노즐에서 가열하면 젤의 일정한 온도를 유지하여 젤의 최고 성능을 충족합니다. 콜로이드의 최고 성능을 충족합니다.
노즐 및 드럼 난방
1접착제를 분배하기 전에 노즐을 적절한 온도로 가열해야합니다. 가열 장치는 두 단계 가열 방법을 채택합니다.
2배럴과 노즐에서 가열하면 접착제의 일정한 온도를 유지하여 접착제의 최적 성능을 충족시킵니다.
사양
| 모델 | HS-YD-PUR30CC | HS-YD-PUR300CC |
| 크기 (L*W*H) | 120mm*50mm*140mm | 첨부 도면을 참조 |
| 무게 | 00.75kg | 1500g |
| 액체와 접촉하는 물질 | 스테인리스 스틸 303, 특수 스틸 | 스테인리스 스틸 303, 특수 스틸 |
| 유체 입구 크기 | 루어 커넥터 | 루어 커넥터 |
| 바늘 조립 | 텅스텐 강철 마모 저항 물질 Φ0.6-Φ3.0mm | 텅프렌 스틸 마모 저항 물질 Φ0.6-Φ2.1mm |
| 노즐 조립 | 텅스텐 강철 마모 저항 물질 Φ0.03~0.8mm | 텅프렌 스틸 마모 저항 물질 Φ0.05 ~ 0.3mm |
| 난방 장치 | 20~220°C | 20~220°C |
| 유체 밀폐 | 고온 저항성 물질 | 고온 저항성 물질 |
| 밀폐 집합에 대한 유지보수 간격 | 20,0001,000번 | 20,0001,000번 |
| 최대 분배 주파수 | 1000Hz (자연 최대 주파수 1500Hz) | 1000Hz (자연 최대 주파수 1500Hz) |
| 최대 구동력 | 100% | 100% |
| 사용된 접착제 종류 | PUR 뜨거운 녹기 접착제 300CC 알루미늄 실린더 포장 | PUR 뜨거운 녹기 접착제 300CC 알루미늄 실린더 포장 |
| 적용 가능한 점성 범위 | 0~20000cps | 0~20000cps |
| 액체의 온도 범위 | 80~220°C | 20~220°C |
제품 특성 및 장점
1튜브 난방 300CC 알루미늄 튜브 특수 뜨거운 녹음 접착제에 적합합니다.
2. 모듈 디자인, 쉽게 부분을 교체, 디버깅은 간단합니다, 더 넓은 범위의 응용 프로그램
3분사 부피는 0.3nL까지 정확 할 수 있으며 분사 접착점 일관성 정확도는 98%까지 높습니다.
4. 최소 0.17mm 라인 너비, 최소 0.15mm 스팟 지름 뜨거운 녹음 접착 스프레이 프로세스를 실현 할 수 있습니다.
5시장에 있는 모든 모션 플랫폼과 일치할 수 있습니다.
적용 분야
휴대전화 껍질의 접착 및 봉쇄, 신에너지 배터리의 캡슐화, 다양한 전자 제품의 접촉 화면의 접착 및 봉쇄,휴대전화 스피커 및 수신기의 캡슐화, 고급 헤드폰과 오디오 껍질의 캡슐화, 지문 식별 모듈의 캡슐화
