| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | HS-GLE |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 7~9일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
| 제품 이름: | 자동 땜납 페이스트 프린터 | 보증: | 1년 |
|---|---|---|---|
| 통제: | 터치 화면 | 릴레이 브랜드: | 쉐나이더 |
| 광전스위치: | 옴론 | 소재: | 알루미늄 합금 |
| 조건: | 새로운 | 신호: | SMEMA |
| 적용: | 전자 조립 | 색상: | 은 |
| 제어 시스템: | PLC | OEM/ODM: | 사용 가능 |
| 전력 소비: | 200W | 종류: | 자동 |

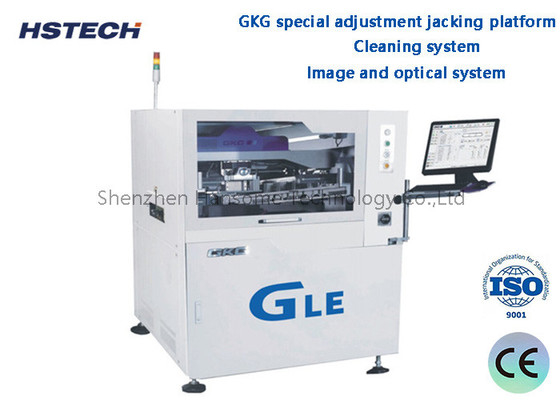

이미지 및 광학 시스템 정화 시스템 GKG 특수 조정 잭링 플랫폼 자동 솔더 페이스트 프린터
소개

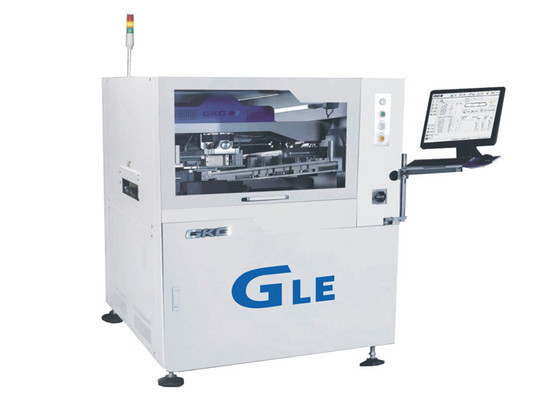

GLE 자동 용매 페이스트 인쇄 기계는 SMT 대용량 응용을위한 고급 기계입니다. Gt-S의 폭은 2830mm 만입니다. 01005의 인쇄 프로세스 요구 사항을 완벽하게 충족시킬 수 있습니다.0.3 pitch와 다른 세밀한 간격, 그것은 높은 정확도와 높은 속도입니다.
특징
1, GKG 특수 조정 자킹 플랫폼. 안정적이고 쉽게 조정, 그것은 빠르게변경 두께의 PCB의 핀 자킹 높이를 조정할 수 있습니다.
2, 청소 시스템: 세 가지 청소 방식이 갖춰진 GKG 청소 시스템: 드라이 클리닝, 빗 클리닝, 진공.또한 청소 시간을 줄이고 생산 효율성을 향상시키기 위해 고객이 자동 청소를 사용할 필요가 없다면 수동으로 청소 할 수 있습니다.
새로 닦는 시스템은 스텐실과 완전한 접촉을 보장, 증가 진공 흡입 효과적으로 남은 페이스트를 제거 할 수 있습니다효과적 자동 청소 기능을 달성 할 수 있는 망에.CCD 부분과 c 기울기 시스템이 분리됩니다, CCD가 작동 할 때, CCD 부분은독립적으로 움직여서 세르보 모터 부하를 줄이고 기계 속도와 정확도를 향상시킵니다.
| 모델 | GLE |
| 최대 PCB 크기 | 510x510mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 23mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | GLE |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±20um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치를 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
| 기계 차원(타워 라이트 없이) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
기계 무게
|
대략 1100kg 정도 |
