원래 장소: | 중국 |
브랜드 이름: | GKG |
인증: | CE,TUV,ROHS |
모델 번호: | 글레 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 나무로 된 패키지 |
배달 시간: | 7-15days |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 100개 세트 |
제품 이름: | 자동 땜납 페이스트 프린터 | 이명: | 자동 나염기 |
---|---|---|---|
PCB 사이즈: | 50x50~510x510mm | 수송 높이: | 900±40mm |
공기 압력: | 4-6kgf/cm3 | I/Ov 인터페이스: | SMEMA |

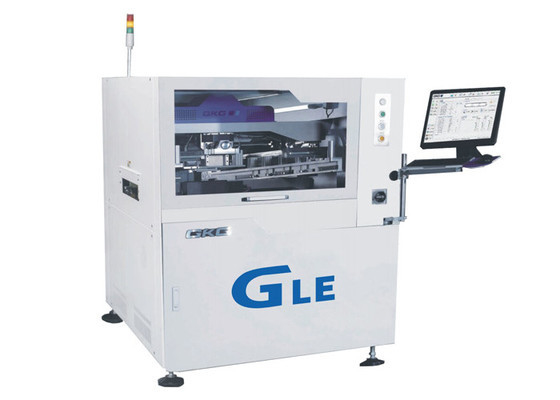

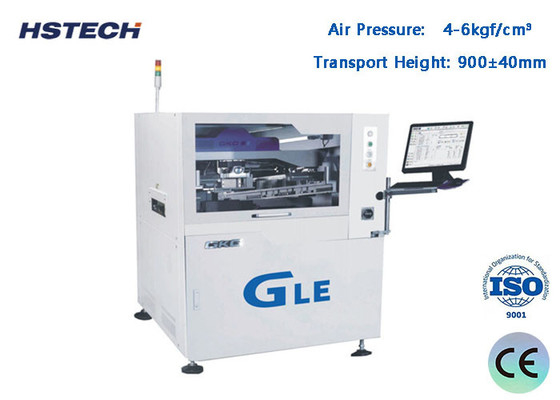

정밀 01005 0.3 피치 CCD 디지털 카메라 SMT 솔더 페이스트 스텐실 프린터
소개
GLE 자동 용매 페이스트 인쇄 기계는 SMT 대용량 응용을위한 고급 기계입니다. Gts의 폭은 2830mm 만입니다. 01005의 인쇄 프로세스 요구 사항을 완벽하게 충족시킬 수 있습니다.0.3 pitch와 다른 세밀한 간격, 그것은 높은 정확도와 높은 속도입니다.
사양
모델 | GLE |
최대 PCB 크기 | 510x510mm |
분 PCB 크기 | 50x50mm |
PCB 두께 | 0.4~6mm |
최대 보드 무게 | 5kg |
운송 높이 | 900±40mm |
보드 가장자리 간격 | 2.5mm |
보드 높이 | 23mm |
운송 방향 | L-R, R-L |
운송 속도 | 최대 1500mm/s, 프로그램 제어 |
운송 방법 | 한 단계 |
크기 조정 | 자동 |
I/O 인터페이스 | SMEMA |
PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
측면 클램핑 | |
흡수 함수 | |
프린트 스냅오프 |
0~20mm
|
인쇄 모드
|
한 번/두 번
|
인쇄 속도
|
10~200mm/초
|
인쇄 모드
|
한 번 / 두 번
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
인쇄 압력 | 0.5~10kg |
템플릿 프레임 크기 | 470*370mm~737*737mm |
정화 시스템
|
빗형 청소 시스템의 방울
|
강화된 진공 흡수 | |
건조, 습한 진공 3 모드 | |
CCD FOV
|
10x8mm
|
신탁표의 종류 | 표준 신뢰 표시 모양 |
패드 | |
구멍 | |
카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
CCD 디지털 카메라 | |
기하학 패턴 일치 |
기계 성능
모델 | GLE |
반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
인쇄 정확도 | ±20um@6,CPK≥2.0 |
인쇄 주기 시간 | <7.5초 |
제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치를 반복 정확도를 확인 |
전체 기계 사양
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
공기 압력
|
4~6kgf/cm2
|
공기 소비
|
약 5L/min
|
작동 온도
|
-20°C~+45°C |
작동 습도
|
30%~60%
|
기계 차원(타워 라이트 없이) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
기계 무게
|
대략 1100kg 정도 |
특징
1, GKG 특수 조정 자킹 플랫폼. 안정적이고 쉽게 조정, 그것은 빠르게변경 두께의 PCB의 핀 자킹 높이를 조정할 수 있습니다.
2, 청소 시스템: 세 가지 청소 방식이 갖춰진 GKG 청소 시스템: 드라이 클리닝, 빗 클리닝, 진공.또한 청소 시간을 줄이고 생산 효율성을 향상시키기 위해 고객이 자동 청소를 사용할 필요가 없다면 수동으로 청소 할 수 있습니다.
새로 닦는 시스템은 스텐실과 완전한 접촉을 보장, 증가 진공 흡입 효과적으로 남은 페이스트를 제거 할 수 있습니다효율적인 자동 청소 기능을 달성 할 수 있는 마시.
CCD 부분과 c 기울기 시스템이 분리됩니다, CCD 작동 때, CCD 부분독립적으로 움직여서 세르보 모터 부하를 줄이고 기계 속도와 정확도를 향상시킵니다.
