| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7미니 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 한 달에 50 세트 |

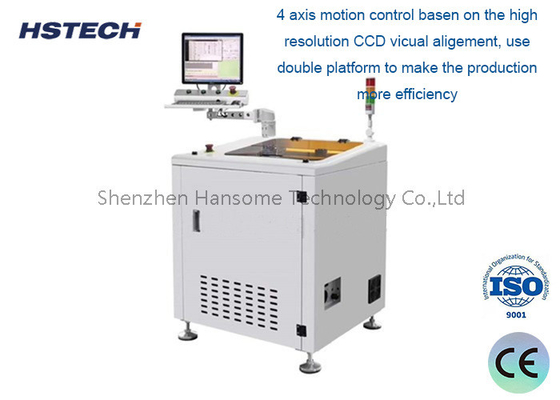

단일 플랫폼 60000RPM PC 프로그래밍 PCB 디패널링 분리 기계
사양
| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |
| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
특징
1오프라인 자동 분리
2작은 크기의 PCB에 적합한 미니 PCBA 라우터입니다.
3, 맞춤형 장착장치.
4, PC 및 CCD 시각 시스템
5, 보상 및 먼지 수집과 함께 프로그래밍.

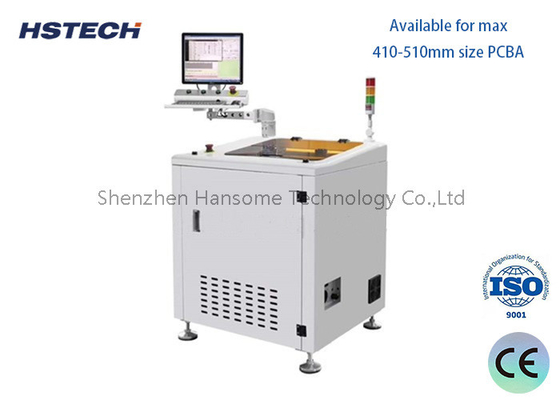

6, 최대 410-510mm 크기의 PCBA에 사용할 수 있습니다.
7, 두 가지 다른 유형의 제품을 잘라내는 유연성.
8, 수동 공급 및 배하를 위한 오픈 플랫폼, 또한 선택적인 기계 팔 (로봇) 을 갖추고 있습니다.
SMT 생산 라인 장비:
1SMD 기계: 프로그램에서 편집 된 장비의 사용은 지정 된 부품 위치에 장착 된 부품이 될 것입니다.SOP 28pin 또는 그 이상의 (고속 기계에 장착 할 수있는 부품을 포함하여) 롤을 장착 할 수 있습니다., 디스크 또는 포장 부품의 튜브. 높은 장착 정확성, 다양성, 그러나 장착 속도는 고속 기계보다 열등합니다.
2. 리플로우 용접: SMT 용접 페이스트 또는 적색 접착제를 사용하여 적절한 온도 프로파일을 설정하여 용접 페이스트와 부품이 용접 작업을 완료 할 수 있습니다.
3.Unloader: 전송 트랙을 통해, 보드가 매진에 수집됩니다.
