| 브랜드 이름: | GKG |
| 모델 번호: | GSE |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

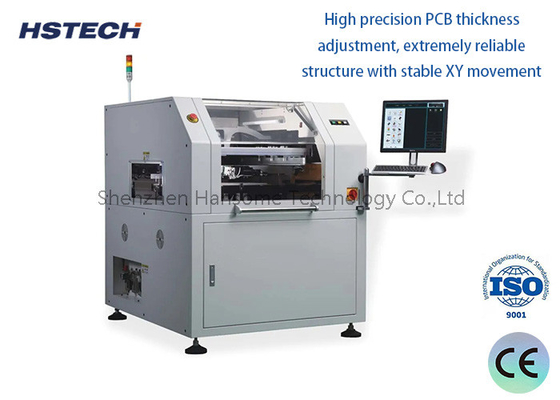

전체 마우날/자동 프린터 SMT 솔더 페이스트 스텐실 인쇄 기계 PCB 400x340mm까지
1완전 자동 용매 페이스트 인쇄 기계는 비전 시스템을 통해 정확한 인쇄 위치를 달성합니다.이 시스템은 인쇄판의 특성을 자동으로 식별하고 미리 설정된 매개 변수에 따라 정확한 조정을 할 수 있습니다.그것은 전체에서 인쇄 위치가 정확하다는 것을 보장합니다.자동 틴 인쇄 기계는 인간의 오류를 크게 줄이고 제품의 인쇄 품질을 향상시킬 수 있습니다..
2. 자동 용매 페이스트 인쇄 기계는 고속 인쇄 능력을 가지고 있습니다. 장비는 고급 기계 구조와 모션 제어 기술을 채택,더 빠른 속도로 인쇄 작업을 완료 할 수 있습니다고속 인쇄는 생산 효율을 향상시킬 뿐만 아니라 생산 주기를 줄이고 생산 능력을 증가시킵니다.
3. 자동 솔더 페이스트 인쇄 기계는 동시에 자동 작동 기능을 가지고 있습니다. 인간의 개입없이 인쇄 과정에서 장비는 자동으로 인쇄를 완료 할 수 있습니다.캘리브레이션 및 청소이 자동 조작은 수동 조작의 시간과 비용을 줄이는 것뿐만 아니라,또한 작업의 정확성과 안정성을 향상시키고 인적 요인으로 인한 품질 문제를 줄입니다..
4. 자동 용매 페이스트 인쇄 기계 또한 좋은 유연성과 적응력을 가지고, 장비는 각기 다른 작업 요구 사항에 따라 자동으로 조정 될 수 있습니다.다양한 크기에 적합합니다.이 유연성은 다양한 유형의 전자 제품에 적합한 장비를 만듭니다.
5전자 제조 산업에서 자동 틴 인쇄 기계는 정확한 인쇄 위치, 고속 인쇄 용량,자동화된 운영 기능과 유연한 적응력, 장비는 인쇄 품질과 생산 효율을 향상, 전자 제품 제조를 위해 신뢰할 수있는 보장을 제공합니다.
사양
| 모델 | GSE |
| 스텐실 크기 | 크기는 370x370mm (min) |
| 737x737mm (최대 크기) | |
| 20~40mm (배가) | |
| 최대 PCB 크기 | 400x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| PCB 워크페이지 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 조절이 가능합니다. |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑을 통해 특허
|
| 프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드
|
|
스퀴지 압력
|
0.5~10kg (프로그램 제어)
|
|
인쇄 속도
|
6~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
|
정화 시스템
|
증강 진공 흡수, 건조, 습기, 진공 3 모드
|
|
CCD FOV
|
8x6mm
|
| 기계 조절 범위 |
X: ± 3mm, Y: ± 7mm, θ: ± 2°
|
| 비전 |
위/하향 광학 구조/CCD/지하학 패턴 일치
|
전체 기계 사양
|
위치 정확성 반복
|
±0.01mm
|
|
인쇄 정확성
|
±0.025mm
|
|
사이클 시간
|
< 8초
|
|
제품 전환
|
오래된: <3분, 새로운: <5분 |
|
공기 공급
|
4~6kgf/cm
|
| 전원 공급 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우 XP/윈7
|
|
기계 차원
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
