| 브랜드 이름: | GKG |
| 모델 번호: | GSE |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

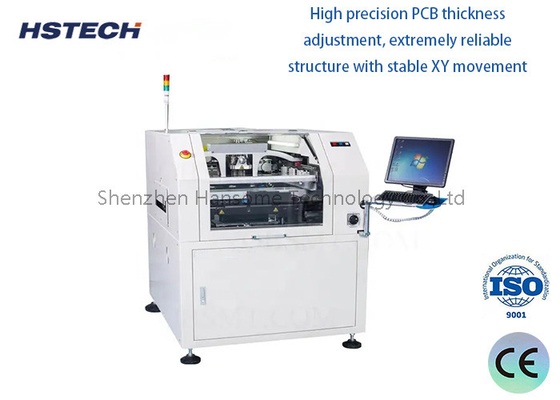

SMT 스텐실 프린터 솔더 페이스트 스텐실 프린팅 머신
사양
| 모델 | GSE |
| 스텐실 크기 | 크기는 370x370mm (min) |
| 737x737mm (최대 크기) | |
| 20~40mm (배가) | |
| 최대 PCB 크기 | 400x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| PCB 워크페이지 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 조절이 가능합니다. |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑을 통해 특허
|
| 프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드
|
|
스퀴지 압력
|
0.5~10kg (프로그램 제어)
|
|
인쇄 속도
|
6~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
|
정화 시스템
|
증강 진공 흡수, 건조, 습기, 진공 3 모드
|
|
CCD FOV
|
8x6mm
|
| 기계 조절 범위 |
X: ± 3mm, Y: ± 7mm, θ: ± 2°
|
| 비전 |
위/하향 광학 구조/CCD/지하학 패턴 일치
|
전체 기계 사양
|
위치 정확성 반복
|
±0.01mm
|
|
인쇄 정확성
|
±0.025mm
|
|
사이클 시간
|
< 8초
|
|
제품 전환
|
오래된: <3분, 새로운: <5분 |
|
공기 공급
|
4~6kgf/cm
|
| 전원 공급 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우 XP/윈7
|
|
기계 차원
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
1. 제어 시스템, 터치 스크린 + PLC 제어, 자동 작동을 채택, 큰 판 구부리는 것을 피
2다른 기계와 안정적인 통신, 생산성을 향상시키기 위해.
3운송 속도는 조절이 가능하고 안정성이 높습니다.
4- 서스펜션 스크래퍼 디자인, 스퀴지 압력 자동 균형.
5X,Y,Z, 마이크로 조절 시스템으로 정확한 부동 인쇄 테이블.
6. 자동으로 오류를 표시하고 안내를 제공합니다.
7고 정밀 모터: 인버터 변속기와 함께 선형 사각형 트랙을 채택합니다.
8이름: 경제 자동 온라인 PCB 스크린 프린팅 머신 산업 용조 페이스트 PCB 프린터.
