| 브랜드 이름: | GKG |
| 모델 번호: | GSE |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

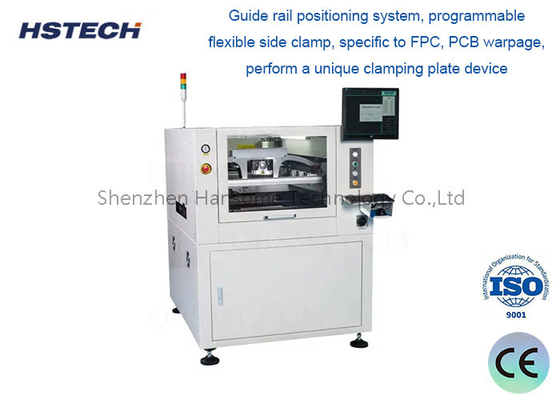

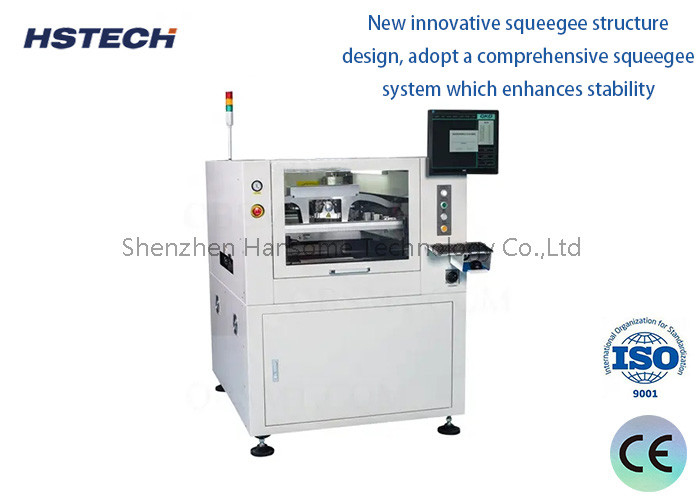

SMT 용접 페스트 스텐실 인쇄 기계 자기 핀/지구 블록
사양
| 모델 | GSE |
| 스텐실 크기 | 크기는 370x370mm (min) |
| 737x737mm (최대 크기) | |
| 20~40mm (배가) | |
| 최대 PCB 크기 | 400x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| PCB 워크페이지 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 조절이 가능합니다. |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자석 핀/지구 블록/올림 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑을 통해 특허
|
| 프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드
|
|
스퀴지 압력
|
0.5~10kg (프로그램 제어)
|
|
인쇄 속도
|
6~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
|
정화 시스템
|
증강 진공 흡수, 건조, 습기, 진공 3 모드
|
|
CCD FOV
|
8x6mm
|
| 기계 조절 범위 |
X: ± 3mm, Y: ± 7mm, θ: ± 2°
|
| 비전 |
위/하향 광학 구조/CCD/지하학 패턴 일치
|
전체 기계 사양
|
위치 정확성 반복
|
±0.01mm
|
|
인쇄 정확성
|
±0.025mm
|
|
사이클 시간
|
< 8초
|
|
제품 전환
|
오래된: <3분, 새로운: <5분 |
|
공기 공급
|
4~6kgf/cm
|
| 전원 공급 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우 XP/윈7
|
|
기계 차원
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
1. GKG 전용 조정 리프팅 플랫폼. 안정적이고 쉽게 조정, 그것은 빠르게 다양한 두께의 PCB의 상위 핀 높이를 조정할 수 있습니다.
2. 청소 시스템: GKG 청소 시스템은 세 가지 청소 방법: 드라이 클리닝, 빗 클리닝 및 진공 청소로 장착되어 있습니다. 그것은 조합으로 사용될 수 있습니다.고객이 자동 청소를 사용할 필요가 없는 경우또한 수동 청소를 사용하여 청소 시간을 줄이고 생산 효율성을 향상시킬 수 있습니다. 새로운 지워 시스템 템플릿과 충분한 접촉을 보장합니다.그리고 증가 진공 흡수는 효과적으로 스크린에 잔류 페이스트를 제거 할 수 있습니다, 따라서 효과적인 자동 청소 기능을 달성합니다. CCD 부분은 학습 시스템에서 분리됩니다. CCD가 작동 할 때, CCD 부분은 독립적으로 움직입니다.서보 모터에 대한 부하를 줄이고 기계 속도와 정확도를 향상시킵니다..
