산업용 4.0 MES 시스템을 위한 고성능 용접 페이스트 기계
소개

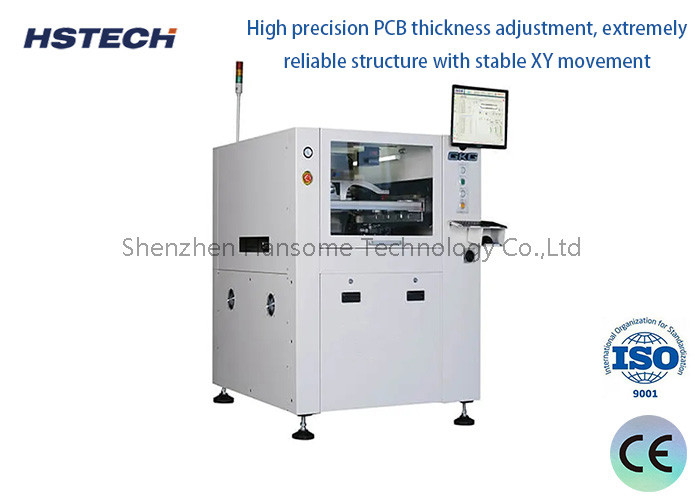

G9+ 완전 자동 용접 페이스트 인쇄 기계는 SMT 고급 애플리케이션을 위한 고급 기계로 03015, 0.25 간격, 높은 정밀,고속도.
사양
| 모델 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 15mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| 크기 조정 | 자동 |
| I/O 인터페이스 | SMEMA |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/수동 위아래 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 강화된 진공 흡수 | |
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | G9+ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치를 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
1. CCD 디지털 시스템, 새로운 광 경로 시스템, 균일 원형 빛, 동축 광원의 높은 밝기. 두 개의 광원 시스템을 사용하여 밝기를 무한 순환으로 조정할 수 있습니다.다른 시장점 (비평한 표시점) 을 쉽게 식별하는 것, 틴 접착, 구리 접착, 은 접착, 뜨거운 공기 용접, FPC 및 다양한 유형의 PCB 색상.
2. 고 정밀 PCB 두께 조정, 매우 신뢰할 수있는 구조, 안정적인 XY 운동. 수동 조정은 다양한 PCB 두께에 쉽게 적응 할 수 있습니다.
3가이드 레일 포지셔닝 시스템, 새로운 패턴 가이드 레일 보드 분리 가능, 프로그래밍 가능한 유연한 사이드 클램프, 특히 FPC 및 PCB 왜곡을 위해 설계되어 독특한 클램핑 장치를 실행합니다.소프트웨어 프로그래밍을 통해, 영향을 받지 않는 PCB 픽링은 자동으로 뻗어 들어올 수 있습니다.
4새롭고 혁신적인 스크래퍼 구조 디자인은 스크래퍼의 안정성과 수명을 향상시키는 포괄적인 스크래퍼 시스템을 채택합니다.
