| 브랜드 이름: | GKG |
| 모델 번호: | GT++ |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

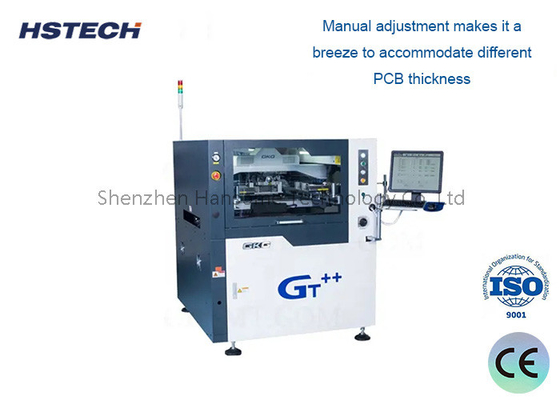

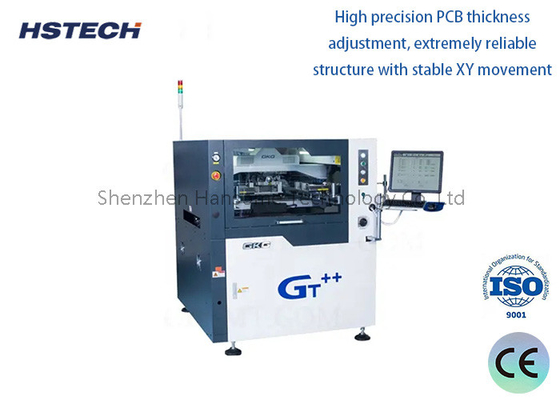

GKG SMT 물방울 청소 기능이있는 용접 페이스트 스텐실 인쇄 기계
소개
M 사이즈 보드를 처리하는 GT++는 모든 비즈니스 요구를 제공하는 데 능숙합니다. 그것은 성공적으로 01005 소형 인쇄를 달성했습니다. 스텐실과 완전한 접촉을 통해,우리의 개선 된 청소 시스템은 인쇄하기 전에 매시에 남아있는 매스 제거 될 것을 보장합니다2D 페이스트 검사 기능은 불충분한 페이스트, 브리딩 및 기타 결함을 감지 할 수 있습니다. GT ++ 또한 상위 및 모터 사이드 클램프가 장착되어 있습니다.따라서 우수한 인쇄 품질을 보장합니다.
사양
| 모델 | GT++ |
| 최대 PCB 크기 | 510x510mm |
| 분 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4~6mm |
| 최대 보드 무게 | 5kg |
| 운송 높이 | 900±40mm |
| 보드 가장자리 간격 | 2.5mm |
| 보드 높이 | 23mm |
| 운송 방향 | L-R, R-L |
| 운송 속도 | 최대 1500mm/s, 프로그램 제어 |
| 운송 방법 | 한 단계 |
| PCB 위치 (지원 방법) | 자기 핀/지구 블록/자동 상하 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑을 통해 특허
|
| 측면 클램핑 | |
| 흡수 함수 | |
| 프린트 스냅오프 |
0~20mm
|
|
인쇄 모드
|
한 번/두 번
|
|
인쇄 속도
|
10~200mm/초
|
|
인쇄 모드
|
한 번 / 두 번
|
|
스퀴지 타입
|
고무/강 스퀴지 블레이드 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5~10kg |
| 템플릿 프레임 크기 | 470*370mm~737*737mm ((20-40 두께) |
|
정화 시스템
|
빗형 청소 시스템의 방울
|
| 건조, 습한 진공 3 모드 | |
| 앞뒤로 청소 | |
|
CCD FOV
|
10x8mm
|
| 신탁표의 종류 | 표준 신뢰 표시 모양 |
| 패드 | |
| 구멍 | |
| 카메라 시스템 | 위/하향 광학 구조를 살펴보기 |
| CCD 디지털 카메라 | |
| 기하학 패턴 일치 |
기계 성능
| 모델 | GT++ |
| 반복 위치 정확성 | ±12.5um@6,CPK≥2.0 |
| 인쇄 정확도 | ±18um@6,CPK≥2.0 |
| 인쇄 주기 시간 | <7.5초 |
| 제3자 테스트 시스템 (CTQ) 에 기초하여 실제 용접 페이스트 인쇄 위치를 반복 정확도를 확인 | |
전체 기계 사양
|
전원 공급
|
AC:220±10%,50/60HZ, 3.0KW
|
|
공기 압력
|
4~6kgf/cm2
|
|
공기 소비
|
약 5L/min
|
|
작동 온도
|
-20°C~+45°C |
|
작동 습도
|
30%~60%
|
|
기계 차원(타워 라이트 없이) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
기계 무게
|
대략 1100kg 정도 |
특징
1, CCD 디지털 시스템, 완전히 새로운 광 경로 시스템, 균일 원형 빛과 고 밝기 동축 광원.다른 마트 포인트를 쉽게 인식 할 수 있도록 (무평한 마크 포인트를 포함하여), 구리 접착, 은 접착, 뜨거운 공기 용접, FPC 및 다양한 종류의 다른 PCB 색상.
