| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-P224 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

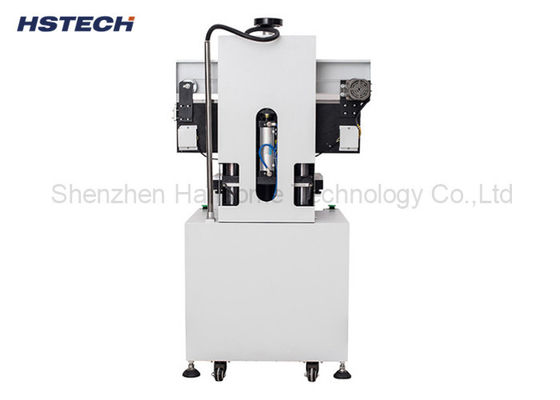

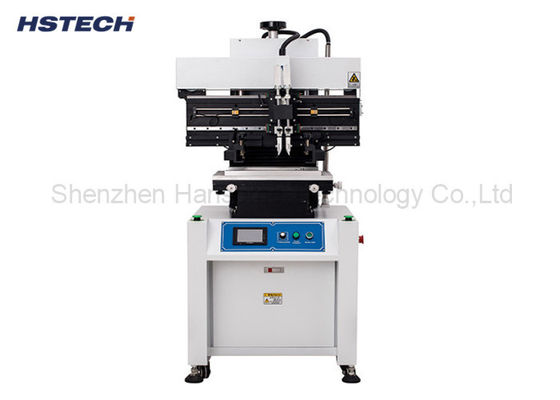

AC220V PLC 제어 시스템 스테인리스 스틸 반자동 솔더 페이스트 프린터
소개
이 반 자동 용접 페이스트 인쇄 기계는 스크래퍼로 용접 페이스트를 인쇄하기 위해 SMT 생산 라인의 시작에 사용됩니다.
인쇄해야 PCB를 넣어 인쇄 위치 테이블에 고정,그리고 인쇄 기계의 왼쪽과 오른쪽 스크래퍼로 철망을 통해 소금 페이스트 또는 적색 접착제 대응 패드를 인쇄인쇄 후 PCB는 컨베이어를 통해 하류 픽 앤 플래시 머신으로 운송됩니다.
사양
| 모델 | HS-P224 |
| 제품 이름 | 반자동 스텐실 프린터 |
| 최대 PCB 크기 | 350x280mm |
| 인쇄 테이블 크기 | 500x320mm |
| 스텐실 프레임 크기 | 470x370~750x550mm |
| 인쇄 정확성 | ±0.02mm |
| PCB 두께 | 0.2~2.0mm |
| 스퀴지 속도 | 0-100mm/s |
| 반복 정확성 | ±0.02mm |
| 전원 공급 | 단일 단계, AC220V/110V, 50/60Hz |
| 기계의 전력 | 100W |
| 공기 압력 | 5-7kg/cm3 |
| 기계 크기 | 900*900*1680mm |
| 기계 무게 | 약 300kg |
특징
1기계는 PLC 제어 시스템을 채택합니다.
2기계는4자리 카운터
3수직 구조, 스크린 프레임은 전기에 의해 수직으로 올라가고 아래로 올라갑니다. 선형 가이드에 의해 인쇄 머리의 왼쪽과 오른쪽 동작을 가로로 움직입니다.
4화면 프레임은 다른 높이를 충족시키기 위해 위아래로 조정할 수 있습니다.
54점 스텐실 위치, 인쇄 정확도 반응 ± 0.02mm, 유연한 스텐실 프레임, 다른 크기 스텐실을 사용할 수 있습니다.
6, 스퀴지는 조정 될 수 있습니다, 납 없는 스테인레스 스틸 스크래퍼, 200-350 옵션에 편리합니다.
7, 유연한 PIN 손가락 PCB를 위치, 이중 측면 PCB를 인쇄 할 수 있습니다.
8, LED 터치 화면 스크래퍼 속도를 조정 할 수 있습니다, 또한 고품질 HIWIN 브랜드 선형 가이드를 사용합니다.
9, 스크래퍼 왼쪽과 오른쪽 조정 주파수 변환기 컨트롤을 사용, 화면에 인쇄 속도를 설정할 수 있습니다, 인쇄 속도가 일관되게 있는지 확인,그 다음 인쇄 두께를 더 균일하게.
