| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-GC5331 |
| 모크: | 1PC |
| 가격: | Negotation |
| 지불 조건: | 티/티 |
| 공급 능력: | 50 PC/월 |

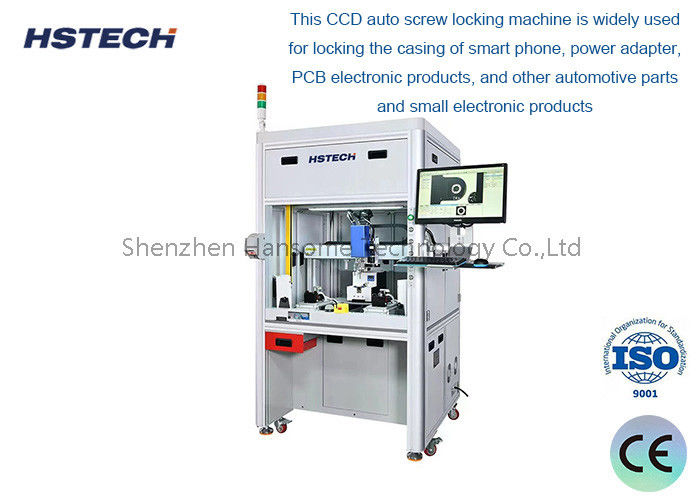

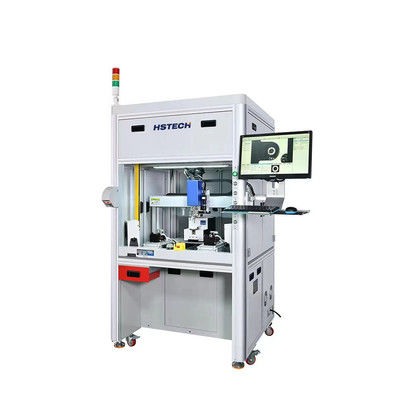

고속 자동 비전 포지셔닝 XYZ 데스크탑 CCD 나사 체결기 (360도 연속 제어 시스템 나사 조임 장비)
CCD 비주얼 자동 나사 체결기는 기존의 수동 나사 잠금 공정을 대체하도록 설계된 고급 자동화 조립 솔루션입니다. 고해상도 CCD 비전 시스템, 다축 로봇 팔, 지능형 서보 드라이버 및 자동 나사 공급 장치를 통합하여 이 기계는 정밀한 위치 지정, 안정적인 잠금 및 실시간 품질 모니터링을 달성합니다.
핵심 CCD 카메라는 기계의 "눈" 역할을 하여 사용자 정의 고정 장치 없이 나사 구멍 위치를 자동으로 스캔하고 식별합니다. 이를 통해 시스템은 로봇 팔을 체결을 위한 정확한 좌표로 안내할 수 있습니다. 소비자 전자 제품용 마이크로 나사 또는 자동차 부품용 대형 어셈블리를 처리하든 이 기계는 일관된 토크를 보장하고 누락되거나 떠 있는 나사를 제거하며 생산 효율성을 크게 향상시킵니다.
| 장비 구성표 | |||
|---|---|---|---|
| 구성 | 수량 | 구성 | 수량 |
| XYZ 3축 | 1/세트 | 바코드 스캐닝 건 | 1/세트 |
| CCD | 1/세트 | IPC+모션 제어 카드 | 1/세트 |
| 스크루 드라이버 | 1/세트 | 나사 공급 장치 | 1/세트 |
| 주요 부품 목록 | |||
| 이름 | 브랜드 | 비고 | |
| 스테퍼 모터 | JMC | 동일 성능 브랜드로 교체 가능 | |
| 선형 슬라이드 레일 | HIWIN | 동일 성능 브랜드로 교체 가능 | |
| 모션 제어 카드 | SOLID/Mingseal | 동일 성능 브랜드로 교체 가능 | |
| 스크루 드라이버 | BLADY/SENSEWEE | 동일 성능 브랜드로 교체 가능 | |
| IPC | Advantech/EVOC | 최소 구성: i3-8G-1TB | |
| 비전 카메라 | HIKVISION | 동일 성능 브랜드로 교체 가능 | |
| 바코드 스캐닝 건 (고정) | Honeywell (1D 및 2D 코드 스캔 호환) | 유선 | |
| 모델 | HS-GC5331 |
| X/Y1/Y2//Z 작업 범위 | 500*300*300*100mm |
| 나사 공급 장치 | 나사에 따라 흡입 또는 블로우 방식 |
| X/Y1/Y2 축 이동 속도 | 폐쇄 루프 모터: 1-300mm/s |
| Z 축 이동 속도 | 폐쇄 루프 모터: 1-80mm/s |
| X/Y1/Y2 축 최대 하중 | 폐쇄 루프 모터: 5 KG |
| Z 축 최대 하중 | 폐쇄 루프 모터: 5 KG |
| 반복 정확도 | ±0.025mm |
| 작동 방법 | 자동 |
| 프로그래밍 | PC |
| 제어 | 산업용 개인용 컴퓨터 |
| 무게 | 300kg |
| 치수 (L*W*H) | 1000*1220*1650m |
| 전원 공급 장치 | 단방향 220±10% AC; 주파수 50Hz±2% |
이 다목적 체결 솔루션은 다음과 같은 정밀 제조 산업에서 널리 채택되고 있습니다.
수동 체결 병목 현상으로 인해 생산 속도가 느려지거나 제품 품질이 저하되지 않도록 하십시오. 독립형 데스크탑 장치 또는 완전 자동화된 인라인 워크스테이션이 필요하든 비즈니스에 완벽한 CCD 비주얼 나사 체결 솔루션을 갖추고 있습니다.
지금 문의하세요 무료 상담, 맞춤 견적 또는 제품 시연 비디오 요청을 위해. 당사의 지능형 자동화를 통해 제조 효율성을 한 단계 끌어올리십시오!
