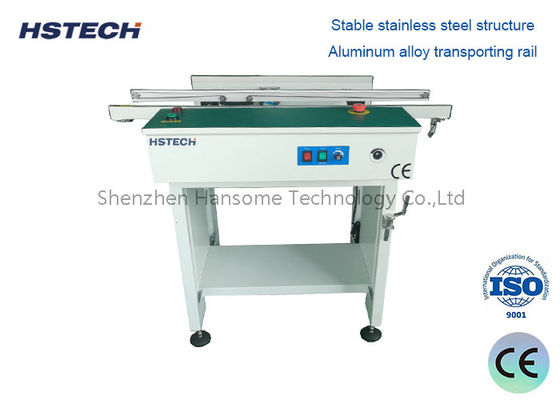

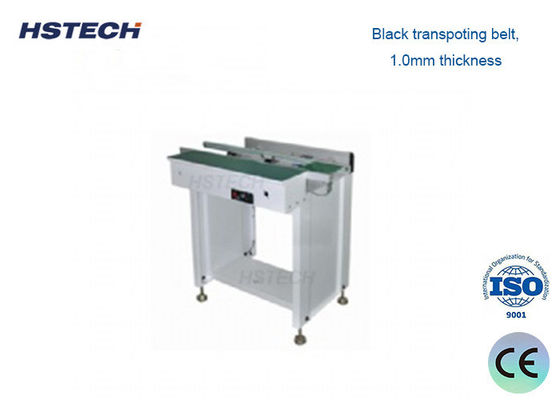

유연한 SMT 컨베이어 PCB 처리 장비 SMT 생산 라인 연결 역

유연한 SMT 컨베이어 PCB 핸들링 장비 (SMT 생산 라인 연결 스테이션용) 자동 PCB 전송 컨베이어 (전자 SMT 조립 공정용)

이 유연한 SMT 컨베이어는 SMT 생산 라인 연결 및 공정 스테이션 간 PCB 전송을 위해 설계된 고성능 PCB 핸들링 장비입니다. 부드럽고 안정적이며 정밀한 보드 운송을 지원하여 전자 조립 제조에 이상적인 링크 컨베이어입니다.

모듈식 인라인 설계로 제작된 이 SMT 컨베이어는 SMT 기계, 검사 스테이션, 버퍼 구역, 로더 언로더 시스템 및 기타 생산 라인 장비를 연결하는 데 도움이 됩니다. 표면 실장 기술 공정에서 베어 PCB 운송, 패널 핸들링 및 유연한 라인 통합에 적합합니다.

SMT PCB 핸들링 장비 연결 스테이션의 기능은 SMT 생산 라인 간을 연결하는 것입니다. 또한 PCB 버퍼링, 검사, 테스트 또는 전자 부품의 수동 삽입에도 사용할 수 있습니다.

도킹 스테이션은 일반적으로 프레임과 프레임에 설치된 두 개의 평행 회전 컨베이어 벨트로 구성됩니다. 회로 기판은 운송을 위해 두 개의 컨베이어 벨트 위에 놓입니다. 기존 컨베이어 벨트는 일반적으로 프레임의 위치에 고정되어 있어 컨베이어 벨트에서 운송되는 회로 기판의 폭이 제한되어 다양한 크기의 회로 기판을 운송하는 데 적합하지 않아 도킹 스테이션의 적용성이 낮습니다.

기능에 따라 연결 스테이션은 경량 프레임 연결 스테이션, 완전 자동 연결 스테이션, 방진 커버 연결 스테이션, 냉풍 커버 연결 스테이션 및 스크리닝 연결 스테이션으로 나눌 수 있습니다. 모든 유형은 SMT 생산 라인에서 기계 간 연결 및 버퍼링에 사용되며 패스 보드 역할을 합니다.

연속 전송:
SMT 컨베이어는 PCB 보드를 후속 실장 공정으로 지속적으로 전송할 수 있습니다.
컨베이어 벨트 설계는 생산 라인 속도 및 PCB 크기에 따라 최적화되어 안정적이고 효율적인 전송을 보장합니다.

정밀한 위치 지정:
컨베이어 벨트에는 정밀한 위치 지정 장치가 장착되어 PCB 보드를 정확하게 위치시켜 후속 공정의 정밀한 작동을 보장합니다.
광전 센서와 같은 감지 기술을 통해 자동 위치 지정 및 정렬 보정이 이루어집니다.

환경 제어:
컨베이어 벨트는 일반적으로 온도 및 습도와 같은 환경 매개변수를 제어하기 위해 클린룸에 설치됩니다.
PCB 보드가 최적의 환경에서 실장되도록 하여 제품 품질을 향상시킵니다.

다기능 업그레이드:
일부 SMT 컨베이어는 자동 로딩 및 언로딩, PCB 뒤집기와 같은 추가 기능을 통합할 수 있습니다.
자동화 정도에 대한 다양한 생산 라인의 요구 사항을 충족합니다.

지능형 모니터링:
컨베이어 벨트는 생산 관리 시스템과 데이터를 교환하고 원격 모니터링할 수 있습니다.
전송 상태 및 오류 정보와 같은 데이터를 실시간으로 수집하여 최적화된 관리를 용이하게 합니다.

높은 신뢰성:
안정적이고 내구성이 뛰어난 기계 구조 및 전자 제어 시스템 설계를 채택합니다.
자동 오류 감지 및 경보 기능을 갖추어 생산 라인의 지속적이고 안정적인 작동을 보장합니다.

• 프로그래머블 로직 컨트롤러
• 핸드 크랭크 폭 조절
• 검사 센서 및 버튼 기본 장착
• 스테인리스 스틸 나사 사용, 부드럽고 평행한 폭 조절
• 좌우 이동 또는 우좌 이동, 전면 레일 고정
• ESD 작업대
• 높이 조절 가능하고 안정적인 발 컵 위치

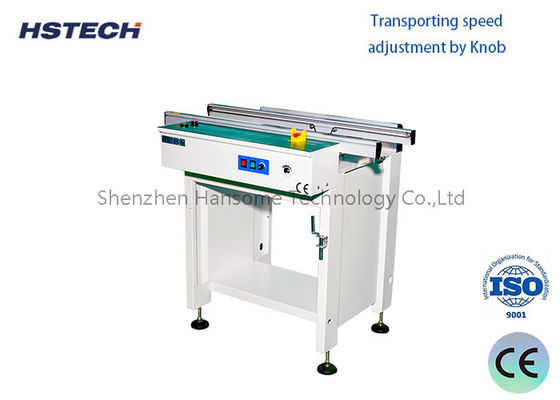

• 속도 제어
• SMEMA 호환

이 SMT 컨베이어는 안정적인 PCB 핸들링 및 생산 라인 상호 연결이 필요한 응용 분야에서 널리 사용됩니다.

• SMT 생산 라인 연결:공정 스테이션을 연결하여 연속적인 전자 조립 워크플로우를 생성합니다.
• 기계 간 PCB 전송:솔더 페이스트 프린터에서 마운터, AOI 시스템 및 리플로우 오븐으로 보드를 운송합니다.
• 버퍼 및 링크 스테이션:고속 장비 간의 임시 보드 핸들링 및 공정 연결을 제공합니다.
• 로더 언로더 통합:PCB 로더 언로더 장비와 함께 작동하여 자동 보드 로딩 및 언로딩을 수행합니다.
• 전자 조립 제조:가전 제품, 산업용 전자 제품 및 자동차 전자 제품 조립을 위한 유연한 생산을 지원합니다.
• 인라인 공정 확장:제조업체가 추가 검사, 마킹 또는 버퍼링 스테이션으로 생산 라인을 확장할 수 있도록 합니다.

당사는 생산 라인 연속성 및 안정성을 향상시키는 신뢰할 수 있는 PCB 핸들링 장비 제공에 중점을 둡니다. 당사의 SMT 컨베이어는 유연한 제조를 지원하고 수동 보드 핸들링을 줄이며 전자 공장에서 보다 원활한 공정 통합을 달성하도록 설계되었습니다.

SMT 주변 장비 분야에서 수년간의 경험을 바탕으로 안정적인 보드 운송, 쉬운 통합 및 장기적인 내구성의 중요성을 이해하고 있습니다. 당사의 유연한 SMT 컨베이어는 현대 전자 조립 생산의 실제 요구 사항을 충족하도록 제작되었습니다.

표준 인라인 링크 컨베이어 또는 맞춤형 PCB 핸들링 솔루션이 필요한 경우 생산 레이아웃 및 공정 요구 사항에 맞는 장비를 제공할 수 있습니다.

PCB 전송, 생산 라인 연결 또는 전자 조립 통합을 위한 유연한 SMT 컨베이어를 찾고 계시다면 언제든지 문의해 주십시오.

PCB 크기, 생산 라인 레이아웃, 속도 요구 사항 및 연결 스테이션을 제공해 주시면 당사 팀에서 가장 적합한 SMT 컨베이어 솔루션을 추천해 드립니다. 지금 바로 견적 및 기술 지원을 받으십시오.
