고속 SMT PCB 셔틀 컨베이어 PLC 제어 SMEMA PCB 운송에 대한 호환성

고속 자동 SMT PCB 셔틀 컨베이어 PLC 제어 SMEMA 호환 인쇄 회로 기판 원활한 이송 장비

제품 소개

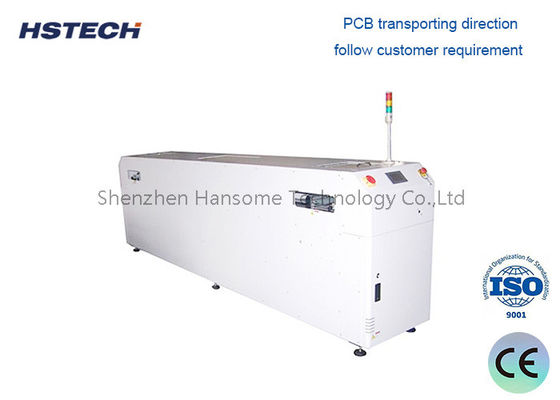

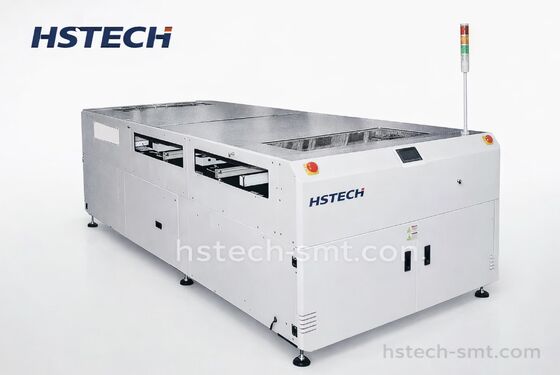

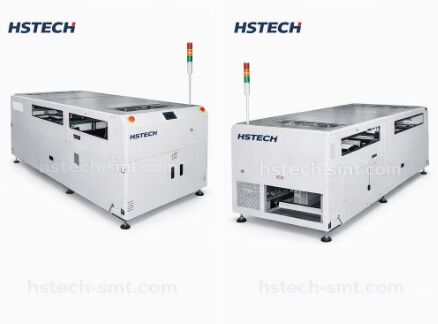

PCB 셔틀 컨베이어는 SMT 생산 라인을 위해 특별히 설계된 전문 자동 PCB 핸들링 장비로, 다양한 SMT 처리 스테이션 간에 인쇄 회로 기판을 안정적이고 효율적이며 원활하게 이송하는 데 전념합니다. 지능형 전자 제조 생산 라인의 핵심 보조 장치로서, 이 자동 PCB 셔틀 컨베이어는 주류 SMT 장비와 완벽하게 일치하여 조립 라인 생산 공정에서 PCB 도킹, 전송 및 전환 문제를 해결합니다. 표준 SMEMA 인터페이스와 지능형 PLC 제어 시스템을 갖춘 PCB 셔틀 컨베이어는 완전 자동 무인 PCB 공급, 이송 및 셔틀 전환을 실현하여 솔더 페이스트 프린터, 배치기, 리플로우 오븐, AOI 검출기 및 기타 SMT 장비를 효과적으로 연결합니다. 다양한 크기와 두께의 다양한 유형의 PCB와 호환되며 강력한 다용성을 갖추고 있어 현대 SMT 생산 라인의 자동화 수준과 생산 연속성을 향상시키는 필수 핵심 장비입니다.

주요 특징

• 모듈 안전 밀폐 설계 - 컴팩트한 구조를 유지하면서 안전한 작동 보장
• PLC 제어 - 향상된 작동 신뢰성을 위한 정밀 자동 제어 제공
• 스테퍼 모터 및 정밀 벨트 이동 - 일관된 PCB 처리를 위한 높은 정밀도와 부드러운 움직임 제공
• 부드러운 병렬 폭 조정 - 다양한 PCB 크기를 수용하기 위한 유연한 제어 제공
• 맞춤형 이송 방향 - 특정 고객 요구 사항에 따른 조정 가능한 방향
• 터치 스크린 제어판 - 쉬운 모니터링 및 조정을 위한 직관적인 사용자 인터페이스
• 삼색 타워 라이트 디스플레이 - 빨간색, 노란색, 녹색 조명을 사용한 시각적 상태 표시기
• SMEMA 호환성 - Surface Mount Equipment Manufacturers Association 표준과 완벽하게 호환

기술 사양

주요 기능

이 장치는 PCB 흐름을 다른 채널로 재지정하여 2라인에서 1라인 또는 1라인에서 2라인 구성 간의 원활한 전환을 가능하게 합니다. 이 시스템은 최적화된 PCB 처리 작업을 위해 동적 라우팅 유연성을 제공합니다.

기술 매개변수

• 이송 높이: 910±20mm
• 이송 거리: 표준 2000mm 또는 맞춤형
• 이송 시간: 생산 요구 사항에 따라 맞춤 설정 가능
• 이동 카트 수: 단일 또는 이중 카트 (선택 사항)
• 이송 방법: 스테퍼 모터 + 컨베이어 벨트
• 레일 고정: 안정성을 위한 1번 및 4번 레일 고정
• 이송 방향: 유연한 라인 구성을 위한 L-R 또는 R-L
• PCB 이송 모드: 2 in 1 out, 1 in 2 out, 또는 2 in 2 out 옵션
• 공기압: 4-6 bar
• PCB 두께: 최소 0.4mm
• 신호: SMEMA 호환

일반적인 응용 분야

• SMT 라인 밸런싱: 빠른 픽앤플레이스 기계와 느린 리플로우 오븐 또는 검사 스테이션 간의 사이클 시간 격차 해소.
• 양면 조립: 1차 및 2차 배치 공정 간 PCB 버퍼링 및 이송.
• 자동차 전자 제품 제조: ECU, 센서 및 전력 모듈 생산을 위한 대형 PCB의 안정적인 이송 보장.
• 소비재 전자 제품 조립: 제로 다운타임으로 스마트폰, 태블릿 및 웨어러블 장치 PCB의 대량 생산 처리.
• 계약 제조업체 (CEM): 조정 가능한 버퍼 용량 및 이송 속도로 다양한 고객 프로젝트에 신속하게 적응.

당사의 PCB 셔틀 컨베이어를 선택해야 하는 이유

버퍼링 기능이 없는 단순 벨트 이동에 의존하는 기본 이송 컨베이어와 달리, 당사의 셔틀 컨베이어는 고속 이송과 지능형 버퍼링을 결합하여 공정 불일치로 인한 라인 중단을 제거합니다. 진동 방지 기능이 있는 강화 강철 프레임은 최대 속도에서도 안정적인 작동을 보장하며, 모듈식 설계를 통해 마모 부품에 도구 없이 접근하여 유지 보수가 용이합니다. HMI 인터페이스는 보드 수, 이송 시간 및 버퍼 상태에 대한 실시간 데이터를 제공하여 작업자가 라인 성능을 최적화하고 다운타임을 유발하기 전에 잠재적인 문제를 식별할 수 있도록 합니다.

또한 민감한 제조 환경을 위해 맞춤형 버퍼 용량, 확장된 컨베이어 길이 및 클린룸 호환 버전을 제공합니다.
