| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-CVN4600 |
| 모크: | 1개 |
| 가격: | Negotation |
| 지불 조건: | 티/티 |
| 공급 능력: | 50 PC/월 |

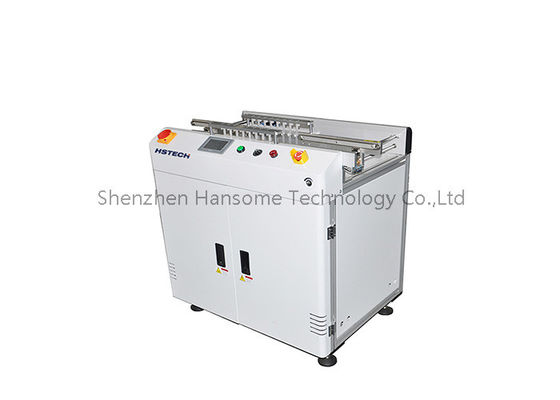

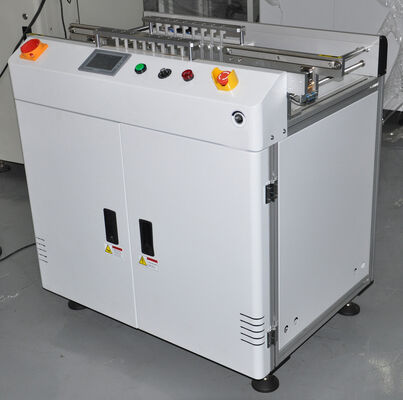

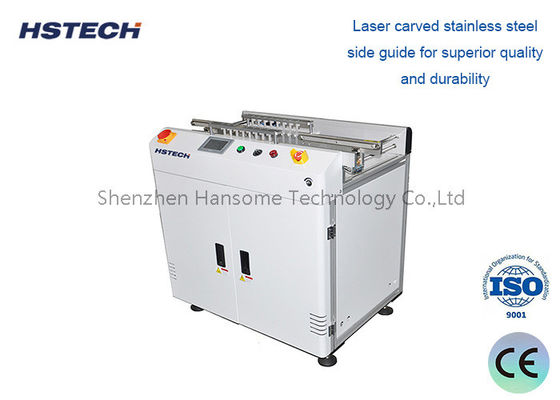

미쓰비시 PLC 제어 알루미늄 프레임 불량 PCB 배출 컨베이어 (SMT 생산 라인용 불량 회로 기판 언로딩 및 분류)
제품 소개
불량 PCB 배출 컨베이어는 SMT 생산 라인, PCB 조립 라인 및 전자 제조 생산 공정을 위해 특별히 설계된 전문 자동 이송 및 분류 장비입니다. 불량 회로 기판의 자동 제거 및 이송이라는 핵심 기능에 초점을 맞춘 이 불량 PCB 배출 컨베이어는 상위 AOI 검사기, SPI 검출기 및 PCB 테스트 장비와 완벽하게 연결됩니다. 검사 시스템이 불량 PCB를 식별하면 불량 PCB 배출 컨베이어가 자동으로 불량 회로 기판을 수신, 분리 및 지정된 수집 영역으로 이송하여 실시간으로 양품과 불량품을 효과적으로 분리합니다. 표준 알루미늄 프레임 구조와 성숙한 PLC 지능형 제어 시스템을 채택한 불량 PCB 배출 컨베이어는 안정적인 작동, 높은 분류 정확도 및 완전 자동화를 특징으로 하며, 기존 생산 방식의 수동 픽킹 오류, 낮은 효율성 및 PCB의 2차 손상 문제를 해결하고 전자 생산 라인의 지능형 및 무인 불량품 배출 작업을 실현합니다.
특징
사양
| 기능 | 이 장치는 SMT 생산 라인에서 OK 및 NG 보드 선택 기능을 제공합니다. PCB의 시각적 검사가 필요한 경우 사용할 수 있습니다. PCB는 계속 실행되므로 정상적인 PCB 흐름을 방해하지 않습니다. |
| 운송 높이 | 910±20mm |
| 운송 방향 | 좌에서 우, 또는 우에서 좌 (선택 사항) |
| 운송 속도 | 0.5~20 m/min 또는 지정 |
| 전원 공급 장치 | AC100-230V, 50/60Hz, 단상 |
| PLC 브랜드 | 미쓰비시 |
| 센서 브랜드 | Sick |
| 드라이버 브랜드 | Meanwell |
| 소비 전력 | 최대 100VA |
| 공기압 | 4-6bar |
| 공기 소비량 | 최대 10L/min |
| 통신 | SMEMA |
| 모델 | HS-CVN350 | HS-CVN460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 치수 | 1000*690*930mm | 1000*800*930mm |
| 무게 | 70kg | 90kg |
운송 레일
전기 제어
리프팅 구조
일반적인 응용 분야
당사의 불량 PCB 배출 컨베이어를 선택해야 하는 이유
제한된 정밀도를 가진 간단한 공압 푸셔에 의존하는 기본 배출 시스템과 달리, 당사의 컨베이어는 상위 검사 장비와 동기화되는 지능형 제어 시스템을 특징으로 하여 100% 정확한 NG 식별을 보장합니다. 모듈식 설계로 유지 보수가 용이하며, 마모 부품에 대한 도구 없는 접근 및 장기적인 신뢰성을 위한 자체 윤활 베어링을 제공합니다. 또한 HMI 인터페이스는 품질 추적 및 공정 최적화를 위한 실시간 생산 데이터 (예: 총 처리 보드 수, NG 수, 배출율)를 제공합니다.
또한 맞춤형 배출 메커니즘 (플립형, 푸시형 또는 로봇 팔), 연장된 컨베이어 길이 및 민감한 제조 환경을 위한 클린룸 호환 버전을 제공합니다.
SMT 라인에서 불량 보드를 제거할 준비가 되셨습니까?
불량 PCB를 처리하는 데 시간과 자원을 낭비하지 마십시오. 당사의 불량 PCB 배출 컨베이어는 승인된 보드만 앞으로 나아가도록 보장하여 비용을 절감하고 브랜드 평판을 보호합니다. 맞춤형 통합 계획, 라이브 데모 또는 경쟁력 있는 견적을 위해 지금 바로 문의하십시오. 더 스마트하고 효율적인 생산 라인을 구축하도록 도와드리겠습니다.
