| 브랜드 이름: | HSTECH |
| 모크: | 1 PC |
| 가격: | negotiable |
| 지불 조건: | 티/티 |
| 공급 능력: | 50 PC/월 |

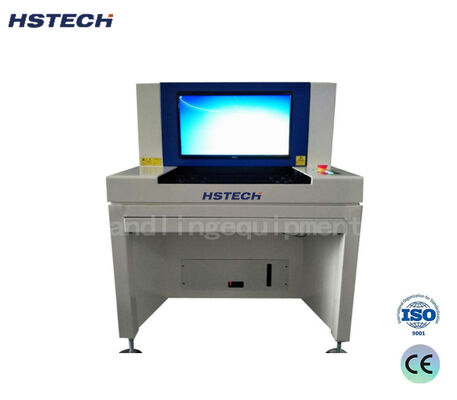

고급 오프라인 PCBA 시각 검사 장비 SMT 및 DIP 전자 조립 생산 라인을 위해 설계되어 자동 광 기술로 전통적인 수동 검사를 대체합니다.
이 AOI 기계는 현대적인 광학 영상 촬영 및 전문 이미지 분석 알고리즘을 사용하여 고화질 PCB 이미지를 캡처하고 부품 및 용접 결합 결함을 자동으로 식별합니다.수동 검사 방법과 비교하여 품질 관리 효율성을 크게 향상시킵니다..
주요 성능 장점:결함 탐지율 99% 이상 (수동 검사에서 70%에 비해), 생산 라인당 2-4 명의 검사자에 대한 노동 요구 사항을 줄이고 인적 오류 요인을 제거합니다.내장된 SPC 통계 기능은 프로세스 최적화를 위해 포괄적인 결함 데이터를 제공합니다..

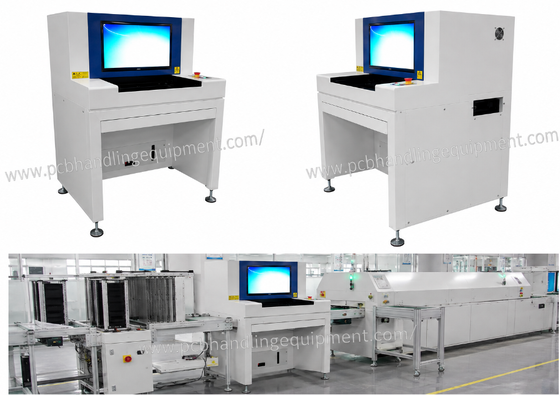

SMT 페이스트 프린팅, 리플로우 용접 및 DIP 웨이브 용접 프로세스 후 검사 지원합니다.안정적인 성능과 간편한 유지보수를 갖춘 중소량 전자제품 제조.
고속 산업 CCD 카메라는 실시간 PCBA 이미지를 캡처합니다. 다차원 알고리즘은 표준 참조 샘플에 대한 이러한 이미지를 분석하고 비교합니다.시스템은 자동으로 결함을 감지합니다., 위치를 표시하고 스냅샷을 저장하고 포괄적인 검사 보고서를 생성합니다.
| 카테고리 | 항목 | 사양 |
|---|---|---|
| 지원되는 프로세스 | 검사 단계 | SMT 페이스트 인쇄 후, 재흐름 용접 후, DIP 파동 용접 후 |
| PCB 사양 | 25×25mm-330×380mm (특별 크기가 제공됩니다) | |
| PCB 세부 정보 | PCB 두께 | 00.3-5.0mm |
| 부품 높이 | 상단면 ≤35mm; 하단면 ≤50mm (대화 가능) | |
| 광학 시스템 | 영상 단위 | 풀 컬러 고속 디지털 CCD 카메라 |
| 조명 | 3채널 백색 LED/RGB 광원 | |
| 결의 | 10μm /15μm /18μm /20μm /25μm 선택 | |
| 기계 시스템 | X/Y 드라이브 | 세르보 모터 + 정밀 리드 스크루 |
| 위치 정확성 | <8μm | |
| 일반 | 전원 공급 | AC220V ±10%, 50/60Hz, 0.6 kW |
| 전체 차원 | 980 × 945 × 1260mm |
소비자 전자제품, 산업용 제어판, 전원 모듈, 통신 장비, 자동차 전자제품, 의료기기그리고 SMT 및 DIP 용접 품질 관리 요구 사항이 있는 다른 제조업체특히 자주 제품 변경 및 혼합된 소량 주문과 함께 생산 라인 에 적합 합니다.
