자동 5축 듀얼 테이블 로봇 납땜기 프로그래밍 가능 티치 펜던트 PCB 조립용

Name: 자동 5축 듀얼 테이블 로봇 납땜기 프로그래밍 가능 티치 펜던트 PCB 조립용
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S5331R
Price: 3,450.00 USD
Availability: InStock

브랜드 이름:	HSTECH
모델 번호:	HS-S5331R
모크:	1 PC
가격:	negotiable
지불 조건:	티/티
공급 능력:	50 PC/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

탁상 용접 로봇

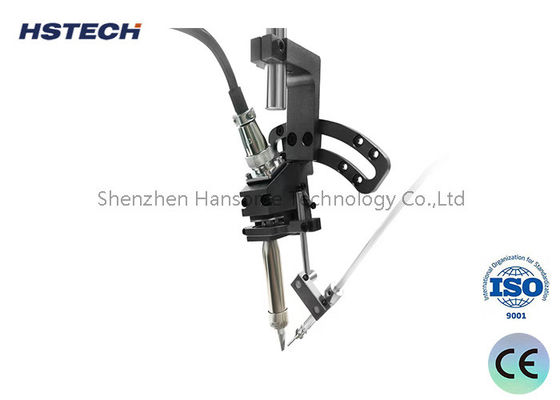

납땜 헤드:

단일 팁

회전:

360도

체계:

수동 프로그래밍, 빠른 전환

기계 중량:

90kg

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

50 PC/월

강조하다:

5축 로봇 납땜기

프로그래밍 가능한 PCB 조립 로봇

듀얼 테이블 자동 납땜 로봇

제품 설명

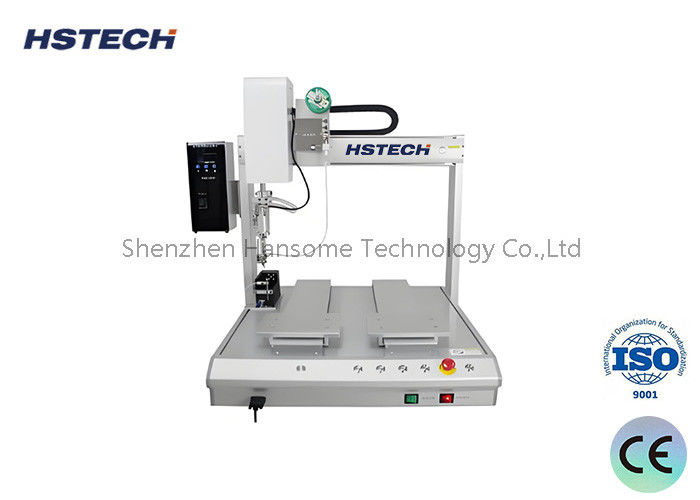

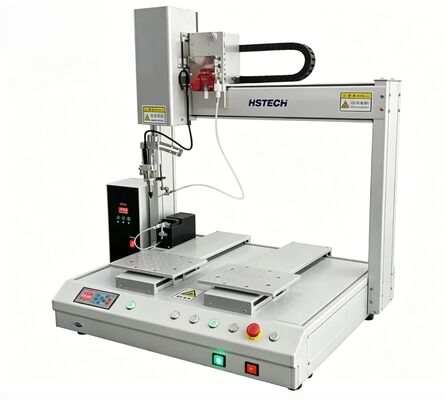

자동 5축 듀얼 테이블 로봇 납땜기

HS-S5331R 5축 듀얼 테이블 로봇 납땜기는 정밀 전자 조립을 위해 설계된 지능형 자동 납땜 솔루션입니다. 듀얼 작업 스테이션과 5축 모션 시스템을 갖춘 이 로봇 납땜 플랫폼은 PCBA, 커넥터, 와이어 터미널 및 소형 전자 부품에 대해 안정적이고 일관된 고품질 납땜을 제공합니다.

핵심 기능

5축 모션 납땜 시스템: 360° 회전하는 R축을 포함한 다차원 움직임은 복잡한 각도에서 유연한 납땜을 가능하게 하고 불규칙한 납땜 위치를 효율적으로 처리합니다.
스테퍼 모터 구동 제어: 스테퍼 모터 + 타이밍 벨트 전송 시스템은 안정적인 작동, 낮은 진동 및 뛰어난 위치 결정 일관성을 제공하여 장시간 연속 생산에 적합합니다.
정밀 온도 및 끊김 방지 제어: 실시간 온도 모니터링과 정확한 끊김 방지 제어는 과납, 냉납, 브릿징 및 납 구슬을 방지합니다.
고급 선형 가이드 레일: 프리미엄 선형 가이드 구조는 매우 부드럽고 평평한 움직임을 보장하고, 모션 편차를 최소화하며, 기계 수명을 연장합니다.
다중 납땜 모드: 스팟 납땜(점 납땜) 및 드래그 납땜을 지원하며 다양한 작업물 납땜 요구 사항에 맞게 사용자 정의할 수 있습니다.
고강도 알루미늄 합금 기계 팔: 맞춤형 합금 캔틸레버 구조는 녹슬지 않고 변형되지 않아 장시간 연속 작동 중에도 구조적 안정성을 유지합니다.

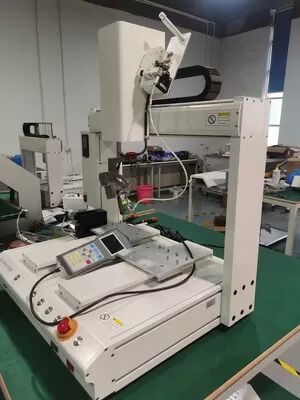

티치 펜던트 프로그래밍: 사용자 친화적인 휴대용 티치 박스로 최대 99개 그룹의 독립적인 납땜 프로그램을 저장하여 경로 프로그래밍을 쉽게 할 수 있습니다.
내장형 연기 정화 필터 시스템: 납땜 중 발생하는 유해 연기를 효과적으로 필터링하고, 납땜 인두 팁의 부식을 방지하며, 작업장 환경을 개선합니다.

기술 사양

모델	HS-S5331R
X/Y1/Y2/Z 작업 범위	500×300×300×100 mm
R축 회전	360°
XYZ 최대 이동 속도	300 mm/s
구동 시스템	스테핑 모터 + 타이밍 벨트
반복 위치 결정 정확도	±0.02 mm
작동 모드	완전 자동
프로그래밍 방법	티치 펜던트를 통한 수동 프로그래밍
제어 시스템	정온 제어 시스템
제어 장치	제어 보드
기계 중량	90 kg
전체 치수 (L×W×H)	716×585×800 mm
전원 공급 장치	220V, 50–60Hz
온도 제어 범위	0–550°C
납땜 팁 청소 방법	공기 공압 청소
외부 통신 인터페이스	USB + RS232
납땜 방법	점 납땜 / 드래그 납땜
작업 환경 온도 및 습도	5–40°C, 20%–90% RH (비응축)

적용 시나리오

PCB 회로 기판, FPC 유연 기판, 전자 커넥터, 와이어 하네스 터미널, 센서, 소형 모듈, 오디오 부품, 소비자 전자 제품, 의료 전자 제품 및 자동차 전자 조립품의 자동 납땜 처리에 적합합니다.

제품 장점

듀얼 테이블 교대 작업 설계: 두 개의 작업 스테이션이 번갈아 작동하여 로딩/언로딩 대기 시간을 절약하고 생산 효율성을 높입니다.
초고 납땜 일관성: 수동 납땜을 대체하고 인적 오류로 인한 불안정한 품질을 제거하며 불량률을 줄입니다.
간단한 작동 및 낮은 학습 비용: 직관적인 티치 펜던트 프로그래밍을 통해 전문 프로그래밍 지식 없이도 작업자가 신속하게 프로그램 편집을 완료할 수 있습니다.
친환경 설계: 통합 연기 정화 시스템은 납땜 연기를 제거하고 공장 환경 기준을 충족합니다.
긴 수명 및 낮은 유지 보수 비용: 녹슬지 않는 합금 프레임과 신뢰할 수 있는 전송 부품은 장시간 비정지 산업 생산을 지원합니다.
