고효율 90° 180° PCB 회전 컨베이어 방향 변경 3 색 타워 라이트

Name: 고효율 90° 180° PCB 회전 컨베이어 방향 변경 3 색 타워 라이트
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

브랜드 이름:	HSTECH
모델 번호:	HS-SZ350
모크:	1 PC
가격:	negotiable
지불 조건:	티/티
공급 능력:	50 PC/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

PCB 전환 컨베이어

전원공급장치:

AC100-230V

턴 급:

90 급, 180 급, 270 급

신호:

SMEMA

대조군:

터치스크린

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

50 PC/월

강조하다:

90° 180° PCB 회전 컨베이어

타워 라이트와 PCB 방향 변경 컨베이어

고효율 PCB 처리장비

제품 설명

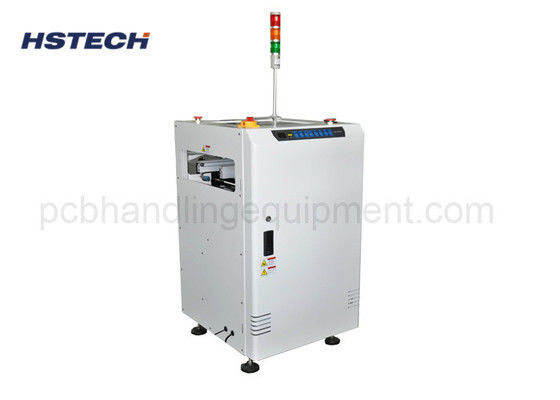

SMT 90°/180° PCB 회전 컨베이어 3색 타워 라이트

SMT 흐름 방향 변경 PCB 회전 컨베이어는 90 °, 180 ° 및 270 ° PCB 방향 전환을 지원하는 SMT 조립 생산 라인을 위해 설계된 전문 자동 전송 장치입니다.기계 상태 표시를 위한 표준 3색 타워 라이트를 장착, 이 회전 컨베이어는 전면과 후면 SMT 장비를 원활하게 연결하여 완전히 자동화된 생산 라인에서 유연한 PCB 회로 보드 흐름 전환을 가능하게합니다.

주요 제품 특징

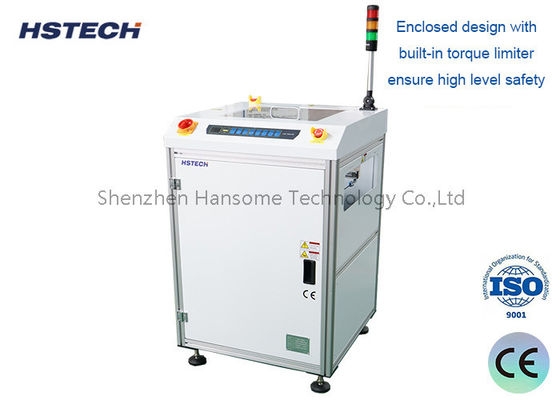

완전 폐쇄된 안전 구조:내장 토크 제한 장치로 밀폐 된 장 설계 회전 중에 기계적 과부하 및 PCB 분쇄를 방지합니다
빠르게 열 수 있는 안전 덮개:간편한 유지보수 및 단속 시간을 위해 내부 구성 요소에 대한 완전한 액세스

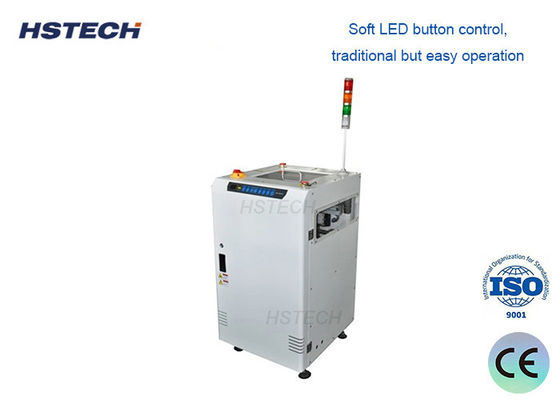

사용자 친화적인 물리 제어 버튼:시작, 중지, 리셋 및 비상 작업에 대한 직관적인 측면 패널 제어 장치
고 정밀 회전 메커니즘:정밀 베어링과 세르보 드라이브 조립은 안정적이고 진동 없는 회전을 보장합니다.
전송 간격 최소화:최적화 된 롤러 도킹은 PCB 가장자리의 막힘과 보드 기울기를 제거합니다.
사용자 정의 가능한 트래픽 흐름 논리:프로그래밍 가능한 신호 지연, 전송 순서 및 회전 각도 트리거 모드
평행 리드 스크루 너비 조정:이중 리드 나사 시스템 완벽한 수평 평행성을 유지
SMEMA 통신 호환성:모든 주류 SMT 장비와 원활한 통합을 위한 표준 인터페이스

기술 사양

매개 변수	세부 사항
핵심 기능	PCB 흐름을 다시 방향; 90°, 180°, 270° 회전 각을 지원
표준 운송 높이	910±20mm (글로벌 SMT 장비 표준과 일치)
지시 를 전달 함	왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 양방향 지원
표준 사이클 시간	전체 회전 주기에 약 5초
전원 공급	AC 100-230V, 단일 단계, 50/60Hz 범전압
작업 공기 압력	4-6bar 압축 공기 공급
최대 공기 소비량	완전부하 상태에서 10L/min 연속 작동
최소 PCB 두께	0.4mm (우트라 얇은 유연하고 딱딱한 회로판을 지원합니다)
통신 신호	SMEMA 산업 표준 신호 인터페이스

표준 모델 옵션

모델 HS-SZ350

PCB 처리 크기:50×50 - 450×350mm
기계 차원:700×750×1200mm
순중량:150kg
응용 프로그램:휴대전화 보드, 센서 모듈, 착용 가능한 전자제품, 작은 제어 회로 패널

모델 HS-SZ460

PCB 처리 크기:50×50 - 550×460mm
기계 차원:840×890×1200mm
순중량:180kg
응용 프로그램:자동차 제어판, 전원 공급 메인 보드, 산업용 주요 제어판, 대형 LED 드라이버 패널. 무거운 다층 회로 보드에 대한 더 높은 부하 용량.

적용 시나리오

• 완전 자동 SMT 패치 생산 라인
• PCB 후 재흐름 방향 전환 및 라인 레이아웃 회전
• AOI, SPI, X-Ray 검사 스테이션 라인 연결
• 자동차 전자제품, 소비자 전자제품, 의료기기 회로 조립
• 지능형 가전 제어판 제조 작업실
• 무인 암흑 공장 자동 PCB 물류 전송

제품 이점 과 고객 이점

PCB 폐기물 비율을 줄이십시오:정밀 회전 및 좁은 전송 간격은 보드 손상 및 부품 손실을 방지
노동 의존성 감소:SMEMA 연결은 수동 조작 없이 완전히 자동 작동을 가능하게 합니다.
유연한 라인 레이아웃:다각 회전 능력은 공장 공간 활용을 최적화
낮은 유지보수 비용:빠르게 열 수 있는 덮개 설계 는 일상 유지 보수 를 단순화 하고 정지 시간 을 줄여 준다
글로벌 호환성:광전압 전원 공급 및 표준 SMEMA 신호 지원 국제 시장
높은 안전 표준:토크 제한기 및 폐쇄 된 하우징 안전 사고를 방지
