버튼 제어 다중 매거진 PCB 매거진 SMEMA와 호환

브랜드 이름:	HSTECH
모델 번호:	HS-LD250
모크:	1 PC
가격:	negotiable
지불 조건:	티/티
공급 능력:	50 PC/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

다중 매거진 PCB 로더

다른 이름:

SMT 보드 로딩 머신

전원공급장치:

AC110V/220V,50/60HZ

공기의 압력:

4-6 바

작업:

앞 작동

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

50 PC/월

강조하다:

버튼 제어 PCB 매거진 로더

SMEMA 호환 PCB 로더

부착된 매거진 PCB 로더

제품 설명

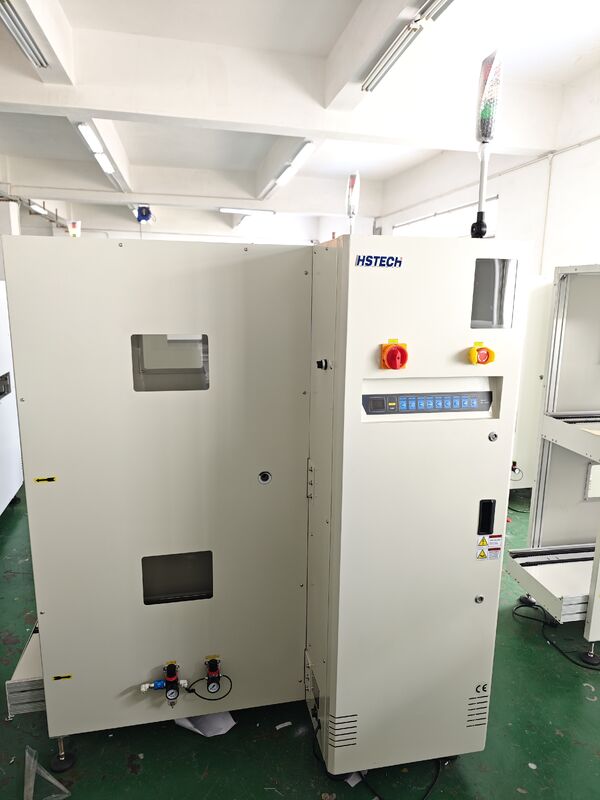

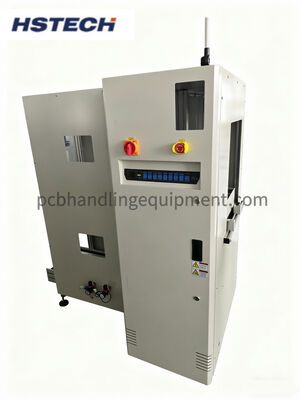

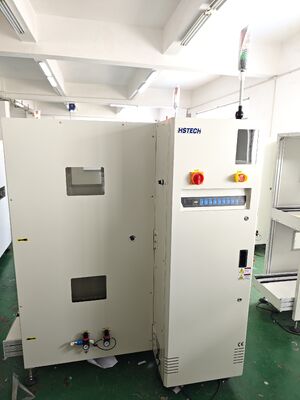

동봉된 버튼 제어 SMEMA PCB 로더 기계

이 밀폐형 PCB 로더 기계는 SMT 조립 생산 라인을 위해 특별히 설계된 프런트 엔드 자동 공급 장비입니다. 물리적 버튼 중앙 집중식 제어 기능을 갖춘 완전 밀폐형 안전 하우징이 특징이며 솔더 페이스트 프린터, 부품 마운터, 디스펜싱 기계, 리플로우 오븐 및 기타 SMT 장비와의 원활한 통합을 위해 표준 SMEMA 통신 신호 도킹을 지원합니다.

응용 시나리오

SMT 스텐실 프린터를 위한 프런트 엔드 피딩 매칭
고속 칩 마운터용 자동 보드 공급
인라인 디스펜싱 기계 및 선택적 웨이브 솔더링 장비를 지원하는 연속 공급 장치
자동차 전자 제어 보드, FPC 유연성 회로, 미니 반도체 보드 생산을 위한 일괄 PCB 공급
완전히 밀폐된 안전 보호 설계로 먼지가 없는 작업장 자동 공급

핵심 제품 특징

모듈식 통합 설계:분해, 유지보수, 기능 확장 및 모델 변환이 용이하도록 표준화된 모듈형 레이아웃
강화된 견고한 기계 프레임:두꺼워진 강철 일체형 프레임 구조와 방진 처리로 안정적인 24시간 연속 작동 가능
비용 효율적인 설계:최적화된 구조 레이아웃으로 완벽한 공급 기능을 유지하면서 제조 비용을 낮춥니다.

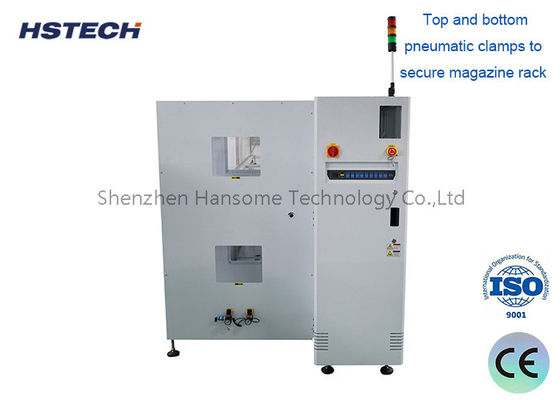

이중 공압 클램프:상단 및 하단 공압 클램핑 메커니즘으로 작동 중에 매거진 랙을 단단히 잠급니다.
제로 PCB 파손 보증:완충 리프팅 구조와 정밀한 높이 제한 센서를 갖춘 부드러운 마찰 컨베이어 벨트로 PCB 손상 방지
표준 SMEMA 신호 호환 가능:모든 주류 SMT 장비와의 자동 신호 상호 연결을 위한 표준 SMEMA 통신 인터페이스 내장

기술 사양

목	매개변수
제품명	PCB 로더 기계
운송 높이	910±30mm
PCB 로딩 시간	약 6초
매거진 교체 시간	약 30초
운송 방향	L~R 또는 R~L
작업	전면 작동
고정측 트랙	앞면(또는 지정)
전원공급장치	220V, 50/60Hz, ±10%
공기압	4-6bar
PCB 두께	최소 0.4mm
잡지 수량	윗면: 1개, 아랫면: 2개
피치 선택	1-4(10mm 피치)
컨베이어 속도	0.5-20M/min 또는 맞춤형
신호	SMEMA

모델 사양

모델	HS-LD250	HS-LD330	HS-LD390	HS-LD460
효율적인 PCB 길이	50×50~350×250mm	50×50~455×330mm	50×50~530×390mm	50×530×460mm
기계 크기	1400×800×1200mm	1650×880×1200mm	1800×940×1200mm	1800×1010×1200mm
잡지 크기	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
무게	140kg	180kg	220kg	260kg

적용산업

SMT 전자조립공장 자동차 전자제품 제조 신에너지 제어반 제작 FPC 유연한 회로 처리 반도체 패키징 작업장 의료전자기기 생산 지능형 웨어러블 디바이스 공장
