데스크톱 4축 회전 자동 용접 로봇 360° 회전 용접 머리로

Name: 데스크톱 4축 회전 자동 용접 로봇 360° 회전 용접 머리로
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

브랜드 이름:	HSTECH
모델 번호:	HS-S331R
모크:	1개
가격:	negotiable
지불 조건:	티/티
공급 능력:	100 PC / 달

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

데스크톱 자동 용접 로봇

전압:

110V / 220V 교류

가열 전력:

150W

플랫폼:

더블

보증:

1년

X/Y/Z 이동 범위:

300×300×100mm

포장 세부 사항:

멍청한

공급 능력:

100 PC / 달

강조하다:

4축 자동 용접 로봇

360° 회전 용접머리

데스크탑 자동 납땜기

제품 설명

데스크톱 4축 회전 자동 용접 로봇 360° 회전 용접 머리로

HSTECH HS-S331R 4 축 회전 용접 로봇

충전기 플러그 DC 터미널 LED 스트립 용접용 프로그래밍 가능한 자동 용접 기계

제품 개요

모델 HS-S331R는 HSTECH에서 개발한 X/Y/Z 선형 축과 360° 회전 R 축으로 구성된 4축 자동 용접 로봇이다.반류 및 물결 용접 장비에서 불가능한 맹형 용접 작업을 수행하도록 설계되었습니다.이 단위는 SMT 처리 후 혼합형 PCB, 열에 민감한 부품 및 섬세한 전자 부품을 조립하는 데 탁월합니다.

PCB 와이어 용접, 충전기 플러그 용접, 커넥터 터미널, DC 터미널 및 소비자 전자 산업 전반에 걸쳐 LED 스트립 결합에 널리 채택됩니다.수동 용접을 대체하면 용접 품질이 효율적으로 안정됩니다., 생산성을 높이고 인력 비용을 절감합니다. 컴팩트한 데스크톱 레이아웃은 독립적인 운영 또는 자동 생산 라인과의 인라인 통합을 가능하게합니다.

기술 사양

X/Y/Z 이동 범위	300300100mm
R 축 회전	360° 완전 회전
최대 XYZ 이동 속도	300mm/s
드라이브 모드	스텝 모터 + 타이밍 벨트 변속기
위치 반복성	±0.02mm
동작 모드	완전 자동 작동
프로그래밍 방법	앵커에 대한 수동 프로그래밍
제어 시스템	전용 일정한 온도 제어판
프로그램 저장	최대 1000개의 처리 프로그램 세트를 저장합니다. 단일 파일당 최대 5,000점
저장 용량	teach box에 256M, 오프라인 카드에 32M, 파일당 최대 100,000 처리 포인트
전체 무게	85kg
크기 (LWH)	516585800mm
전원 공급	AC220V,50/60Hz,350W
온도 조절 범위	0~550°C
팁 청소	공기 부풀이 자동 청소
외부 항구	USB 및 RS232
용접형	스팟 솔더링 / 드래그 솔더링
작업 환경	5~40°C, 20%~90%RH 응축되지 않는 상태

주요 제품 장점

4축 연결 및 전방향 용접:360° 회전 가능한 R축 용접 머리로 장착된 기계는 일반적인 용접 장치에 접근 할 수없는 숨겨진 맹 구멍과 측면 핀에 도달합니다.불규칙 PCB 및 열에 취약한 구성 요소에 이상적입니다..
고 정밀성 및 안정성 구조:알루미늄 합금 프레임 변형과 강소를 방지합니다. 정밀 스텝 모터 드라이브는 ± 0.02mm 반복 정확성을 보장합니다.대량 생산에서 일관된 용접 관절을 공급하고 수동 용접에서 불규칙한 품질을 제거합니다..
효율적인 프로그램 및 유연한 생산:포인트에서 포인트 및 블록 복사 기능을 지원하여 프로그래밍 시간을 크게 단축합니다. 저장 카드를 통해 오프라인 프로그래밍은 기계 대기 시간을 절약합니다.다중 사양 소량 주문에 대한 빠른 모델 변경을 실현.
자동 용접 끝 유지:내장 된 공기 자동 청소 메커니즘은 연접 철자 끝에서 산소를 정기적으로 제거하여 끝 마모를 줄이고 지속적으로 안정적인 연접 효과를 유지합니다.
일정한 온도 용접 제어:0~550°C의 정확한 온도 조절은 납과 납 없는 용접선 모두에 적합하며 민감한 전자 부품의 과열 손상을 방지합니다.
편리한 데이터 전송:이중 USB 및 RS232 인터페이스는 지능적인 작업장 관리를 위해 공장 MES 생산 관리 시스템과의 프로그램 수입 / 수출 및 데이터 연결을 지원합니다.

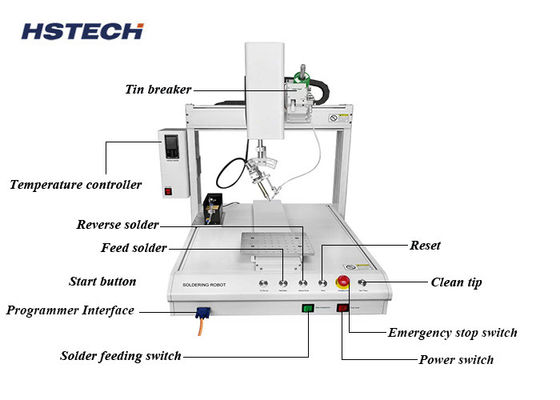

주요 성분

용접철 머리:실시간 온도 피드백 설계, 연속 용접 중에 안정적인 열 출력을 위한 설계
디지털 온도 조절기:추운 용접이나 부품 화상을 피하기 위해 정확한 실시간 온도 조절
손잡이 교수 사슬:복잡한 코딩 없이 빠른 프로그램 설정을 위한 직관적인 조작
자동 용접 전선 공급 장치:일정한 관절에 대한 정밀하게 용접량을 제어하기 위해 일정한 양적 용접 공급.

응용 분야

소비자 전자제품: 충전 플러그, USB 커넥터, DC 전원 단말기
조명 산업: LED 스트립 조명 접착 & PCB 용접
정밀 조립: 혼합 SMT + THA 회로 보드와 부서지기 쉬운 작은 부품
배선 처리: 각종 전자 모듈용 케이블-보드 틴 용접
