스테인리스 스틸 가이드 레일 PCB 거부 컨베이어 SMT 생산 라인

Name: 스테인리스 스틸 가이드 레일 PCB 거부 컨베이어 SMT 생산 라인
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

브랜드 이름:	HSTECH
모델 번호:	HS-CVN350
모크:	1개
가격:	negotiable
지불 조건:	티/티
공급 능력:	100 PC / 달

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

PCB 불합격품 컨베이어

PLC:

미쓰비시

감지기:

아픈

상태:

새로운

재료:

스테인레스 스틸/알루미늄 구조

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

100 PC / 달

강조하다:

스테인리스 스틸 PCB 거부 컨베이어

변경 가능한 속도 SMT 컨베이어

보증을 가진 PCB 처리 장비

제품 설명

스테인레스 스틸 가이드 레일 PCB 리젝트 컨베이어

SMT 생산 라인의 속도 조절 가능

제품개요

당사의 HS-CVN 시리즈 PCB 리젝트 컨베이어는 Mitsubishi PLC 제어 및 Sick 브랜드 광전 센서 구성과 통합된 맞춤형 SMT 인라인 분리 컨베이어입니다. 최대 100VA 전력 소비 정격으로 전체 SMT 조립 생산 라인에서 적격(OK) 및 결함(NG) PCB 보드를 자동으로 분류하도록 설계되었습니다.

이 인라인 리젝트 컨베이어는 PCB AOI 검사, SPI 테스트 또는 리플로우 후 육안 검사 스테이션 직후에 특별히 배치됩니다. 전체 업스트림 및 다운스트림 SMT 생산 작업 흐름을 중단하지 않고도 결함이 있는 PCB를 자동으로 전환할 수 있습니다. 결함이 있는 보드는 재작업이나 폐기를 위해 전환되는 반면, 양호한 PCB는 부품 조립, 본딩 또는 최종 테스트와 같은 후속 프로세스로 중단 없이 계속 운송됩니다.

우리는 다양한 PCB 치수 요구 사항을 충족하기 위해 HS-CVN350 및 HS-CVN460의 두 가지 표준 모델을 제공합니다. 고객의 고유한 생산 요구에 따라 맞춤형 길이 및 치수 수정이 가능합니다.

기술 사양

사양 항목	HS-CVN350	HS-CVN460
모델번호	HS-CVN350	HS-CVN460
효과적인 PCB 치수	50×50mm ~ 450×350mm	50×50mm ~ 550×460mm
전체 기계 치수	1000×690×930mm	1000×800×930mm
순중량	70KG	90KG
운송 작업 높이	910±20mm	910±20mm
PCB 운송 방향	왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로	왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로
조절 가능한 이송 속도	0.5~20m/분	0.5~20m/분
입력 전원 공급 장치	AC100V~230V, 단상, 50/60Hz	AC100V~230V, 단상, 50/60Hz
최대 정격 전력 소비	100VA	100VA
필요한 작동 공기압	4~6 바	4~6 바
최대 공기 소비량	10L/분	10L/분
통신 인터페이스	SMEMA	SMEMA

핵심 기능 및 장점

세 가지 작업 모드:유연한 생산 일정을 위한 리젝트 모드, 검사 모드 및 바이패스 모드
모듈형 통합 구조:설치, 유지 관리 및 구성 요소 교체 단순화
높은 안정성 프레임:견고한 용접 구조로 연속 작동 중에 흔들림과 휘어짐을 방지합니다.

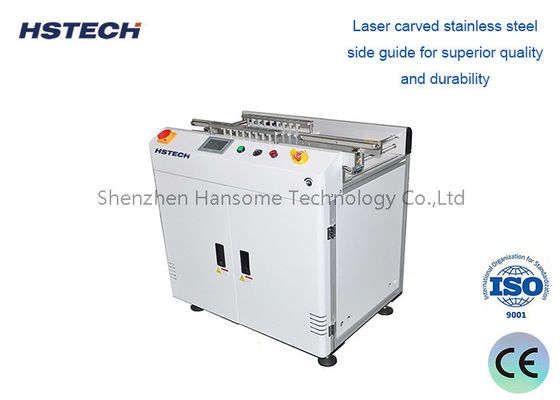

레이저로 새겨진 스테인레스 스틸 가이드 레일:내마모성, 녹 방지 및 긴 수명
인체공학적 팔걸이:수동 검사 중 작업자의 피로도 감소
정밀 리드 스크류 폭 조정:다양한 PCB 폭에 대한 원활한 동기식 가이드 레일 조정
맞춤형 크기:생산 라인 레이아웃에 맞게 맞춤형 길이와 크기로 제공
무단 변속 제어:0.5~20m/min 범위에서 지속적으로 조정 가능
범용 SMEMA 호환성:모든 주류 SMT 장비 브랜드와 원활하게 통합됩니다.
프리미엄 전기 부품:Mitsubishi PLC 및 Sick 센서는 정확한 PCB 감지 및 거부를 보장합니다.

작동 원리

상위 검사 장비가 SMEMA 통신을 통해 NG 불량 신호를 보내면 내장된 Sick 센서가 PCB 위치를 감지합니다. Mitsubishi PLC는 신호를 처리하고 공압 거부 메커니즘을 활성화합니다. 결함이 있는 PCB는 자동으로 불량품 보관 영역으로 푸시되고, 자격을 갖춘 PCB는 중단 없이 후속 SMT 공정으로 계속됩니다.

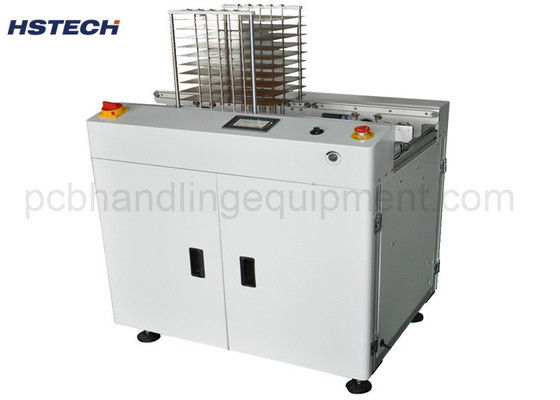

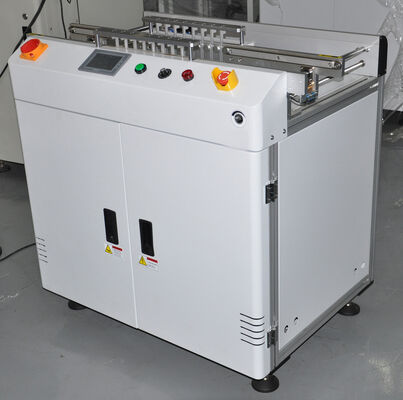

제품 이미지
