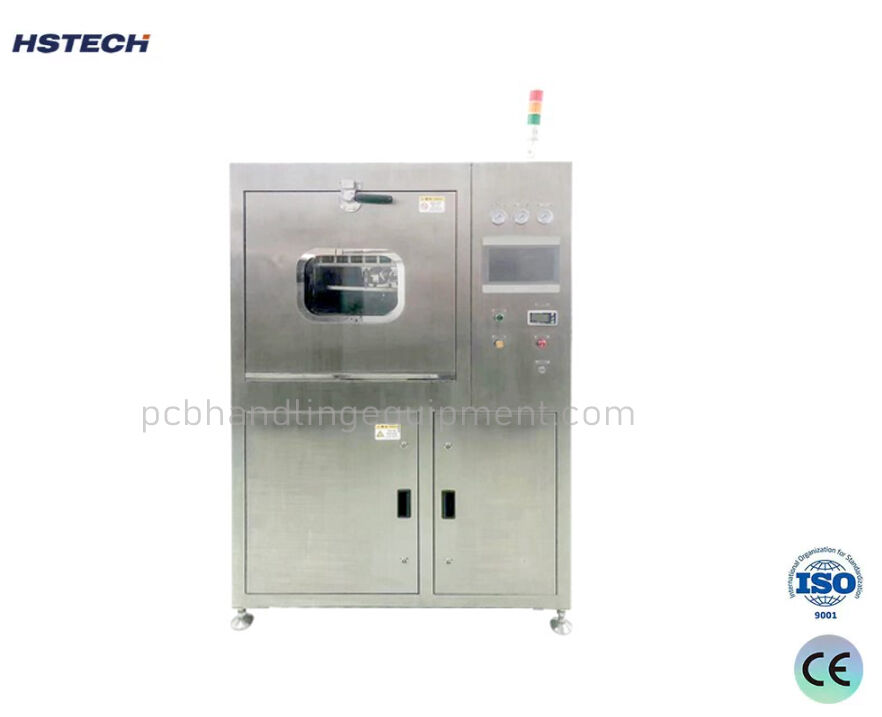

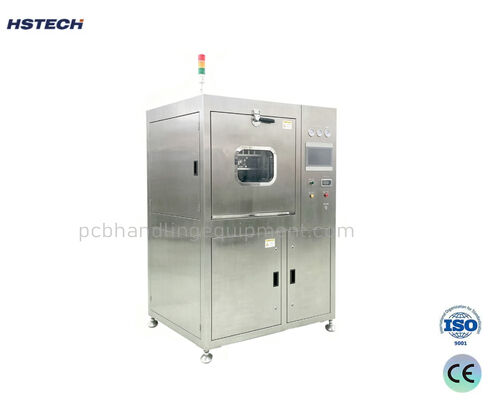

터치 스크린 오프라인 PCBA 청소 기계 빠른 커넥터 스프레이 바 시스템

터치 스크린 오프라인 PCBA 청소 기계 빠른 커넥터 스프레이 바 시스템

브랜드 이름: HSTECH
모델 번호: HS-810
모크: 1개
가격: negotiable
지불 조건: 티/티
공급 능력: 50 PC/월
자세한 정보
원래 장소:
중국
인증:
CE,ISO
제품명:
오프라인 PCBA 세척기
기계 동력:
약 26kw
기계 본체 재질:
304 스테인레스 스틸
건조 온도:
최대 99°
전원공급장치:
AC380V 50HZ 65A
보증:
1년
포장 세부 사항:
멍청한
공급 능력:
50 PC/월
강조하다:

터치 스크린 PCBA 청소 기계

,

스프레이 바와 함께 오프라인 청소 기계

,

빠른 커넥터와 함께 SMT 청소 장비

제품 설명
빠른 연결관 살포 막대기 체계를 가진 터치스크린 오프라인 PCBA 청소 기계
HS-810 통합 오프라인 PCBA 세척기는 전자제품의 다양한 잔류물을 제거하도록 설계된 경제적이고 효율적인 배치 세척 시스템입니다. 이 고급 시스템은 수용성 잔류물, RMA(중간 활성 로진), 무연 플럭스, 전기도금 염, 지문, 먼지 및 솔더 볼을 처리하지 않고 처리합니다. 완전한 세척, 헹굼 및 건조 과정이 단일 챔버 내에서 이루어지므로 화학물질 사용량과 소비가 효과적으로 줄어듭니다.
주요 특징
  • 터치 스크린 제어 기능이 있는 304 스테인레스 스틸 기계 본체
  • 프로그래밍 가능한 주기 청소로 모든 청소 요구 사항에 적합
  • 세척용제 재활용 시스템으로 화학물질 소비량 절감
  • 빠른 청소 시간을 위한 다중 청소 노즐
  • 사각지대 없이 360도 청소가 가능한 3개의 청소바(상,중,하)
  • 전체 청소 과정을 모니터링하는 관찰실
  • 화학세척부 온수순환시스템
  • 조절 도어 및 퀵 커넥터 스프레이 바 시스템이 있는 외부 배기 포트
  • 저액위 자동급수 기능

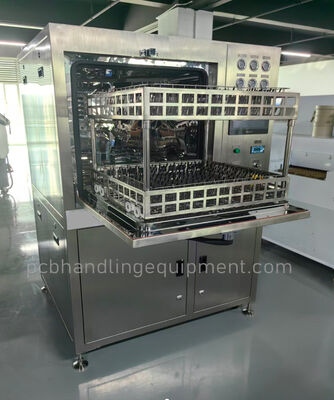

  • 대형 PCBA 요구 사항에 맞는 이중 레이어 디자인의 대형 청소 바구니(L610×W560×H100mm)
표준 구성
요소 포함됨
터치스크린 통제 시스템 예
경보 시스템 예
내구성이 뛰어난 304 스테인리스 스틸 구조 예
프로그래밍 가능한 사이클 세척 솔루션 예
세척 용제 재활용 시스템 예
청소 막대 3개(상단, 중앙, 하단) 예
관찰 청소 창 예
스테인레스 스틸 PCB 구조 예
화학 세척 온수 순환 시스템 예
배기 커넥터 예
빠른 연결 청소 스프레이 바 예
저액형 자동 용제 충진 시스템 예
청소 바구니: 610×560×100mm, 이중층 예
3 PH, 380 VAC, 5선 전원 공급 장치 예
옵션 장비
옵션 유효성
0.3T/H DI수 제조 장치(비저항 15미터 이상) 예
맞춤형 설비 예
기술 사양
매개변수 사양
기계 크기 L1500×W1300×H1830(mm)
내부 챔버 크기 L690×W620×H715(mm)
청소 바구니 크기 610 × 560 × 100(mm), 이중층
기계 동력 약 26kW
제어 모드 터치스크린 + PLC
기계 본체 재질 304 스테인레스 스틸
메쉬 소재 304 스테인레스 스틸
전원 공급 장치 AC380V 50HZ 65A
공기 공급 0.45Mpa~0.7Mpa
무게 약 600kg
DI 물 요구 사항 >15MΩ
DI 물 입구 0.5m³/h
소음 < 70dB
분사 압력 30-40psi
PCBA 두께 0-100mm
PCBA 무게 10kg 미만
화학적 세척 온도 25-75℃
건조 온도 최대 99℃
스프레이 파이프 설치 빠른 커넥터, 손쉬운 교체
수도관 설치 빠른 커넥터, 손쉬운 유지 관리
화학 용제 필터 0.45μm(솔더 페이스트, 로진, 플럭스 오염물질 필터링)
DI 워터 필터 0.45μm(솔더 페이스트, 로진, 플럭스 오염물질 필터링)
청소 설비
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
청소 성능
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
응용
통신 및 가전제품:라우터, 기지국 장비, 정밀 기기용 PCB/PCBA의 납땜 후 세척. 로진 및 납땜 페이스트 잔여물을 제거하여 단락 및 신호 간섭을 방지합니다.
R&D 프로토타입 제작/파일럿 생산:실험실 및 R&D 센터의 샘플 보드 및 소규모 배치 파일럿 생산 보드 청소. 다양한 PCBA 모델 및 오염 수준에 대한 유연한 적응성을 제공합니다.
PCBA 수리 및 재작업 청소:수리 또는 재작업 절차 후 회로 기판 청소. 잔류 납땜, 플럭스 및 오염 물질을 제거하여 보드 성능을 복원하고 폐기율을 줄입니다.
정밀 전자제품 포장:반도체 패키지 및 마이크로 모듈 세척. 엄격한 고정밀 조립 요구 사항을 충족하기 위해 미세한 입자와 유기 잔류물을 제거합니다.
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
