접착제 디스펜싱 기계
Created with Pixso.

고 정밀 선택 자동 호환 코팅 기계 시각 인 라인 프로그래밍 시스템

고 정밀 선택 자동 호환 코팅 기계 시각 인 라인 프로그래밍 시스템

브랜드 이름: HSTECH
모델 번호: HS-H2
모크: 1개
가격: negotiable
지불 조건: 티/티
공급 능력: 50 PC/월
자세한 정보
원래 장소:
중국
인증:
CE,ISO
제품명:
선택적 양형 코팅 기계
컨베이어 폭:
50-450mm(맞춤형 가능)
전염:
L에서 R로, 또는 R에서 L로
이동 속도:
0-12000mm/min
프로그래밍 모드:
수동 티칭
보증:
1년
포장 세부 사항:
멍청한
공급 능력:
50 PC/월
강조하다:

시각 프로그래밍을 갖춘 선택적 양형 코팅 기계

,

정밀 분비용의 자동형 코팅 기계

,

가맹점과 함께 직렬 프로그래밍 접착제 분배 기계

제품 설명
시각적 인라인 프로그래밍 시스템을 갖춘 고정밀 선택적 자동 등각 코팅 기계
이 자동 컨포멀 코팅 기계는 정밀한 유체 제어와 제품 표면에 대한 선택적 적용을 위해 설계된 지능형 시스템입니다. 기본 구성으로 견고한 3축 모션 플랫폼을 갖춘 이 제품에는 스프레이 및 니들 디스펜싱 밸브가 모두 포함되어 세 가지 페인트 방지제, UV 접착제, 순간 접착제, 실리카겔, 핫멜트 접착제 및 기타 액체를 PCB 또는 제품의 정확한 위치에 정확하게 도포할 수 있습니다. 이 기계는 환경 손상으로부터 PCB 및 제품을 탁월하게 보호합니다.
주요 구성 요소
  • X,Y,Z축 서보 모터 구동 시스템
  • 고정밀 코팅 밸브
  • 완전한 영어 인터페이스를 갖춘 산업용 PC 제어
  • 안정적인 기계 구조와 견고한 작업 플랫폼
  • 코팅 폭 50-450mm
기계 특징
  • 전체 기판 코팅 및 선택적 코팅 적용이 가능합니다.
  • 스테인레스 스틸 기계 구조로 흔들림 없이 안정성 보장
  • 서보 모터 구동, 안정적인 XYZ 이동 시스템
  • 임의 트랙 프로그래밍 모드의 수동 및 자동 입력을 통한 모든 기능을 갖춘 프로그래밍
  • 시각적 인라인 프로그래밍 시스템은 점, 선, 원형 및 호 경로 프로그래밍을 지원합니다.
  • 높은 체계적 제어를 위한 산업용 컴퓨터
  • 스프레이 및 디스펜싱 밸브가 함께 작동하여 고밀도 PCB 코팅 공정을 위해 스프레이와 코팅 작업을 자동으로 전환합니다.
  • 부품 가장자리를 효과적이고 균일하게 코팅하여 스프레이 그림자 효과를 제거합니다.
  • 운반 폭이 50-450mm인 지능형 자동 폭 조정 기능(맞춤형)
  • 대기 모드 중 자동 청소 밸브 및 배관 기능
  • 자동 프로그램 가져오기를 통한 선택적 PCB 전면 및 후면 감지
  • SMEMA 호환 통신
  • 내부 조명 시스템 장착
  • 일정한 접착제 공급 기능으로 재료 낭비 방지
  • 생산 효율성을 대폭 향상하고 노동력을 절약하며 제품 정밀도와 품질을 향상시킵니다.
기술 사양
매개변수사양
제품명선택적 컨포멀 코팅기
모델HS-H2
전송 높이920±20mm
컨베이어 폭50-450mm (맞춤형 가능)
X/Y/Z 이동거리450×450×100mm
3축 구동 속도800mm/초
전염L에서 R로, 또는 R에서 L로
구성요소 높이상하 최대 100mm
PCB 보드 가장자리의 크기≥5mm
운송 속도0-12000mm/분
반복 정확도±0.02mm
보관 프로그램최대 1000
전원공급장치AC220V
공기의 압력4-6kgf/cm²
제어 모드산업용 PC + 모션 제어 카드
선형 가이드 조정지능형 조정
프로그래밍 모드수동 티칭
통신 포트SMEMA
조명 소스자체 장착 조명 소스
감지 조명 소스자체 설비
소프트웨어Windows + 코팅 소프트웨어
구동모터스테퍼 모터(2개)
3축 주행 모드서보 모터 + 드라이버 모듈 + 전기 실린더
고무 밸브 수1개의 스프레이 밸브 + 1개의 니들 디스펜싱 밸브
스프레이 필름 폭5-15mm
분사방식오토매틱
총 전력2.4kW
기계 본체스테인레스 스틸
기계 무게450kg
기계 차원1000×1200×1766mm
응용
이 기계는 전기 및 통신 제품, 집적 회로, 회로 기판 솔더 페이스트, 고정 및 먼지 및 습기 보호, LCD 액정 스크린, 스피커, 헤드폰, 오디오 장비, LED 부품, 광학 렌즈, SMD 변압기, 키패드, 휴대폰 케이스 접착, 라디오, 전화기, 컴퓨터, MP4 플레이어, 전자 장난감, 섀시 접착, 스위치, 커넥터 및 기타 다양한 전자 부품 코팅에 널리 사용됩니다.
제품 이미지

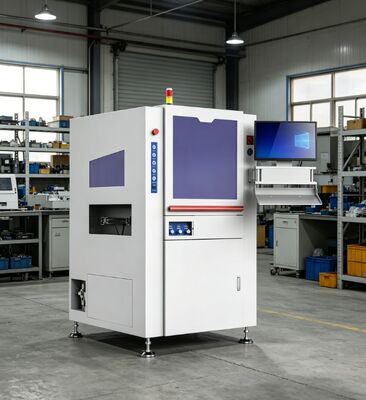

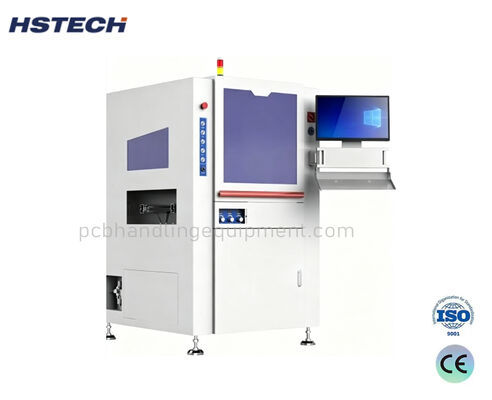

High Precision Selective Auto Conformal Coating Machine front view

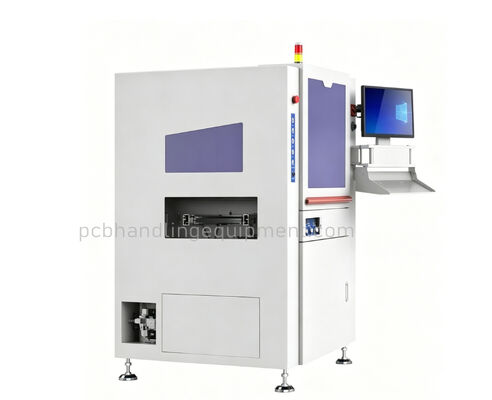

High Precision Selective Auto Conformal Coating Machine side view
High Precision Selective Auto Conformal Coating Machine control panel
High Precision Selective Auto Conformal Coating Machine in operation
High Precision Selective Auto Conformal Coating Machine close-up detail
High Precision Selective Auto Conformal Coating Machine internal mechanism
