PCB 언로더
Created with Pixso.

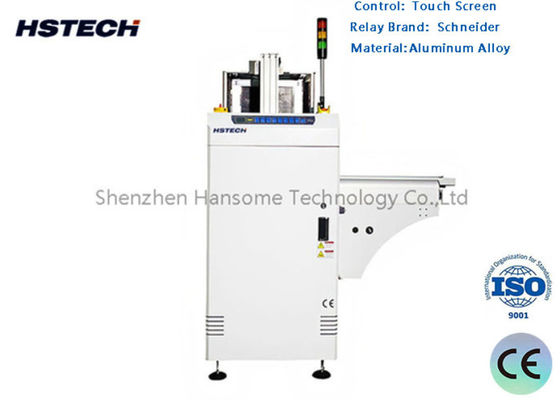

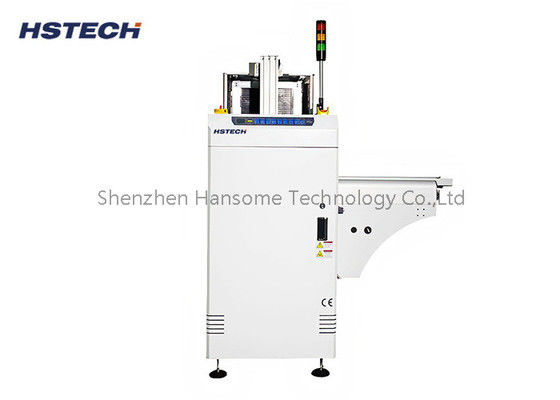

견고한 설계 향상된 모듈 안정성 경제적인 구조 90도 L형 PCB 언로더 암 테스트 장비

견고한 설계 향상된 모듈 안정성 경제적인 구조 90도 L형 PCB 언로더 암 테스트 장비

브랜드 이름: HSTECH
모델 번호: HS-LD330
모크: 1PC
가격: Negotation
지불 조건: 티/티
공급 능력: 50 PC/월
자세한 정보
원래 장소:
중국
인증:
CE,ISO
PCB 로딩 시간:
약 6초
운송 방향:
L~R, 또는 R~L
트랙 고정 변:
앞면(또는 지정)
공기의 압력:
4-6bar
PCB 두께:
최소 0.4mm
컨베이어 속도:
0.5-20M/min 또는 주문 제작됩니다
포장 세부 사항:
멍청한
공급 능력:
50 PC/월
제품 설명
탄탄한 기계 구조 설계 크게 향상 된 모듈 안정성 경제 산업 레이아웃 90도 L형 PCB 풀기 팔 테스트 처리 장비

우리의 제품 페이지에 오신 것을 환영합니다 90도 L형 PCB 풀기, 유럽, 미국,그리고 동남아시아 시장, 우리의 90도 L형 PCB 릴로더는 탄탄한 디자인, 안정적인 모듈 성능, 경제적인 레이아웃을 통합합니다.모든 규모의 전자제품 제조업체의 효율적인 생산 필요를 완벽하게 충족시킵니다.. 당신은 SMT 생산 효율성을 최적화, PCB 처리 정확도를 향상, 또는 노동 비용을 줄여야 하는 여부, 우리의 L 타입 PCB 풀기는 당신의 이상적인 선택입니다.

제품 개요

우리의 90도 L형 PCB 릴로드기는 프로 자동 PCB 처리 기계입니다. 특히 용접, 테스트,또는 SMT 생산 라인에서 조립독특한 90도 L형 구조로, PCB Unloader Machine는 다양한 SMT 장비 (리플로우 오븐, 웨브 솔더링 기계 및 PCB 테스트 스테이션과 같은) 와 원활하게 연결할 수 있습니다.자동으로 실현, 연속적이고 안정적인 PCB 배하. 장비는 모듈의 안정성을 크게 향상시키는 견고한 기계 구조 디자인을 채택하고 장기적인 신뢰할 수있는 운영을 보장합니다.그리고 유지보수 비용을 줄입니다., 전자제품 제조에 대한 비용 효율적인 솔루션입니다.

특징
  1. 모듈 설계
  2. 안정성이 강화된 견고한 디자인
  3. 경제적인 디자인 팔 테스트
  4. 부드럽고 평행 폭 조정
  5. 3개의 매거진 래프 애플리케이션
  6. 위쪽과 아래쪽 기압 클램프로 매거진 래크를 고정합니다.
  7. 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
  8. SMEMA 호환성
기술 세부 사항 - 90도 L형 PCB 풀기
기능 이 단위는 PCB를 로딩하고 SMT 생산 라인에 PCB를 운송하는 데 사용됩니다.
운송 높이 910±30mm
PCB 로딩 시간 약 6초
매거진 교체 시간 약 30초
운송 방향 L~R, 또는 R~L
운영 전면 작업
철도 고정 변 앞면 (또는 지정)
전원 공급 220V,50/60Hz,±10%
공기 압력 4-6bar
PCB 두께 분 0.4mm
매거진 수 위쪽: 1 pc, 아래쪽: 2 pc
피치 선택 1~4 ((10mm pitch)
컨베이어 속도 0.5~20M/min 또는 맞춤형
신호 SMEMA
사양
모델 HS-LD330
효율적인 PCB 길이 50*50~455*330mm
기계 크기 (L*W*H) 900*1223*1450mm
매거진 크기 460*400*563mm
무게 220kg
기계 도면

견고한 설계 향상된 모듈 안정성 경제적인 구조 90도 L형 PCB 언로더 암 테스트 장비

견고한 설계 향상된 모듈 안정성 경제적인 구조 90도 L형 PCB 언로더 암 테스트 장비

적용 시나리오
  • SMT 조립 라인
  • PCB 제조 및 테스트
  • 전자제품 제조 서비스 (EMS)
  • LED 조명 생산
  • 자동차 전자 조립
자주 묻는 질문 (FAQ)
Q: 이 풀기기는 유연 PCB (FPC) 를 처리 할 수 있습니까?

A: 그것은 주로 딱딱한 PCB를 위해 설계되었습니다. FPC를 위해 우리는 맞춤형 솔루션을 위해 엔지니어와 확인하는 것이 좋습니다.

Q: 이 기계의 납품 시간은 얼마입니까?

A: 표준 모델은 보통 재고에 있습니다. 대량 주문을 위해, 납품 시간은 일반적으로 7-15 일입니다.

Q: 설치 지원을 제공합니까?

A: 예, 우리는 설치 및 디버깅에 대한 자세한 비디오 튜토리얼과 온라인 기술 지원을 제공합니다.


오늘 우리 와 연락 하십시오!

당신의 SMT 라인을 업그레이드 할 준비가 되었습니까? 90도 L 타입 PCB 풀기에 대한 인용 또는 더 많은 기술적 세부 사항에 대해 저희에게 연락하십시오. 우리는 전 세계 파트너와 협력하기를 기대합니다.
