PCB 언로더
Created with Pixso.

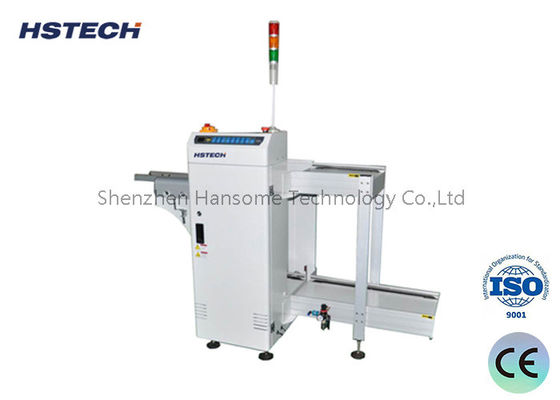

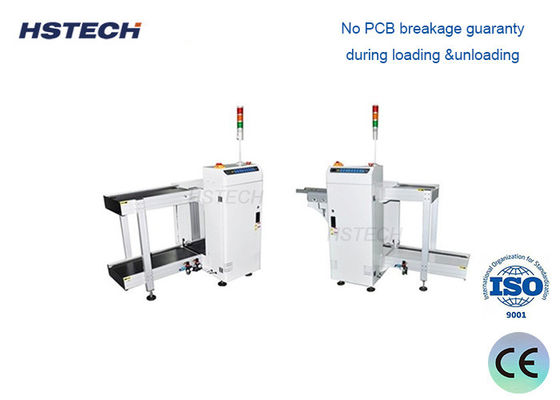

SMT 생산 라인을 위한 자동 고안정성 PCB 매거진 로더 언로더

SMT 생산 라인을 위한 자동 고안정성 PCB 매거진 로더 언로더

브랜드 이름: HSTECH
모델 번호: HS-UL250
모크: 1PC
가격: Negotation
지불 조건: 티/티
공급 능력: 50 PC/월
자세한 정보
원래 장소:
중국
인증:
CE,ISO
운송 높이:
910±30mm
PCB 로딩 시간:
약 6초
잡지 변경 시간:
약 30초
운송 방향:
L~R, 또는 R~L
전원공급장치:
220V,50/60Hz,±10%
공기의 압력:
4-6bar
포장 세부 사항:
멍청한
공급 능력:
50 PC/월
제품 설명

산업용 등급 완전 자동 높은 안정성 PCB 매거진 로더 UNLOADER SMT 전자 부품 조립 생산 라인

제품 개요

우리의 자동 PCB 매거진 풀기기는 현대 SMT (지상 장착 기술) 및 AI (자동 삽입) 생산 라인용으로 특별히 설계된 핵심 백엔드 장치입니다.이 장비 자동 및 효율적으로 컨베이어 트랙에서 표준 매거진 (카세트 / 래크) 으로 처리 인쇄 회로 보드 (PCB) 를 전송, 완벽하게 전통적인 수동 조작을 대체합니다.

SMT 조립, 검사 및 최종 포장 프로세스 사이의 중요한 다리로 봉사하는이 PCB 매거진 풀기 인력 비용을 크게 줄이고 인적 실수로 인한 PCB 손상을 제거합니다.,그리고 전체 생산 라인의 전체 장비 효과 (OEE) 를 크게 향상시킵니다.

주요 특징

  • 자동 PCB 매거진 부하 및 부하
  • 원활한 통합을 위한 SMEMA 호환성
  • 내구성을 위한 견고한 모듈 구조
  • 부드러운 너비 조정 메커니즘
  • 공기 매거진 클램핑 시스템
  • 전송 작업 중 PCB 손상이 없습니다.
  • 프린터, 픽 앤 플래시 머신, 리플로우 오븐 및 AOI 시스템과 호환된다

기술 세부 사항

기능 이 유닛은 PCB를 배하하는 데 사용됩니다.
운송 높이 910±30mm
PCB 로딩 시간 약 6초
매거진 변화 약 30초
운송 방향 L~R, 또는 R~L
운영 전면 작업
철도 고정 변 앞면 (또는 지정)
전원 공급 220V,50/60Hz,±10%
공기 압력 4-6bar
PCB 두께 분 0.4mm
매거진 수 위쪽: 1 pc, 아래쪽: 2 pc
컨베이어 속도 0.5~20M/min 또는 맞춤형
피치 선택 1~4 ((10mm pitch)
신호 SMEMA

사양

모델 HS-UL250 HS-UL330 HS-UL390 HS-UL460
효율적인 PCB 길이 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
기계 차원 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
매거진 크기 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
무게 140kg 220kg 280kg 320kg

자동 PCB 풀기 에 왜 투자 합니까? (주점 이점)

  • 노동 비용 을 절감:한 가수 는 여러 라인 을 관리 할 수 있다. 자동 매거진 교환기 는 수동 하물기 의 정지 시간 을 제거 한다.

  • 보드 손상 0특징압력을 조절하는 밀기그리고ESD 평면 벨트수동 스파킹과 달리, 우리의 풀기는 부드러운 취급을 보장하고 민감한 부품과 용접 관절을 보호합니다.

  • 원활한 스마트 공장 통합:완전히SMEMA 호환성상류 기계와 통신합니다. 상류 기계가 멈춘다면, 풀기는 자동으로 정지되어 정체를 방지합니다.

  • 유연한 라인 레이아웃:둘 다 지원합니다왼쪽에서 오른쪽으로 (L-R)그리고오른쪽에서 왼쪽으로 (R-L)모든 공장 플라인에 맞게 구성됩니다.

적용 시나리오

이 PCB 매거진 풀기는 소비자 전자제품, 통신, 자동차 전자제품, 산업 제어,그리고 LED 조명이는 스마트 공장 실현, 수동 노동에 대한 의존도를 줄이고 백엔드 물류 효율성을 향상시키는 이상적인 선택입니다.

오늘 연락 하십시오

비용 효율적이고 안정적이고 신뢰할 수 있는 SMT 백엔드 자동화 장치를 찾고 있습니까? 최신 요금과 자세한 기술 솔루션을 얻기 위해 즉시 저희에게 연락하십시오.생산 라인의 효율성을 다음 단계로 끌어올릴 수 있도록 도와주세요.!
