고정밀 데스크탑 선택적 납땜기 (스루홀 부품 납땜용)

Name: 고정밀 데스크탑 선택적 납땜기 (스루홀 부품 납땜용)
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

브랜드 이름:	HSTECH
모델 번호:	HS-320
모크:	1개
가격:	negotiable
지불 조건:	티/티
공급 능력:	50 PC/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

데스크탑 선택적 납땜 Mahine

솔더 포트 재료:

스테인레스 스틸

솔더 용량:

10kg

기계 중량:

70KG

PCB 두께:

0.8~3mm(핀 길이 ≤3mm)

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

50 PC/월

강조하다:

데스크탑 선택적 납땜 머신

스루홀 부품 납땜 로봇

고정밀 자동 납땜 로봇

제품 설명

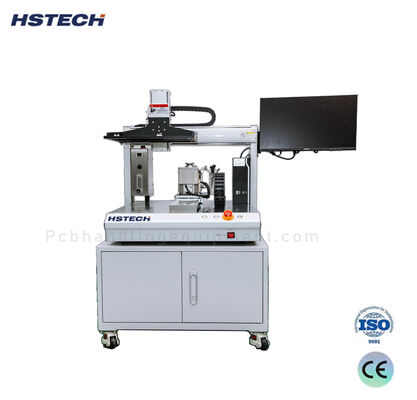

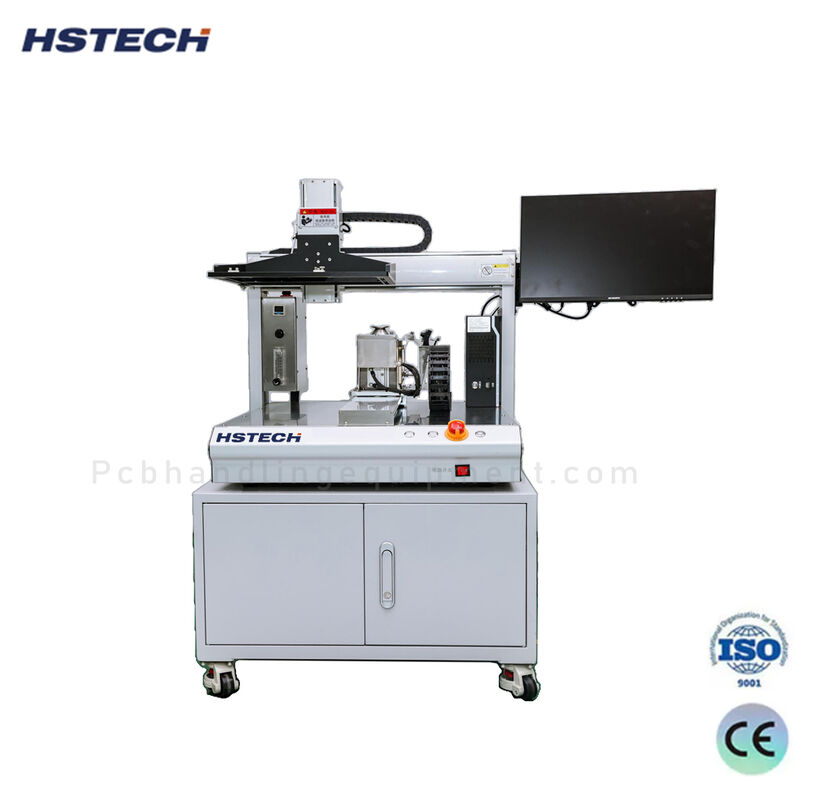

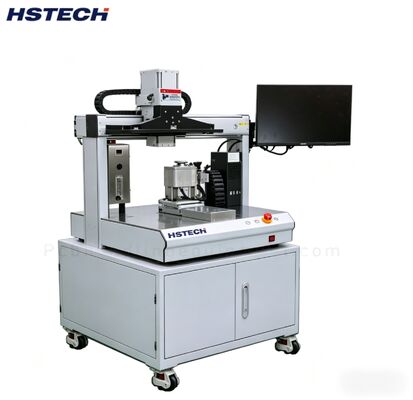

HS-320 데스크탑 선택적 납땜기

HS-320은 고정밀 스루홀 부품 납땜을 위해 설계된 컴팩트한 데스크탑 스타일의 선택적 납땜 시스템입니다. 공간은 제한적이지만 품질은 타협할 수 없는 소량 생산, 프로토타이핑 및 유지보수 환경에 탁월한 선택입니다.

제품 사양

사양 항목	HS-320
적용 PCB 보드 크기 (L*W)	50×50 ~ 320×250 mm
적용 PCB 두께	보드 두께: 0.8~3mm / 핀 길이: 3mm 이내
부품 높이	보드 위: 100mm 미만 / 보드 아래: 50mm 미만
PCB 모양 및 조건	1. PCB 핸들링 가장자리: ≥3mm 2. 부품 무게: 3KG 미만 3. 보드 휨: 0.5mm 미만
납땜 포트 재질 / 용량	스테인리스 스틸 / 10KG
납땜 포트 전력	3×500W / 1.5KW
N2 요구 사항	순도: 99.999% 압력 / 소비량: 0.5MPa / 20-30 L/min / 1.2-1.5 m³/H
플럭스 노즐	정밀 유체 노즐
플럭스 용량	2L (수동 충전)
공기 공급	0.5-0.7 Mpa
노즐 내부 직경	Φ3mm ~ Φ20mm (맞춤 제작 가능)
파고 높이	자동 조정 / 높이 측정
시스템 제어	PC + PLC (Windows + Inovance)
프로그래밍 소프트웨어	프로그래밍을 위한 이미지 드로잉 지원 (빠르고 편리함)
전원 공급 장치 / 전력	단상 220V ±10% 시동 전력: 2KW
무게	70KG (10KG 납 포함)
전체 치수 (LWH)	730 × 800 × 840 mm

주요 특징

진정한 데스크탑 디자인 - 730×800mm의 작은 공간을 차지하는 HS-320은 모든 작업대에 쉽게 배치할 수 있어 실험실, 수리 센터 및 소규모 작업장에 이상적입니다.
정밀 선택적 납땜 - 프로그래밍 가능한 파고 높이와 맞춤형 노즐 직경(Φ3-20mm)을 지원하여 주변 SMD 부품에 영향을 주지 않고 개별 스루홀 핀의 정밀 납땜이 가능합니다.
스마트 제어 시스템 - PC(Windows)와 PLC(Inovance)를 결합하여 안정적인 실시간 제어를 제공합니다. 이미지 기반 프로그래밍 소프트웨어를 통해 작업자는 PCB 이미지에 직접 그려 납땜 경로를 빠르게 생성할 수 있습니다.
N2 지원 - 고순도 질소(99.999%) 내장 지원은 습윤성을 개선하고 드로스를 줄이며 일관된 납땜 조인트 품질을 보장합니다.
자동 파고 높이 보정 - 시스템이 파고 높이를 자동으로 측정하고 조정하여 수동 설정 시간을 줄이고 반복성을 향상시킵니다.
통합 납땜 포트 - 10kg 용량과 1.5kW 가열 전력을 갖춘 스테인리스 스틸 포트는 저중량 및 중량 생산에서 지속적인 작동에 충분합니다.

예열 시스템

상단 예열 (옵션)

1KW 적외선 가열 튜브가 납땜 전에 PCB 보드 상단을 예열하여 특수 부품의 고온 요구 사항을 충족합니다. 열 충격을 줄이고 플럭스 활성을 활성화하며 핀 주석 침투를 개선하고 전반적인 납땜 품질을 향상시킵니다.

하단 예열

빠른 적외선 열 전도를 사용하여 납땜 전에 PCB 보드를 예열하고 공정 중에 가열을 유지합니다. 효율성을 개선하고 주석 침투율을 높이며 열에 민감한 부품의 열 충격을 줄이고 납땜 후 PCB의 높은 청결도를 보장하는 동기화된 "예열 + 납땜" 설계 원칙을 특징으로 합니다.

응용 분야

스루홀 부품 납땜
PCB 수리 및 재작업
프로토타입 검증
소량 생산
R&D 실험실 및 기술 교육

HS-320을 선택해야 하는 이유?

HS-320은 고가의 인라인 선택적 납땜 시스템과 수동 납땜 스테이션 사이의 격차를 해소합니다. 자동화, 정밀도 및 반복성을 훨씬 저렴한 비용과 작은 공간으로 제공하여 엔지니어 및 소규모 제조업체에게 현명한 선택이 됩니다.
