| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

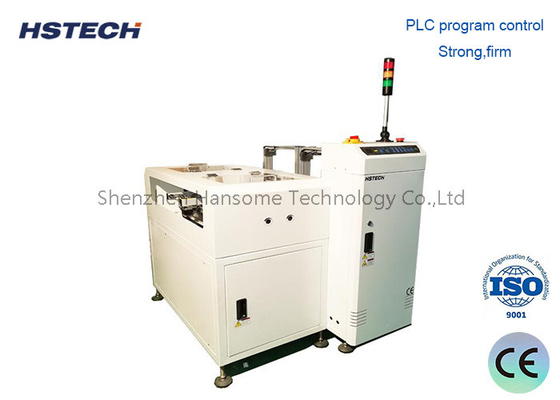

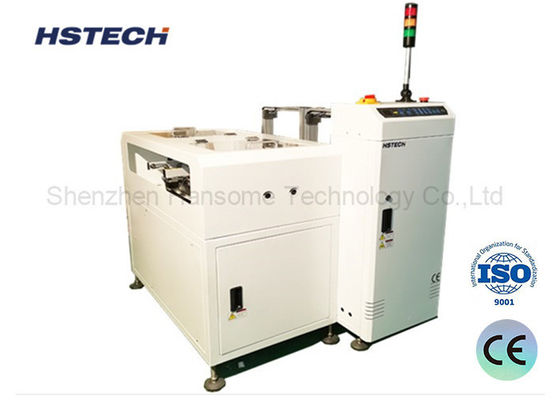

SMT 생산 라인 좋은 / 나쁜 보드 분리 매거진
소개
자동 광학 검사 (Automated Optical Inspection, AOI) 과정이 완료되면, 이 단위는 이전 단계의 검사 신호를 캡처함으로써 효율적으로 작동합니다.그 다음 자동으로 PCB를 두 그룹으로 나누고: 비상응 (NG) 및 합격 (OK) 이 있으며, 그 후 적절한 저장소에 안내합니다.이 과정 은 인쇄 회로판 을 잘 조직 하고 매우 효율적 으로 분류 하는 것 을 보장 합니다.
기술 세부 사항
| 기능 | 신호를 받아서 NG/OK 보드를 분리하여 수집합니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 이사회 집회 시간 | 약 6초마다 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| 컨베이어 띠 | ESD |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 15L/분 |
| 잡지 수 | 상단:1 잡지, 하단:2 잡지 |
| 신호 | SMEMA |
| 옵션 |
1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라. |
특징
PLC 제어:
이 시스템은 정확하고 신뢰할 수 있는 기능을 위해 PLC를 사용합니다.
사용자 친화적 인 인터페이스:
부드러운 터치 버튼을 갖춘 직관적인 LED 막 패널은 제어 기능을 간소화합니다.
피치 메커니즘 조정성:
PCB 크기와 구성의 폭을 쉽게 수용합니다.
탭 클램프:
안정적인 PCB 배치를 보장하는 안전한 매거진 정렬을 제공합니다.
정압 밀기 시스템:
압력 조절으로 부드럽고 파괴적이지 않은 보드 처리
생산 효율성 향상:
매거진 교체가 개선되면 생산량이 증가합니다.
자동 NG/OK 분류:
효율적인 검사와 분류 작업을 위해 AOI와 원활하게 통합됩니다.
SMEMA 통신 인터페이스:
SMEMA 프로토콜을 통해 생산 라인에 원활한 통합을 촉진하여 원활한 통신과 데이터 교환을 가능하게합니다.
모델
| 모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCB 두께 | 분 0.6mm | 분 0.6mm | 분 0.6mm | 분 0.6mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 무게 | 220kg | 280kg | 340kg | 380kg |
