| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R/HS-DS331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

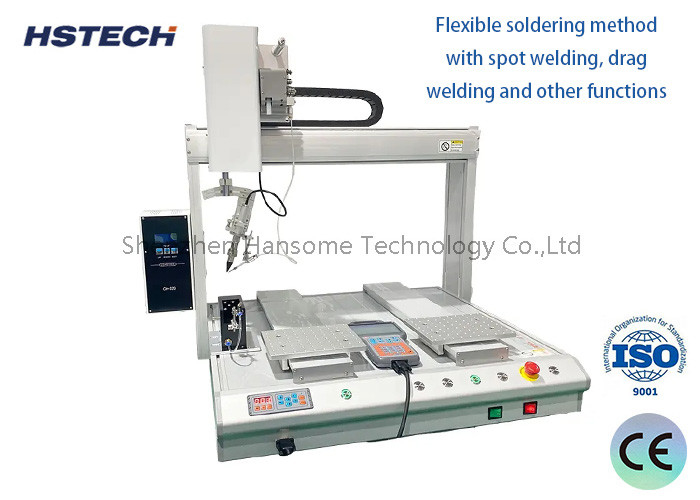

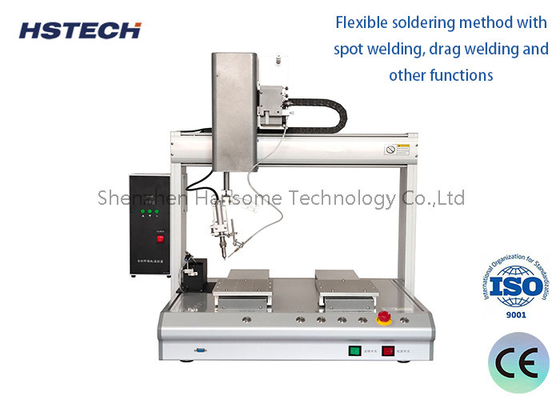

고 정밀 자동 용접 로봇 데스크톱 용접 기계 4 축 하이윈 가이드
소개
이 자동 데스크톱 용접 기계는 수동 프로그래밍을 위한 교육 상자를 이용하는 매우 인기 있는 제품입니다.이 기계 는 고품질 의 단계 모터 와 타이밍 벨트 를 사용 하여 기계 를 효율적 으로 구동 한다이 기계는 단일 또는 이중 작업 스테이션의 옵션으로 제공되며 표준 이동 범위는 300 * 300mm입니다.이 범위는 특정 고객 제품 요구 사항을 충족하도록 사용자 정의 할 수 있습니다..
특징
이 기계는 4 축 X, Y, Z 및 R 회전으로 작동하여 다각 용접 기능을 가능하게합니다.
자동 청소 기능을 갖추고 있으며, 용접철/톱은 질소 없이 작동하여 높은 안전과 환경 보호를 보장합니다.
기계의 움직이는 시스템은 타이완 브랜드의 Hiwin 선형 가이드를 통합하여 높은 정확성과 정확성을 제공합니다.
기계 제어 시스템은 매우 성숙한 제어판을 사용하고 향상된 제어 옵션을 위해 PLC와도 호환됩니다.
아이언 헤드는 제품의 키 위치를 정렬하는 기본 포인트로 사용됩니다. 입력 키를 누르면 프로그램이 자동으로 시스템에서 이 점을 생성합니다.후속 데이터 설정 및 구성을 허용합니다..
이 기계는 고밀도의 스테퍼 모터와 시점 벨트 드라이브 시스템을 사용하며, 고급 모션 제어 알고리즘과 결합되어 있습니다.움직임 위치 정확성과 반복성을 크게 향상시키기 위해.
기계의 자동 청소 기능은 더 안정적인 용접 처리 및 용접철의 수명을 연장합니다.
휴대용 LCD 교수용 헝클로, 프로그래밍은 간단하고 정확하며 배우기 쉽습니다.
사양
| 모델 | HS-S331R/HS-DS331R |
| 전압 | AC110V/220V,50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
| 반복 정확성 | ±0.02mm |
| 프로그래밍 | 교실용 사슬 |
| 제어 시스템 | 제어판 |
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
| 문서 지원 | CAD, CORELDRAW |
| 철 캔 청소 | 공기 정화/공압 |
| 외부 인터페이스 | USB+RS232 |
| 용접 방법 | 톱/드래그 용접 |
| 무게 | 48kg |
| 기계 차원 | 520*585*800mm |
1고정도 제어 시스템
자동 분배기는 제품에 직접 프로그래밍 할 수 있으며, 점 제어와 좌표 입력 사이의 원활한 전환을 허용합니다.그것은 효율적으로 그래픽의 다양한 유형을 처리하는 동시에 정확하고 편리한 속도와 접착제 분배 부피에 대한 통제를 제공합니다또한 이 시스템은 플랫폼 범위, 속도 및 부하와 같은 매개 변수를 설정할 수 있는 기능을 제공하며, 분배 운영에 대한 최적의 통제를 가능하게 합니다.
2, 높은 팽창 능력
자동 분배기는 여러 헤드 및 여러 출력 제어 기능을 갖추고 있으며, 불기, 드로잉 및 생산 라인 제어와 같은 확장 가능한 기능을 갖추고 있습니다.완전히 자동화된 제어 시스템은 높은 수준의 확장성을 보여줍니다., 제품 업그레이드 또는 생산 과정의 개선에 유연하고 신속한 적응을 허용합니다.
3완벽한 해결책
완전히 자동화된 분배기 제어 시스템은 지능형 컨트롤러, 어댑터 보드, 포괄적인 CAD 변환 소프트웨어, 오프라인 제어 시스템 및 기타 필수 구성 요소로 구성됩니다.추가로새로운 자동 분배기는 CAD 모드와 함께 다양한 처리 또는 프로그래밍 방법을 지원합니다.이 장비는 다양한 산업의 독특한 분배 필요에 맞춘 포괄적인 솔루션을 제공합니다..
적용
수동 용접:
데스크톱 용접 기계는 자동화하기가 어려운 일부 작은 팩, 특수 모양 또는 구성 요소의 수동 용접에 사용될 수 있습니다.
이 유연한 수동 조작은 자동 배치의 한계를 보완합니다.
수리 용접:
데스크톱 용접 기계는 손상된 구성 요소를 교체하거나 느슨한 연결을 재연접하는 등 PCB 또는 전자 제품의 수리 용접에 사용될 수 있습니다.
수리 용접은 생산 라인의 원활한 운영을 보장하는 중요한 부분입니다.
샘플 제작:
제품 개발 단계에서 데스크톱 용접 기계는 소량 샘플 또는 프로토타입을 만들기 위해 사용될 수 있습니다.
이것은 설계 계획을 확인하고 후속 대량 생산을 준비하는 데 도움이됩니다.
특수 공정:
일부 특수 용접 과정, 예를 들어 얇은 피치 용접, 납 없는 용접 등은 데스크톱 용접 기계의 사용을 필요로 할 수 있습니다.
이 유연한 용접 장비는 생산 라인의 특별한 요구를 충족시킬 수 있습니다.
훈련 연습:
데스크톱 용접 기계는 종종 SMT 프로세스 교육을 위해 사용되며 운영자가 수동 용접의 실제 기술을 마스터 할 수 있습니다.
숙련된 작업자는 생산 라인의 안정적인 운영을 보장하는 열쇠입니다.
보조 기능:
일부 데스크톱 용접 기계는 또한 용접 철 온도 조절 및 용접 품질 및 효율성을 향상시키기 위해 용접 공급과 같은 보조 기능을 가지고 있습니다.
