| 브랜드 이름: | HSTECH |
| 모델 번호: | AIS300 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 서부 동맹 |
| 공급 능력: | 달 당 100개 세트 |

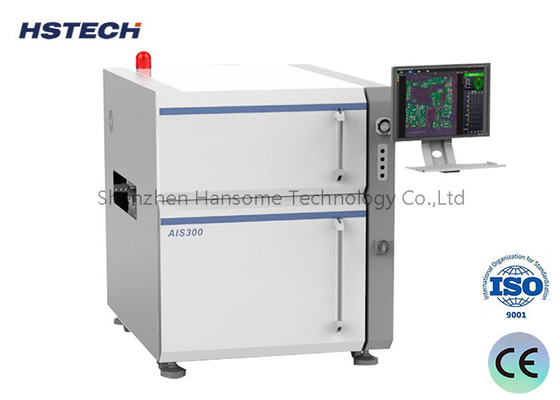

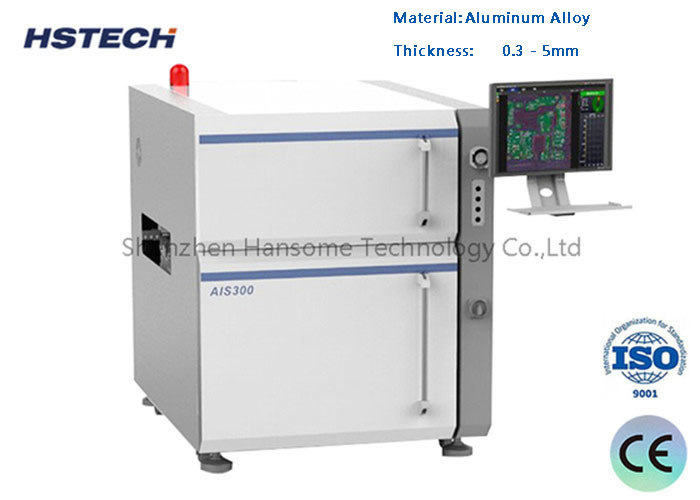

빠른 설치 빠른 검사 속도 원격 지원 인라인 THT DIP AOI 웨이브 솔더링 전
사양
| 모델 | AIS300 | AIS301 |
| PCB 크기 | 50x50mm~430x380mm | 50x50mm~350x350mm |
| 두께 | 0.3~7.0mm | |
| 휨 정도 | <4mm | |
| 부품 높이 | 상단 150mm, 하단 25mm | |
| 카메라 | 5MP, 컬러, CCD | |
| 광원 | RGB | |
| FOV | 45*37mm | |
| 해상도 | 20um | |
| 검사 | ||
| 부품 장착 불량 | 누락, 롤링, 오프셋, 손상, 기울어짐, 중복, 오염. | |
| 솔더 불량 | 과다, 부족, 브릿지, 풋 없음, 솔더 누락, 젖음 불량. | |
| 기타 기능 | 바코드, QR 코드, OCR | |
| 속도 | 0.23초/fov | 0.25초/fov |
| 소프트웨어/하드웨어 | ||
| 운영 체제 | Ubuntu 14.04 LTD 64bit | |
| 기능 | 원격 제어, Gerber 파일 가져오기, 새로운 모델 교육 도구 | |
| 산업용 PC | CPU intel i5, 독립 그래픽 카드, 12G DDR, 256SSD | |
| 디스플레이 | 22인치 FHD LCD | |
| 모션 | 고정밀 선형 액추에이터 | |
| 전원 공급 장치 | AC220V, 1KW | |
| 공기압 | >0.5Mpa | |
| 크기(L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| 순 중량 | 800kg | 700kg |
특징
A. 핵심 알고리즘: 컨볼루션 신경망(CNN)
산업 응용 및 혁신:
B. 향상된 내마모성
까다로운 산업 환경에서 지속적인 성능과 견고성을 보장합니다.
C. 광범위한 검사 범위 및 높은 적응성
다양한 검사 응용 분야에 대한 향상된 유연성으로 광범위한 영역을 커버합니다.
D. 최적화된 검사 속도 및 최소 오류율
오탐 발생을 줄이면서 빠른 검사를 수행합니다.
E. 안정성을 위한 대리석 베이스
정밀하고 신뢰할 수 있는 운영 성능을 위한 견고하고 안정적인 기반을 제공합니다.
F. 듀얼 XY 선형 액추에이터
매우 정밀한 검사 및 움직임을 위해 뛰어난 속도와 정확성을 제공합니다.
응용 분야
DIP(Dual In-line Package) 생산 라인에서 웨이브 솔더링 머신 뒤에 전략적으로 배치된 이 인라인 THT(Through-Hole Technology) AOI(Automated Optical Inspection) 시스템은 중요한 역할을 합니다. 주요 목적은 부적절하게 조립된 유닛을 감지하고 수정하여 후속 수리의 필요성을 대폭 줄이고 가동 중지 시간을 최소화하는 것입니다. 결과적으로 전체 생산 합격률을 크게 높입니다. 이 다재다능한 기계는 TV 메인보드, PC 메인보드, 전원 보드, 산업 제어 보드, 소형 가전 제품 및 기타 여러 유형을 포함하여 다양한 PCBA(Printed Circuit Board Assemblies)를 검사하는 데 널리 사용됩니다.
포장 정보
