| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

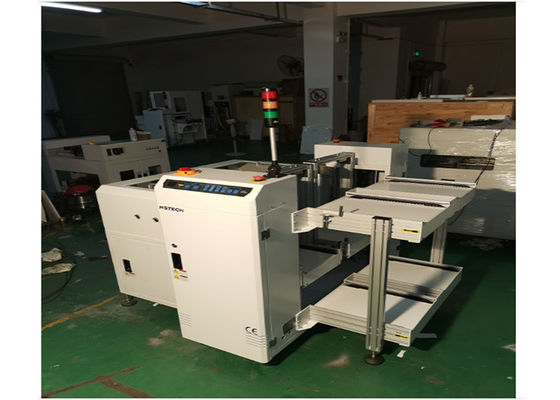

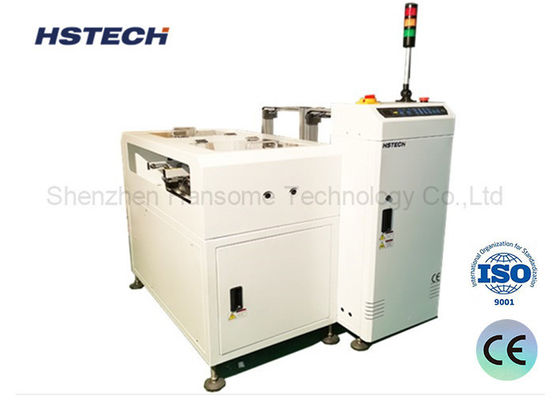

SMT 생산 라인 좋은 / 나쁜 보드 분리 매거진
소개
이 단위는 자동 광학 검사 (AOI) 과정을 거쳐 작동합니다. 이전 단계에서 AOI 검사 신호를 수신하면그것은 효율적으로 PCB를 두 그룹으로 분류합니다.: 비응답 (NG) 및 일치 (OK), 자동으로 각각 지정 된 매거진으로 이동합니다.이것은 인쇄 회로 보드에 대한 매우 효율적이고 조직적인 분류 절차를 보장합니다..
기술 세부 사항
| 기능 | 신호를 받아서 NG/OK 보드를 분리하여 수집합니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 이사회 집회 시간 | 약 6초마다 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| 컨베이어 띠 | ESD |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 15L/분 |
| 잡지 수 | 상단:1 잡지, 하단:2 잡지 |
| 신호 | SMEMA |
| 옵션 |
1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라. |
특징

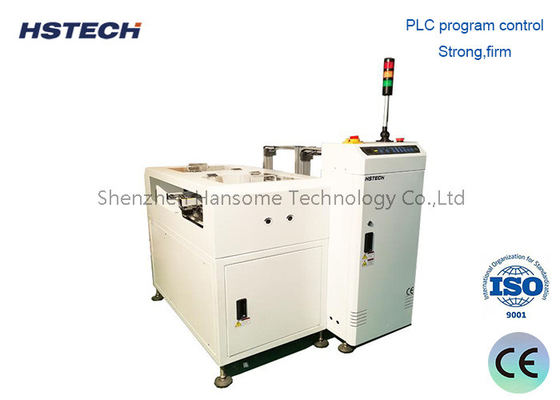

PLC 제어:
정확하고 안정적인 동작을 위한 PLC를 탑재합니다.
사용자 친화적 인 인터페이스:
직관적인 조작을 위해 소프트 터치 LED 막 패널을 탑재합니다.
조정 가능한 음조:
다양한 PCB 크기와 구성에 적응합니다.
탭 클램프:
안정적인 PCB 배치를 위해 안전한 매거진 정렬을 보장합니다.
펌프 밀기기:
압력 조절으로 부드럽고 파괴적이지 않은 보드 전송
높은 처리량:
생산 효율성을 극대화하기 위해 빠른 매거진 변경을 촉진합니다.
자동 NG/OK 분류:
AOI와 원활한 검사와 분류를 위해 원활하게 통합됩니다.
SMEMA 표준 통신 인터페이스:
SMEMA 프로토콜을 통해 생산 라인에 원활한 통합을 허용하여 원활한 통신과 데이터 교환을 보장합니다.
모델
| 모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCB 두께 | 분 0.6mm | 분 0.6mm | 분 0.6mm | 분 0.6mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 무게 | 220kg | 280kg | 340kg | 380kg |
