| 브랜드 이름: | FUJI |
| 모델 번호: | H01/H02/H08M/RH01/RH02 |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 10000의 권선 |

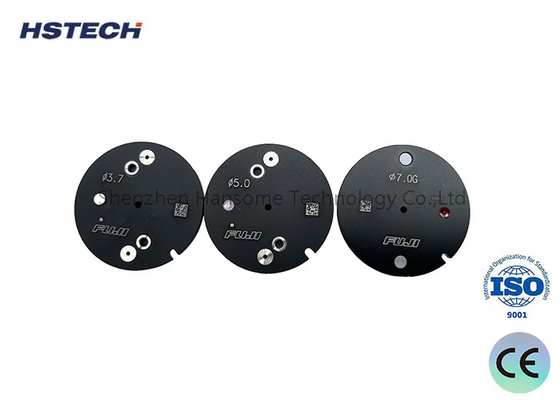

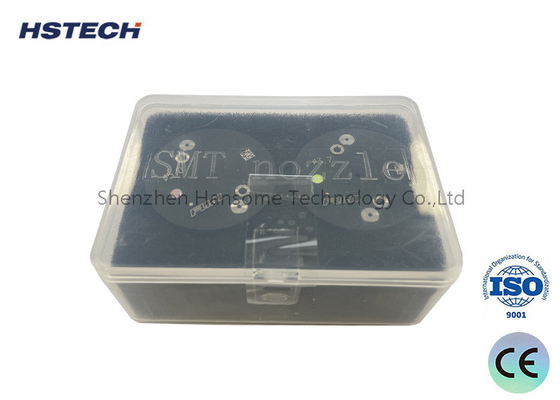

FUJI H01/H02 5.0 7.0GH08M RH01 RH02 픽 앤 플래시 머신용 고 정밀 SMT 노즐
SMT FUJI 노즐
노즐은 SMT 장비, 특히 자동 배치 기계에서 중요한 역할을 합니다. 전자 부품들을 정확하게 고르고 전달하는 역할을 하기 때문입니다.표면 장착 기술 (SMT) 을 이용한 부품 배치의 자동화 프로세스를 용이하게 합니다..
개요:
전자 제조 장비의 잘 알려진 공급업체인 FUJI는 SMT 조립 과정에 널리 사용되는 노즐을 제공합니다.이 노즐은 배치 기계의 중요한 구성 요소로 봉사, 피더 트레이에서 전자 구성 요소를 들어올리고 PCB 보드에 정확하게 배치하는 작업을 수행합니다.
작동 원칙
진공 시스템:
배치 기계는 내부 진공 펌프로 장착되어 있으며 강력한 흡수력을 생성 할 수 있습니다. 이 진공 펌프는 튜브 시스템을 통해 노즐에 연결되어 있습니다.진공 음압 시스템을 형성하는.
노즐 구조:
노즐은 노즐 머리와 가스켓, 노즐 덮개 및 기타 필수 부품으로 구성됩니다. 노즐 머리의 중앙 구멍은 진공 시스템과 연결되어 마이너스 압력을 유발합니다.
흡수 과정:
노즐 헤드가 전자 부품에 접근하면 진공 시스템에서 생성되는 마이너스 압력은 구성 요소를 그 쪽으로 끌어당깁니다.가스켓과 노즐 덮개 노즐 머리를 밀폐하기 위해 함께 작동, 흡수를 손상시킬 수있는 가스 누출을 방지합니다.
배치 과정:
부품이 노즐에 단단히 잡히면, 배치 기계는 PCB의 지정된 위치에 정확하게 배치합니다.마이너스 압력은 구성 요소에 대한 단단한 붙잡힘을 유지합니다.배치가 완료되면 부정적인 압력이 풀려서 구성 요소가 노즐에서 쉽게 분리 될 수 있습니다.
주요 특징
정밀 흡수 능력
FUJI 노즐은 최첨단 진공 흡수 기술을 사용하여 다양한 크기와 모양의 SMD 구성 요소를 정확하게 연결합니다.
그 강력한 흡수 힘과 비교할 수 없는 신뢰성은 배치 과정에서 구성 요소가 분리되는 것을 방지합니다.
뛰어난 내구성
고품질 금속 소재로 제작된 노즐 보디는 고온과 마모에 뛰어난 저항력을 보여준다.
이 방식은 장수 기간을 보장하여 유지 보수 및 교체 필요성을 크게 줄이고 이에 따른 비용을 절감합니다.
다양 한 적응력
FUJI 노즐 시리즈는 다양한 사양과 크기를 자랑하며 다양한 자동 장착 장비 모델을 원활하게 수용합니다.
빠른 노즐 교환은 다양한 생산 요구 사항을 충족시키는 것을 촉진합니다.
생산 효율성 향상
고속과 정밀한 흡수 및 배치 작업의 조합은 SMT 생산 라인의 전반적인 효율성을 크게 증가시킵니다.
수동 개입을 줄이는 것은 인력 비용을 낮추는 데 도움이 됩니다.
노즐 재료:
| 텅프렌 스틸 노즐 | 텅스텐 강철 노즐 은 견고 하고 내구성 이 있지만, 흰색 으로 변하기 쉽다. 흰색 으로 변하면 기름 에 기반 한 펜 을 사용 하여 페인트 칠 하여 계속 사용할 수 있다. |
| 세라믹 노즐 | 세라믹 노즐 은 결코 흰색 으로 변하지 않지만 부서지기 쉽고 쉽게 깨질 수 있다. 신중 한 사용 은 깨지는 것을 방지 하거나 줄일 수 있다. |
| 다이아몬드 스틸 노즐 | 강하고 사용하기 쉽고 흰색이 나지 않습니다. 하지만 매우 비싸고 비용도 적습니다. |
| 접착제 노즐 | 재료의 표면이 불규칙하거나 소재가 끈적 인 경우 접착 노즐을 사용하는 것이 적합합니다. 그러나 접착 노즐의 수명은 길지 않습니다.그것은 접착제 노즐을 주문 할 때 예비으로 더 많은 접착제 노즐을 구입하는 것이 좋습니다. 노즐이 쓰일 때, 당신은 그냥 고무 노즐로 자신을 교체 할 수 있습니다 |
주요 응용 시나리오:
SMT 조립 라인: FUJI 노즐은 SMT 생산 라인 내의 다양한 픽 앤 플래스 장비에서 광범위하게 사용됩니다.
전자 제품 제조: 휴대 전화, 컴퓨터 및 가전 기기와 같은 전자 장치에 구성 요소를 정확하게 배치하는 데 사용됩니다.
의료 기기 조립: 이 노즐은 고 정밀 의료 기기에 구성 요소를 설치하는 데 사용됩니다.
항공우주 산업: 항공우주용 전자 장비의 조립에 역할을합니다.
FUJI NXT 시리즈 노즐:
NXT H08(H12) 2.5G 노즐
AA73500 NXT H08 ((H12) 0.7 노즐
AA08500 NXT H01 3.7G 노즐
AA08400 NXT H01 2.5G 노즐
AA08300 NXT H01 20.0 노즐
AA08200 NXT H01 15.0 노즐,
AA08100 NXT H01 10.0 노즐,
AA08000 NXT H01 7.0 노즐,
AA07900 NXT H01 5.0 노즐,
AA07600 NXT H01 20.0G 노즐
AA07400 NXT H01 10.0G 노즐
AA07300 NXT H01 7.0G 노즐
AA07200 NXT H01 5.0G 노즐
AA07100 NXT H01 3.7 노즐
AA07000 NXT H01 2.5 노즐
AA06900 NXT H01 1.8 노즐,
AA06400 NXT H08 ((H12) 1.3M 노즐
AA06400 NXT H08 ((H12) 1.3G 노즐
AA06300 NXT H08 ((H12) 5.0G 노즐
AA05800 NXT H08 ((H12) 1.0 노즐
AA05800 NXT H01 1.3 노즐
AA05700 NXT H08 ((H12) 0.7 노즐 (0.7X0.5),
AA05600 NXT H08 ((H12) 0.4 노즐 (0.45X0.3),
AA20E00 NXT H08 ((H12) 5.0 노즐
AA20D00 NXT H08 ((H12) 3.7 노즐
AA20C00 NXT H08 ((H12) 2.5 노즐
AA20B00 NXT H08(H12) 1.8 노즐
AA20A00 NXT H08(H12) 1.3 노즐,
AA19G00 NXT H08(H12) 1.8G 노즐
AA18C00 NXT H08 ((H12) 3.7G 노즐,
AA11R00 NXT H01 1.8G 노즐
AA08C00 또는 AA07L00 또는 AA07W00 또는 AA07D00 NXT H04 10.0 노즐
FUJI 픽 앤 플래시 머신에 대한 노즐의 모든 항목
우리는 YAMAHA, Panasonic, FUJI, JUKI, SAMSUNG 등과 같은 모든 브랜드의 SMT 노즐을 판매합니다.
