| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

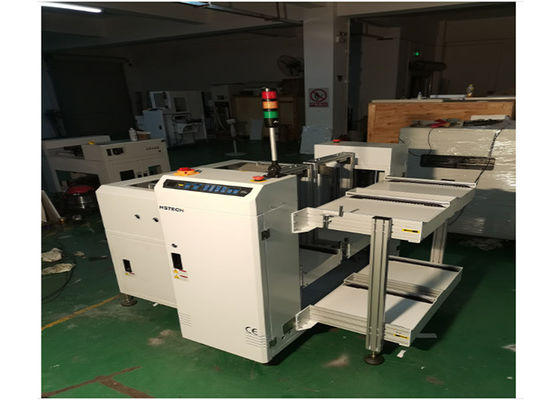

SMT 생산 라인 좋은 / 나쁜 보드 분리 매거진
소개
이 단위는 자동 광학 검사 (Automated Optical Inspection, AOI) 과정에 따라 작동하며, PCB의 검사 후 처리에서 중요한 역할을 합니다.이전 단계에서 AOI 검사 결과를 나타내는 신호를 수신하면, 그것은 자동적이고 효율적으로 PCB를 두 가지 다른 범주로 분리합니다: 지정된 표준에 부합하지 않는 것 (NG로 표시) 및 부합하는 것 (OK로 표시).이 정교 한 과정 은 PCB 가 그 지정 된 매거진 으로 원활 하게 전달 되는 것 을 보장 합니다, 따라서 인쇄 회로 보드의 매우 효율적이고 조직적이고 간소화된 분류 절차를 보장합니다.
기술 세부 사항
| 기능 | 신호를 받아서 NG/OK 보드를 분리하여 수집합니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 이사회 집회 시간 | 약 6초마다 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| 컨베이어 띠 | ESD |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 15L/분 |
| 잡지 수 | 상단:1 잡지, 하단:2 잡지 |
| 신호 | SMEMA |
| 옵션 |
1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라. |
특징
모델
| 모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCB 두께 | 분 0.6mm | 분 0.6mm | 분 0.6mm | 분 0.6mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 무게 | 220kg | 280kg | 340kg | 380kg |
제품 및 세부 사항
포장 에 관한 것
우리는 SMT 기계, 장비 및 기계 부품의 광범위한 선택을 제공합니다. 전문 공급업체로서 우리의 제안은 피더와 같은 SMT 기계 부품과 액세서리를 포함합니다.펌프, PCB 매각 카트, SMT 기름, 솔더 페이스트 믹서, SMD 카운터, 레이저 센서, 필터, KIC 열 프로파일러, 세르보 모터 등.
Shenzhen Hansome Technology Co., Ltd. (HSTECH) 는 전문 SMT 보드 취급 장비의 영역에서 유명한 제조업체입니다. 우리의 포트폴리오는 로더, 탈부하, 버퍼, 컨베이어,그리고 다른 관련 기계지식재산권을 가진 첨단 기술 기업으로서 우리는 연구, 개발, 생산,SMT/THT 생산 라인용 판 처리 장비의 판매.
