| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-250LD |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

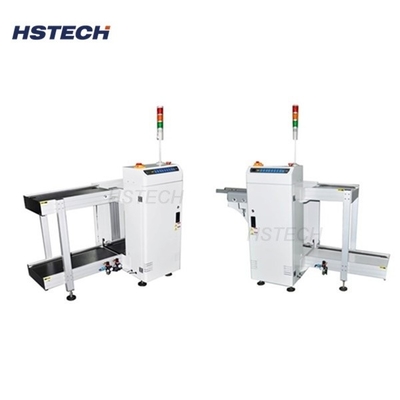

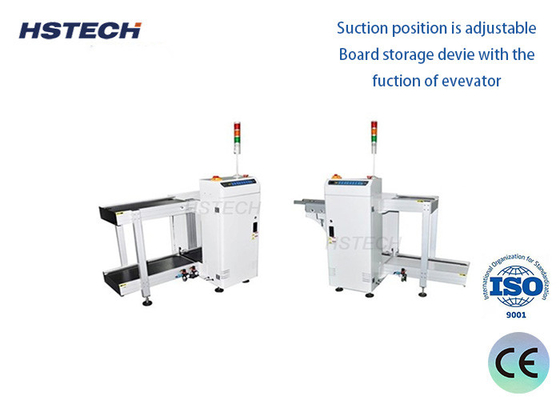

SMT 생산 라인의 시작을위한 파나소닉 PLC PCB 로더
적용
이 기계는 SMT 생산 라인의 초기 부품으로 작용하여 매거진에서 다음 기계의 컨베이어 벨트로 PCB를 전송하는 것을 용이하게합니다.
PCB (프린트 서킷 보드) 로더는 PCB 조립 과정에 중요한 역할을 합니다. 그것은 생산 라인이나 특정 기계에 자동으로 채용되지 않은 PCB를 공급하도록 설계되었습니다.픽 앤 플래시 머신이나 용접 시스템처럼.
F식재료
실제 색상 터치 화면을 통해 제어
미쓰비시 PLC를 이용합니다
매거진 용량: 1개 위쪽, 1개 아래쪽 또는 사용자 정의
선택 가능한 피치 옵션: 10mm, 20mm, 30mm, 40mm
PCB 운송 방향: 왼쪽에서 오른쪽으로 (L-R) 또는 오른쪽에서 왼쪽으로 (R-L), 선택
수동 또는 자동 실행 모드 선택 가능
앞열차 고정 또는 뒷열차 고정, 선택적 구성
SMT용 표준 높이: 920±20mm
상태 표시를 위한 타워 라이트 디스플레이
SMEMA 신호 호환성
사양
| 모델 | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 전압 | AC110V/220V,50/60Hz,일 단계,최대 300A | |||
| PCB 차원 | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| 매거진 크기 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 공기 공급 | 0.4~0.6Mpa | |||
| 운송 높이 | 920±20mm) 표준 | |||
| 로딩 시간 | 6초 | |||
| 매거진 교체 시간 | 약 20초 | |||
| 운송 방향 | L에서 R로, 또는 R에서 L로,선택 | |||
| PCB 두께 | 분 0.4mm | |||
| 피치 | 1~4 (단계 10mm)- 네 | |||
| 의사소통 | SMEMA | |||
| 기계 차원 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 무게 | 약 140kg | 약 180kg | 약 220kg | 약 230kg |
이점
향상 된 생산 효율성: 수동 로딩과 관련된 정지 시간을 줄여 더 원활한 작업 흐름을 허용합니다.
일관성: PCB를 충전하는 일관성 있고 신뢰할 수있는 방법을 제공하여 손상 또는 오차 위험을 줄입니다.
노동 절약: 노동자들이 다른 중요한 작업에 집중할 수 있도록 수동 노동의 필요성을 최소화합니다.
