PLC 제어 NG/OK 보드 분리 SMT 생산 라인 PCB 풀기

브랜드 이름:	HSTECH
모델 번호:	HS-NK250
모크:	1 세트
가격:	협상 가능
지불 조건:	T/T, 웨스턴 유니온, 머니그램
공급 능력:	달 당 100개 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품 이름:

NG/OK 언로더

PCB 운반 높이:

910±30mm

PCB 차원:

50*50~330*250mm

전원 공급:

AC220V, 50/60HZ

잡지 수량:

각 레일 2매거진

보증:

1년

사용:

SMT 생산 라인, SMT 조립 라인

조건:

새로운

포장 세부 사항:

거품과 더불어 나무로 되는 포장,

공급 능력:

달 당 100개 세트

강조하다:

PLC 제어 PCB 풀기

NG/OK 보드 분리 PCB 풀기

SMT 생산 라인 PCB 풀기

제품 설명

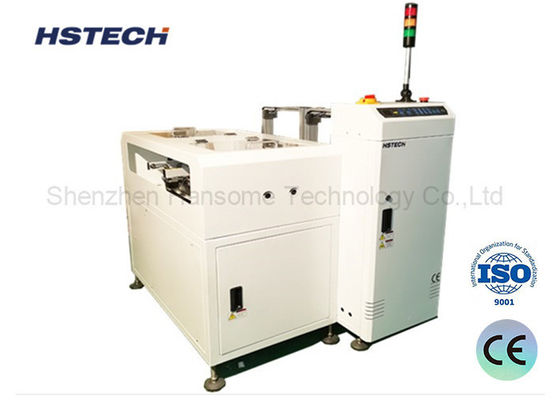

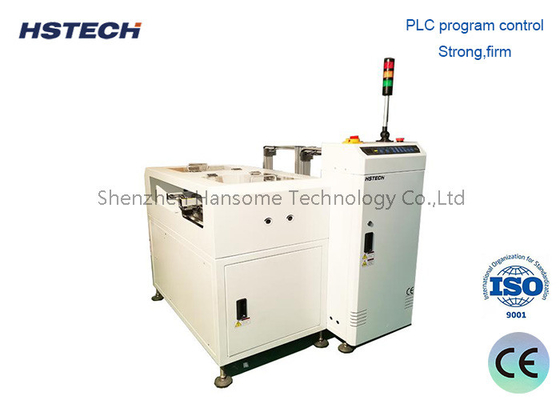

SMT 생산 라인 좋은 / 나쁜 보드 분리 매거진

소개

이 단위는 AOI (Automated Optical Inspection) 프로세스를 수행합니다. 이전 단계의 AOI 검사 신호를 수신하면그것은 원활하게 PCB를 두 가지 범주로 분리합니다.: 비상응 (NG) 및 상응 (OK), 자동으로 지정 된 매거진으로 이동합니다. 이것은 인쇄 회로 보드에 대한 매우 효율적이고 구조화된 분류 과정을 보장합니다.

기술 세부 사항

기능	신호를 받아서 NG/OK 보드를 분리하여 수집합니다.
운송 높이	910±30mm
운송 방향	L~R, 또는 R~L
이사회 집회 시간	약 6초마다
매거진 변화	약 30초
철도 고정 변	앞면
운영 측면	앞면
컨베이어 띠	ESD
PCB 두께	분 0.6mm
피치 선택	1~4 ((10mm pitch)
전원 공급	220V,50/60Hz,±10%
힘	0.05kW
공기 압력	4-6Bar
공기 소비	최대 15L/분
잡지 수	상단:1 잡지, 하단:2 잡지
신호	SMEMA
옵션	1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라.

특징

PLC 제어: 정확하고 신뢰할 수 있는 작동을 위해 PLC를 장착합니다.
사용자 친화적 인 인터페이스: 직관적인 제어를 위해 부드러운 터치 LED 막 패널.
조정 가능한 피치: 다양한 PCB 크기와 구성을 수용합니다.
탭 클램프: 안정적인 보드 배치를 위해 매거진 정렬을 보장합니다.
공기 밀기: 부드럽고 손상되지 않은 보드 전송을 위해 압력 조절
높은 처리량: 급속한 매거진 전환은 생산 효율성을 극대화합니다.
자동 NG/OK 정렬: 간편한 검사와 정렬을 위해 AOI 통합
SMEMA Std. 통신 인터페이스: SMEMA 프로토콜을 통해 생산 라인에 원활한 통합을 가능하게하여 원활한 통신 및 데이터 교환을 촉진합니다.

모델

모델	HS-NK250	HS-NK330	HS-NK390	HS-NK460
효율적인 PCB 길이	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB 두께	분 0.6mm	분 0.6mm	분 0.6mm	분 0.6mm
매거진 크기	355320563mm	460400563	535460570mm	535530570mm
기계 차원	195016001200mm	230017601200mm	250018801200mm	250021601200mm
무게	220kg	280kg	340kg	380kg
